تفاصيل المنتج:
شروط الدفع والشحن:
|
| اسم: | LVD-YSD نوع PPT 200Ton الصفائح المعدنية الهيدروليكية الانحناء آلة | وضع التحكم: | نظام NC ، Delem DA41T ، EASYCAT TP10s ، SNC53 ، |
|---|---|---|---|
| أتمتة: | التحكم اليدوي أو الآلي | العاكس: | دلتا ، إيزي كات |
| القيادة الخلفية: | محرك تيار متردد عادي ، محرك سيرفو اختياري | طول الانحناء: | 2500،3200،4000 ملم |
| عمق الحلق: | 400 ملم | المقياس الخلفي: | الكرة اللولبية + دليل خطي |
| القوة الرئيسية: | 18.5kw محرك AC أو محرك سيرفو | نوع الآلة: | اضغط على الفرامل ، آلة تقطيع وتقويس الصفائح المعدنية |
| أدوات: | أداة Sections Top ، 4 فتحات V-Die متعددة الفتحات | حامل أداة علوي: | لقط عادي أو لقط سريع / سريع |
| المواد / المعادن المصنعة: | الفولاذ المقاوم للصدأ ، الكربون الصلب ، الألومنيوم ، النحاس / النحاس | اللون: | أبيض أو حسب الطلب |
| الجهد االكهربى: | 220V / 380V / 415V / 440V / حسب الطلب | طلب: | مشاريع البناء ، مكبس الضغط ، ثني المعادن |
| ضمان: | سنتان | يتم توفير خدمة ما بعد البيع: | المهندسين المتاحين لخدمة الآلات في الخارج ، الدعم عبر الإنترنت ، الدعم الفني للفيديو |
| تسليط الضوء: | 200 طن مكبس هيدروليكي باستخدام الحاسب الآلي,مكبس هيدروليكي باستخدام الحاسب الآلي 3200 200T,3200 200T آلة ثني الألواح المعدنية |
||

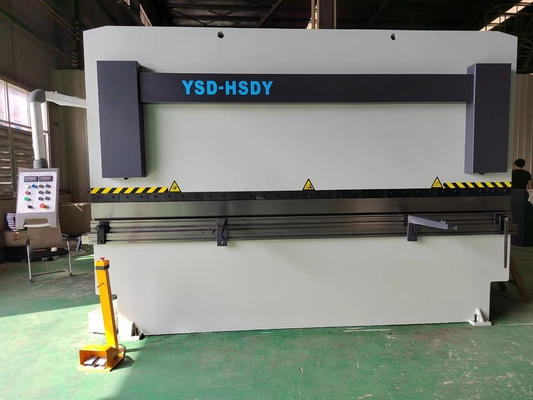

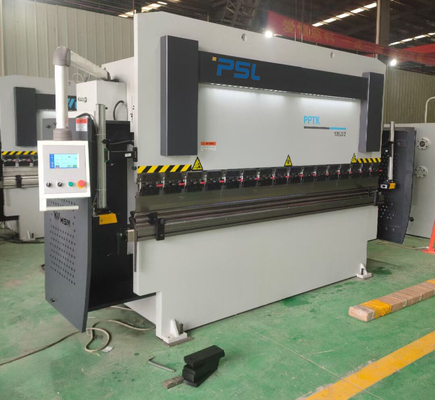

200 طن Cnc الهيدروليكية الصحافة آلة الانحناء لوحة معدنية PPT-125t / 3200 200T / 4000 PPT سلسلة
الميزات الرئيسية لمكابح الضاغط الهيدروليكي:
1. ناقل الحركة الهيدروليكي ، يتم ترتيب أسطوانات الزيت على طرفي أداة الماكينة على كتلة منزلقة لدفع العمل المنزلق مباشرة ، والذي يتميز بمزايا العمل المستقر والتشغيل المريح والأمان والموثوقية.
2. آلية تزامن المنزلق تتبنى عمود الالتواء الميكانيكي للتحكم في تزامن المنزلق ، والذي يتميز بدقة تزامن عالية وقدرة تحميل قوية ضد اللامركزية.
3. يتم استخدام التوقف الميكانيكي للتحكم في المركز الميت السفلي ، وهو مستقر وموثوق بدقة عالية.
4. منضدة العمل لتعويض الانحراف اليدوي كلها سهلة التعديل.
5. يمكن أن تقلل وظيفة تأخير ضغط المركز الميت السفلي من ارتداد قطعة العمل وتضمن دقة قطعة العمل.
6. لها وظيفة التقديم السريع للعمل إلى الأمام لضمان المحاذاة الدقيقة للمشغل.
7. عدد محاور NC: X (التوقف الخلفي) ، y (إيقاف الكبش)
المكونات الرئيسية لفرامل الضغط الهيدروليكي:
| نموذج اختياري | الصانع | ملاحظات | |
|---|---|---|---|
| نظام CNC | E300T TP-10S DA41T |
إستون DELEM |
(اختياري) |
| النظام الهيدروليكي | صمامات الملف اللولبي الرئيسية |
ريكسروث أول |
|
| الأختام | اسطوانات |
ميركل كرونة نرويجية |
|
| مقياس الظهر |
أجهزة السيارات الكرة اللولبية + دليل خطي |
إيزي كات تايوان |
|
| مضخة وقود | مضخة زيت التروس الداخلية |
ناشي مشمس |
|
| القوة الرئيسية |
محرك AC أجهزة السيارات |
وانبانغ فيشي |
(اختياري) |
| طاولة العمل |
طاولة التتويج اليدوية طاولة التتويج الميكانيكية الآلية |
PSL PSL |
اختياري |
| حماية |
أسوار فولاذية أمامية من الجانبين حماية جهاز الاستشعار الخلفي الآمن |
PSL |
(اختياري) |
| ذراع دعم أمامي |
ذراع دعم بسيط ثابت شنت على دعم الأسلحةالمرشد الخطى |
PSL |
(اختياري) |
| الجهد االكهربى | 380 فولت / 50 هرتز | PSL | حسب الطلب |
| مكون كهربائي | شنايدر ريلاي ، قواطع | شنايدر | |
| التبديل القدم | مفتاح عمودي Kaikun الكوري | الصين | |
| قسم الحلق |
400 ملم 400-600 مم (اختياري) |
PSL |
الوظائف الرئيسية لضغط الفرامل:
2. آلة الثنييستخدم هيكلًا ملحومًا من الصلب بالكامل ، ومعالجة اهتزازية للشيخوخة لإزالة الضغط الداخلي ، مع صلابة عالية واستقرار.تعتمد معالجة الإطار على طريقة التشكيل المشبك لمرة واحدة لآلة الثقب والطحن للأرضية الكبيرة ومركز تصنيع جسر الرافعة لضمان دقة تصنيع الأجزاء.
3.اعتماد نظام تحكم هيدروليكي متكامل ، أكثر موثوقية وسهولة للصيانة.
تسمح خيارات التثبيت الخاصة بالحصول على مستويات ضوضاء معتدلة بشكل خاص على كل من أجهزةمتوسط السعة.تم تجهيز حماية التدفق الزائد للنظام الهيدروليكي ، والذي يمكن أن يضمن عدم وجود تسرب ، ويمكن قراءة مستوى الزيت أو رؤيته مباشرة.
4.التواءاضطر شريطميكانيكيالتزامن ، الحد من توازن السدادة مع محور Y عالي الدقة.
5. المقياس الخلفي ملحوم بهيكل فولاذي وله صلابة عالية.يتم تشغيلها بواسطة محرك سيرفو ، لولب كروي ودليل خطي لضمان تشغيل عالي الدقة.
6. أصابع مقياس bakc لديها التوازي العالي والتعديل السريع على الدليل الخطي.
7. آلية تعديل الكبش بشكل مستقل عن مجموعة أسطوانة الزيت لتعزيز تأثير الختم.
8. الأداة العلوية الخاصة مُجهزة بإحكام سريع مصمم لثني ألواح الفولاذ المقاوم للصدأ الرقيقة.
4-way V-Die مع فتحات مختلفة
9.دواسة القدم مع التوقف في حالات الطوارئ.
10. غطاء الكبش الأمامي مع مصباح للإضاءة.
11. أداة تثبيت سريع / سريع
12. CNCجهاز التحكم في مكبس الضغط الهيدروليكي: Delem DA41T ، EASYCAT EP10s
وحدة التحكم هذه يمكنها فقط التحكم في محورين مؤازرين- X & Y ، وطاولة crwoning.
وظيفة البرمجة متعددة خطوات العمل قادرة على تحقيق عملية تلقائية وتحديد المواقع المتجاورة أو الإجراءات متعددة الخطوات ، بالإضافة إلى ضبط الدقة التلقائي لمواضع السدادة الخلفية وكتلة الانزلاق ؛
وظائف أو أجزاء اختيارية ،
1.تتحرك الدعامات الأمامية بسلاسة على الدليل الخطي على طول طاولة العمل يمينًا أو يسارًا ، كما يمكن ضبطها لأعلى ولأسفل.
2. حامي الليزر الآمن.
3. طاولة التتويج الميكانيكية.
5. التحديثات الرئيسية للمحرك المؤازر.
6. شعاع قياس الظهر مع دليل خطي مزدوج لتحريك الأصابع بسهولة.
7. عمق الحلق يصل إلى 600 مم أو أكثر.
المعلمات الرئيسية لسلسلة PPT (K) للضغط على الفرامل.
| الاسم |
40 / 12.5
|
40/20
|
40/25
|
50/20
|
70/25
|
70/30
|
70/40
|
100/25
|
100/30
|
100/40
|
135/30
|
135/40
|
165/30
|
165/40
|
| الضغط الاسمي kN |
400
|
400
|
400
|
500
|
700
|
700
|
700
|
1000
|
1000
|
1000
|
1350
|
1350
|
1650
|
1650
|
| عرض لوحة قابلة للطي مم |
1250
|
2000
|
2500
|
2000
|
2500
|
3000
|
4000
|
2500
|
3000
|
4000
|
3000
|
4000
|
3000
|
4000
|
| تباعد العمود مم |
890
|
1640
|
2050
|
1640
|
2050
|
2550
|
3150
|
2050
|
2550
|
3150
|
2550
|
3150
|
2550
|
2150
|
| السكتة الدماغية المنزلق مم |
100
|
100
|
100
|
100
|
100
|
100
|
100
|
130
|
130
|
130
|
130
|
130
|
150
|
150
|
| مسافة ضبط المنزلق مم |
80
|
80
|
80
|
80
|
80
|
80
|
80
|
110
|
110
|
110
|
110
|
110
|
120
|
120
|
| المسافة بين المنزلق والجدول مم |
300
|
300
|
300
|
300
|
300
|
300
|
300
|
310
|
310
|
310
|
310
|
310
|
350
|
350
|
| عمق الحلق مم |
200
|
200
|
200
|
200
|
200
|
200
|
200
|
200
|
200
|
200
|
200
|
200
|
250
|
250
|
| عرض المنضدة مم |
140
|
140
|
140
|
140
|
140
|
140
|
140
|
180
|
180
|
180
|
180
|
180
|
180
|
180
|
| سرعة القيادة مم / ثانية |
100
|
100
|
100
|
78
|
100
|
100
|
100
|
100
|
100
|
100
|
100
|
100
|
100
|
100
|
| سرعة العمل مم / ثانية |
10
|
10
|
10
|
7
|
7
|
7
|
7
|
8
|
8
|
8
|
8
|
8
|
8
|
8
|
| سرعة العودة مم / ثانية |
90
|
90
|
90
|
80
|
88
|
88
|
88
|
60
|
60
|
60
|
60
|
60
|
68
|
68
|
| قوة المحرك كيلوواط |
3
|
3
|
3
|
3
|
4
|
4
|
4
|
5.5
|
5.5
|
5.5
|
7.5
|
7.5
|
11
|
11
|
| الوزن الصافي لأداة الآلة كجم |
2000
|
2500
|
3000
|
2700
|
4400
|
4700
|
6200
|
5500
|
6000
|
8200
|
7000
|
8700
|
8500
|
10500
|
| تباعد الكتلة الخلفية مم |
400
|
400
|
400
|
400
|
600
|
600
|
600
|
600
|
600
|
600
|
600
|
600
|
600
|
600
|
| حجم خزان الوقود لتر |
63
|
63
|
109.5
|
63
|
109.5
|
130.8
|
130.8
|
130.8
|
130.8
|
130.8
|
130.8
|
130.8
|
164.7
|
164.7
|
| الطول الكلي للحجم مم |
1555
|
2160
|
2660
|
2160
|
2645
|
3145
|
4050
|
2645
|
3145
|
4050
|
3145
|
4145
|
3150
|
4050
|
| الأبعاد مم |
1075
|
1128
|
1128
|
1128
|
1200
|
1200
|
1200
|
1290
|
1290
|
1320
|
1400
|
1460
|
1550
|
1550
|
| حجم المظهر عالية مم |
2149
|
1980
|
1980
|
2030
|
2120
|
2120
|
2315
|
2240
|
2240
|
2420
|
2290
|
2420
|
2600
|
2600
|
ملاحظات: نشكرك على تفهم ما إذا تم تغيير المعلمات دون إشعار.
