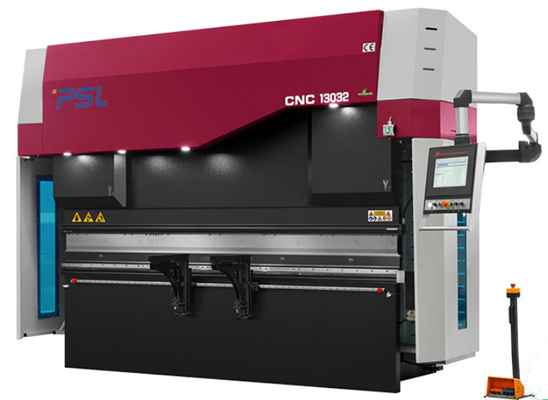

250 طن 10 قدم باستخدام الحاسب الآلي مضاعفات الصحافة الفرامل لمضخة الصحافة الهيدروليكية التي تسيطر عليها

آلة ثني الفرامل الصحافة CNC التي يتم التحكم فيها بمضخة مزدوجة

مقدمة التطبيق منالآلة:

1 ، هيكل آلة الثني CNC:
1) الهيكل الكامل الملحوم بالفولاذ ؛ليتم لحام المنازل اليمنى واليسرى وطاولة العمل وقاعدة الأسطوانة في إطار كامل.

2) بعد اللحام ، يتم التخلص من الضغط الداخلي عن طريق التقسية ، وبالتالي فإن الفولاذ بأكمله قوي والاستقرار.
2) برنامج تحليل العناصر المحدودة ANSYS لضمان موثوقية وقوة إطار الماكينة ودقة الانحناء.

2 ، نظام CNC للتحكم:

1) جميع الإجراءات (X ، R ، Z تشغيل محاور) منسدادة قياس الظهر؛

2) يتم التحكم بضربة الرام

3) يتدفق النظام الهيدروليكي والضغط في وحدتين هيدروليكيتين مؤازرتين

4) تعديل تعويض الانحراف

ميزات DA58T

3 ، النظام الهيدروليكي:
1) نظام تحكم متكامل مستورد منريكسروث ألمانيا؛
2) خزانان للزيت مع محركات رئيسية مؤازرة + مضخات + لوحات صمامات تقود أسطوانتين منفصلتين ؛

3) تقليل تركيب خطوط الأنابيب ، يتم استخدام زيت أقل ودرجة حرارة الزيت منخفضة لفترة طويلة ؛
4) ضمان استقرار العمل والمظهر الأفضل.

4 ، اثنين من اسطوانات الزيت الرئيسية:
1) وضع التحكم في الحلقة المغلقة: لوحات صمامات مؤازرة ألمانيا ومسطرة مقضب مستوردة ؛

2)تردد عاليتكنولوجيا التحكم الهيدروليكي ، أسرع وأكثر كفاءة ودقة.
3) مختلفة تمامًا عن آلات الثني الميكانيكية التقليدية ؛
4) دقة عالية في تموضع الانزلاق والانحناء ؛


5 ، سدادة قياس الظهر:
1) الكرة اللولبية عالية الجودة والموجه الخطي لضمان دقة التوقف.
2) يتوفر المزيد من الحجب متعدد المحاور الوظيفية وفقًا لمتطلبات العميل.

3)مجموعتان قياسيتان من الأصابع مثبتة في دليل خطي مثبتة على شعاع قياس خلفي ، فيما يتعلق بقطع عمل الأشكال المعقدة ، يتوفر نظام قياس خلفي بأربعة أو خمسة أصابع والقوالب المقابلة للاختيار من بينها.

- سدادة المقياس الخلفي ،

● المحور X يقودها محرك سيرفو

● محور R مدفوعة بمحرك مؤازر

● محاور Z1 و Z2 (الإصبع 1 و 2) مدفوعة بمحرك مؤازر(اختياري)

● محاور Z3 و Z4 مدفوعة بمحركات مؤازرة لدعم متابعة الألواح الفولاذية أثناء الانحناء (اختياري)

● جميع المحاور مدفوعة بمحركات سيرفو

6 ، الجسم وجهان:
1) الألواح على شكل C مثبتة على كلا الجانبين ؛
2) تم إصلاح مسطرة الشبكة ذات الدقة العالية بين الألواح على شكل C والرام ؛
3) تجنب التأثيرات على دقة الانحناء الناتجة عن تشويه جسم الآلة أثناء الانحناء.

- GIVI مقضب المسطرة

تستخدم فرامل الضغط CNC التحكم المؤازر الكهروهيدروليكي مغلق الحلقة بالكامل ،

يمكن أن تكون إشارات موضع ذاكرة الوصول العشوائي ردود فعل لنظام CNC من جانبين مستشعر المسطرة ،

ثم تقوم وحدة التحكم CNC DA66T بضبط كمية تدفق الزيت عن طريق تغييرحجم الافتتاحمن الصمام المتزامن

، بموجب هذا يتم التحكم في ذاكرة الوصول العشوائي Y1 ، Y2 تعمل على نفس المستوى ، مع الحفاظ على الحالة الموازية لمنضدة العمل.

7 ، جدول تعويض التتويج الميكانيكي

في نظام CNC ، يتم إدخال معلمات سمك وطول اللوحة ، وسيقوم نظام CNC تلقائيًا بتعويض الانحراف.

8 ، أداة قياسية أعلى ومزدوجة V-Die (نمط أمادا) على الجهاز

المواد: 42CrMo

عملية التبريد الشاملة ، الصلابة العالية ومقاومة التآكل الجيدة.

مفردة أو مزدوجة V-die V8 ، V12 ، V16 (حسب الطلب)

9 ، ألمانيا BAUSER و Busak + Shamban الأختام الأسطوانية

  10 ،نظام كهربائي موثوق

• مكون كهربائي (مرحل ، المقاولين) فرنسا شنايدر
• درجة خزانة مقاومة للغبار IP54 لضمانالنظام الكهربائي عالي الجودة
• وظيفة الباب المفتوح وإيقاف التشغيل
• محركات مؤازرة عالية الجودة من Estun

11 ، حراسة سلامة الليزر
