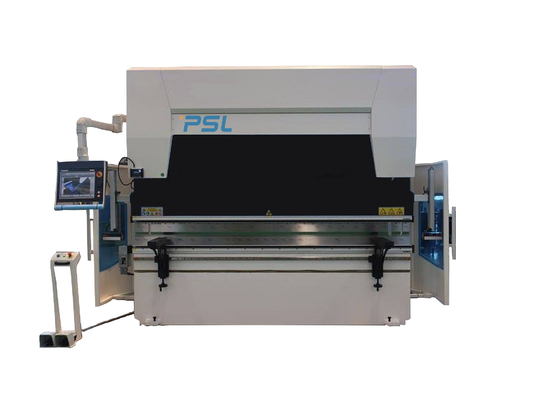

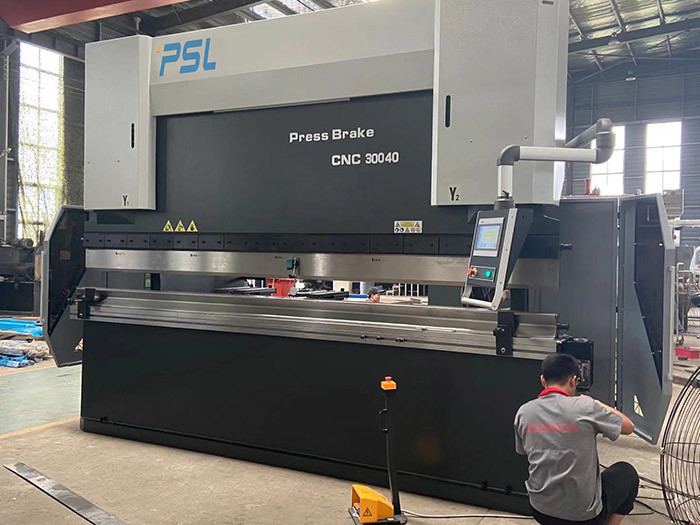

التزامن الكهروهيدروليكي. آلة الثني CNC الصحافة ورقة الفرامل آلة الانحناء المحرك الرئيسي

التزامن الكهروهيدروليكي CNC الصحافة الفرامل آلة الانحناء آلة المحرك الرئيسي المؤازرة





مبادئ ومميزات الجهاز:



● الإطار مصنوع من هيكل ملحوم بألواح فولاذية ، والمنازل اليمنى واليسرى ، وطاولة العمل وقاعدة الأسطوانة ملحومة في إطار كامل.بعد اللحام ، يتم التخلص من الضغط الداخلي عن طريق التقسية ، وبالتالي فإن الفولاذ كله قوي والاستقرار جيد.



● الترددات العاليةتكنولوجيا التحكم الهيدروليكي ، أسرع وأكثر كفاءة ودقة.



● يتم إحضار المقياس الخلفي لفرامل الضغط CNC القياسية بنظام القياس الخلفي بإصبعين ، كما هو الحال بالنسبة لقطع العمل ذات الأشكال المعقدة ، يتوفر نظام قياس خلفي بأربعة أو خمسة أصابع والقوالب المقابلة للاختيار من بينها.



● وفقًا لبيانات الصفائح المعدنية المدخلة على مكبس الضغط ، يمكن لنظام CNC أن يحسب ويعدل تلقائيًا تعويض انحراف الجدول مما ينتج عنه طول موحد لجميع زوايا قطع العمل.



● المسافة والارتفاع منسدادة خلفيةويتم التحكم في شوط الرام بواسطة نظام CNC ، وهو مريح وسريع.



● تم تشكيل أسطوانة الزيت بتدفقات كاملة للحصول على أفضل حالة ، مثل التشكيل بالحدادة ، والمروية ، والمخففة ، والطحن الدقيق ، ثم الطلاء بالكروم الصلب وعمليات أخرى.أخيرًا تجميع استيراد حلقة الختم ، ظاهرة تسرب الزيت في خدمة العملاء.



● يتبنى النظام الهيدروليكي النظام الهيدروليكي المتكامل لطريق الزيت لتقليل تركيب خط الأنابيب.



● يتيح استخدام تعويض الانحراف الميكانيكي الوصول إلى قطع العمل المنتظمة ذات الطول الكامل.مما يجعل الجدول يحدث حركة نسبية ويشكل منحنى محدب مثاليًا ، مما يضمن عدم تغيير المواضع النسبية مع شريط التمرير.





التكوين الأساسي:





رقم	اسم	النموذج / التصنيع
1	نظام CNC	جهاز تحكم هولاند ديلم DA53T ، DA58T ، DA66T
2	الكهرباء	فرنسا شنايدر إلكتريك
3	المقياس الخلفي	الكرة اللولبية + دليل خطي ؛3-4 مجموعات من الإصبع تتحرك على مرشد خطي
4	المحرك الرئيسي	محرك مؤازر Estun أو VEICHI
5	أجهزة السيارات	نانجينغ إستون
6	سائق سيرفو	نانجينغ إستون
7	تبديل دواسة	كاكون ، كوريا الجنوبية
8	الختم الدائري	باوزر وبوساك + شامبان ، ألمانيا

9	النظام الهيدروليكي	ريكسروث ، ألمانيا
10	مضخة وقود	ألمانيا ALLEAD عالية الأداء ومنخفضة الضوضاء الداخلية مضخة تروس مضخة الزيت
11	موصل أنبوب الزيت	ألمانيا EMB
12	أداة القمة و V-Die	مجموعة واحدة من الأدوات العلوية القياسية و V Die
13	المقياس الخلفي	تايوان هيوين الكرة اللولبية والسكك الحديدية دليل خطي
14	اسطوانة الزيت	تايفنغ الصين
15	تحامل سريع	ماركة صينية
16	تعويض الانحراف	التعويض الميكانيكي / طاولة التتويج

17	صريف الحاكم	إيطاليا GIVI
18	المحور القياسي	4 +1 (Y1، Y2، X، R، + V)



إدخال الأجزاء الرئيسية:



--ميزات نظام هولاند ديلم DA-58T:





ميزات DA-58T:

2D الرسومية شاشة تعمل باللمس البرمجة

شاشة TFT ملونة عالية الدقة مقاس 15 بوصة

• حساب تسلسل الانحناء
• التحكم في التتويج
• أجهزة التحكم وعاكس التردد
• خوارزميات تحكم متقدمة في المحور Y للصمامات ذات الحلقة المغلقة وكذلك الصمامات ذات الحلقة المفتوحة.
• USB ، واجهة طرفية
• برنامج Profile-T غير متصل بالإنترنت



DA-58T البيانات الفنية
اساسي
عرض	شاشة LCD ملونة
يكتب	شاشة TFT مقاس 15 بوصة ، وسطوع عالي
الدقة	1024 × 768 بكسل ، لون 32 بت
استشعار تعمل باللمس	تحكم بشاشة لمس كاملة (PCT-touch)
الخلفية	يؤدى
سعة التخزين	1 جيجا بايت
ذاكرة المنتج والأدوات	256 ميغا بايت
ذاكرة قابلة للتبديل	محرك ذاكرة فلاش USB
برنامج غير متصل بالإنترنت	الملف الشخصي - 58TL





 - النظام الهيدروليكي الألماني ريكسروث:











- مفاصل هيئة الإدارة الانتخابية الألمانية

شكل رائع

ضيق ضيق

تدفق كبير

فقدان الضغط المنخفض

لا تسرب للزيت.











- أختام باوزر الألمانية وبوساك + شامبان

قدرة قوية ضد البثق للفجوة

لن يتم ثني الأختام أو قلبها

مقاومة جيدة للتلف وسهولة التجميع

مانعة للتسرب جيدة











- مسطرة مستشعر GIVI

تستخدم فرامل الضغط CNC تحكم مؤازر كهربائي هيدروليكي مغلق بالكامل ،

يمكن أن تكون إشارات موضع ذاكرة الوصول العشوائي ردود فعل لنظام CNC من جانبين مستشعر المسطرة ،

ثم تقوم وحدة التحكم CNC DA58T بضبط كمية تدفق الزيت عن طريق تغييرحجم الفتحمن الصمام المتزامن

، بموجب هذا ، يتم التحكم في ذاكرة الوصول العشوائي Y1 ، Y2 تعمل على نفس المستوى ، مع الحفاظ على الحالة الموازية لمنضدة العمل.









- طاولة التتويج الميكانيكية

• تستخدم آلية تعويض الانحراف المحلية هيكل تعويض جدول التداخل الميكانيكي.تحكم CNC تحكم آلي في الحساب.
• تتكون كل مجموعة من عدة مجموعات من الأسطح المنحنية ثلاثية الأبعاد ذات المنحدرات المختلفة.منحنى التعويض أقرب إلى منحنى التشوه للوحة المنزلقة ، مما يحسن بشكل كبير من دقة المعالجة لماكينة الثني.









- المقياس الخلفي

● المحور X مدفوع بمحرك مؤازر عبر لولب كروي

● محور R مدفوع بمحرك مؤازر عبر لولب كروي

● تايوان HIWIN الكرة اللولبية ودليل الخطوط الملاحية المنتظمة

● جميع المحركات المؤازرة

  ● ضبط يدوي لموقف الأصابع









  - تثبيت سريع لإصلاح الأداة العلوية بسهولة









- مجموعة واحدة من الأدوات العلوية القياسية ومزدوج V-Die (نمط أمادا)

المواد: 42CrMo أو حسب الطلب

عملية التبريد الشاملة ، الصلابة العالية ومقاومة التآكل الجيدة.

مزدوج V-die V8 ، V12 ، V16 (حسب الطلب)











  -نظام كهربائي موثوق

• النظام الكهربائي هو فرانس شنايدر
• مجهزة بخزانة مقاومة للغبار لضمانالنظام الكهربائي عالي الجودة
• افتح الباب وأوقف التشغيل ، محرك سيرفو عالي الجودة.
