| اسم: | آلة قص المقصلة الهيدروليكية ، آلة القص المقصلة | نوع المنتج: | آلة القص الهيدروليكية CNC HGO-6x3100 |
|---|---|---|---|
| طلب: | قطع المعادن الصناعية ، صناعة الصفائح المعدنية ، آلة قطع الألواح المعدنية | سمك القطع: | 6 مللي متر |
| قطع المواد: | معدن الفولاذ المقاوم للصدأ الكربون الصلب الألومنيوم ، MS / SS / GI الخ لوحة الصلب | Max. الأعلى. Cutting Thickness سمك القطع: | الكربون الصلب 6 مم ؛ الفولاذ المقاوم للصدأ 3 مم |
| نظام التحكم: | Estun E21S NC Control ، وحدة تحكم Delem DAC-360T CNC | القوة المصنفة: | 7.5 كيلو واط |
| اللون: | أبيض رمادي ، قابل للتخصيص | الجهد االكهربى: | 380V ، حسب الطلب |
| يتم توفير خدمة ما بعد البيع: | المهندسين المتاحة لخدمة الآلات في الخارج ، الدعم عبر الإنترنت | ضمان: | سنة واحدة |
| تسليط الضوء: | آلات قص الألواح الفولاذية PSL,آلات قص المعادن الصغيرة PSL,آلات المقصلة الصناعية PSL |
||

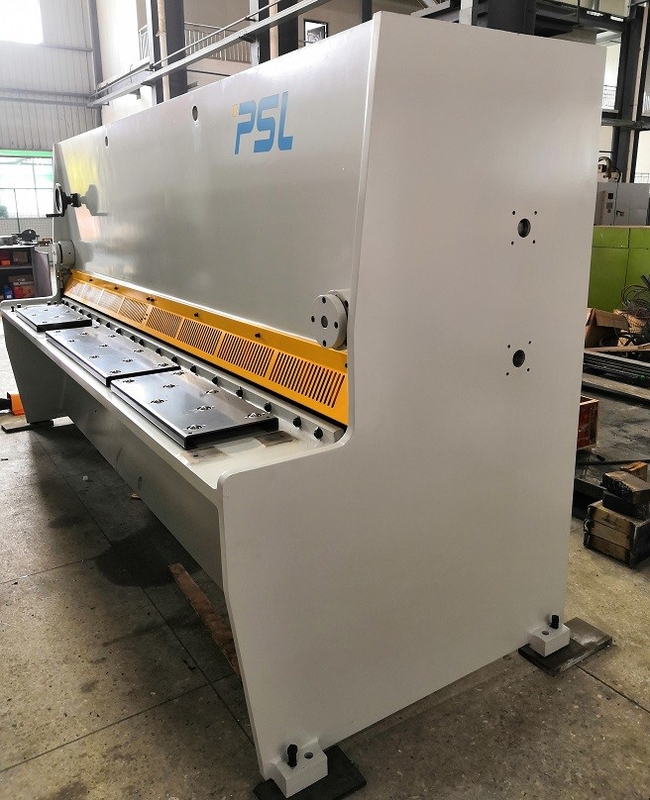

آلة قص الصفائح المعدنية الهيدروليكية ذات السرعة العالية NC مثل آلة القص LVD-YSD
2. الأجزاء الرئيسية للماكينة
2.1.استخدام التصميم بمساعدة الكمبيوتر.يتم تحليل الإطار الرئيسي وحامل الشفرات العلوية والأجزاء المهمة الأخرى بواسطة برنامج ANSYS لتحليل العناصر المحدودة لضمان عقلانية قوة وهيكل إطارات الماكينة.
2.2 تم اعتماد هيكل اللحام بالكامل للإطار وحامل الشفرات العلوية ، ويتم استخدام التكنولوجيا الألمانية لإزالة الضغط الداخلي.يتم الحفاظ على الدقة بشكل جيد.
2.3 الأعمدة الجانبية لآلة القص ، طاولة العمل الأمامية ، عوارض الضغط وحامل الشفرة العلوية يتم تشكيلها وتشكيلها بواسطة آلة الثقب والطحن في وقت واحد ، مما يضمن العمودية والتوازي لكل سطح تجميع.
2.4 استخدام السفع بالخردق لإزالة الصدأ ورش الطلاء المضاد للصدأ على الإطارات الملحومة.
3. المعلمات التقنية لـ Shear HGO-6x3100 ،
| رقم. | اسم | قيمة | وحدة | ملاحظات |
| 1 | الأعلى.سمك القطع | 6 | مم | σb≤450N / مم2 |
| 2 | الأعلى.عرض القطع | 3100 | مم | |
| 3 | الأعلى.قوة القطع | 165 | كيلو نيوتن | |
| 4 | حُلقُوم | 0 | مم | |
| 5 | زاوية القطع | 0.5-2.5 | الدرجة العلمية | قابل للتعديل |
| 6 | السكتة الدماغية | 15-36 | مرات / دقيقة. | السرعة |
| 7 | مجموعة من المقياس الخلفي | 10-750 | مم | |
| 8 | كمية الحجز | 17 | كمبيوتر | |
| 9 | حجم خزان الزيت | 170 | إل |
| 10 | قوة المحرك الرئيسي | 7.5 | كيلوواط | |
| 11 | طول | 4050 | مم | |
| 12 | عرض | 1750 | مم | |
| 13 | ارتفاع | 1750 | مم | |
| 14 | وزن الآلة | 5500 | كلغ |
4. النظام الهيدروليكي
4.1التكنولوجيا الأوروبية المتقدمة واعتماد نظام التحكم الهيدروليكي المتكامل ، لديها موثوقية جيدة.
4.2تم اعتماد نظام تزامن الأسطوانة ، ويتم تحميل أداة الآلة بشكل موحد.
4.3تزداد قوة الضغط مع زيادة قوة القص.
4.4يحتوي النظام الهيدروليكي على حماية ضد الحمل الزائد ، وآمن وموثوق.
4.5تعتمد مضخة الزيت مضخة التروس الداخلية لـ NACHI Japan ، والتي يمكنها تحمل الضغط العالي والضوضاء المنخفضة.
4.6يتم تصنيع الأختام من قبل ألمانيا MERKEL و Japan NOK.لديهم أداء ختم جيد وعمر خدمة طويل.
4.7عرض واضح وبديهي لارتفاع مستوى الزيت.
4.8يمكن أن تعمل هذه الآلة بشكل مستمر تحت الحمل المقدر.النظام الهيدروليكي مستقر ودقيق.
5. النظام الكهربائي
5.1باستخدام وحدة تحكم Estun NC E21s للتحكم في حركة المقياس الخلفي ،
5.2تفي خزانة التحكم الإلكترونية بمعيار الحماية IP54 ، ويتم ترتيب المكونات الكهربائية بشكل قياسي ومميز بشكل واضح.
5.3وهي مجهزة بلوحة تشغيل ثابتة ومفتاح دواسة متحرك لسهولة التشغيل.
5.5يحتوي الجهاز على إجراءات موثوقة للسلامة الكهربائية مثل التوقف في حالات الطوارئ والحماية من الحمل الزائد لضمان سلامة المعدات والأفراد.
معلمات المنتج:
| الاسم |
6 × 2500
|
6 × 3100
|
6 × 4000
|
| أقصى سمك القص |
|
|
|
| مم الصلب العادي |
6
|
6
|
6
|
| مم الفولاذ المقاوم للصدأ |
3
|
3
|
3
|
| طول القطع مم |
2500
|
3100
|
4000
|
| قوة القص kN |
170
|
145
|
170
|
| المقياس الخلفي للسفر مم |
750
|
750
|
750
|
| تعديل زاوية القطع ° |
0.5-2.5
|
0.5-3
|
0.5-2.5
|
| ضربات في الدقيقة |
14-45
|
12-45
|
10-45
|
| الحلق مم |
30
|
30
|
30
|
| عدد الأقدام الملحة |
13
|
17
|
اثنين و عشرون
|
| حجم خزان الوقود لتر |
110
|
110
|
200
|
| قوة المحرك كيلوواط |
7.5
|
7.5
|
7.5
|
| الوزن كجم |
4700
|
5500
|
8000
|
| طول الحجم مم |
3445
|
4045
|
4995
|
| العرض مم |
1727
|
1737
|
1862
|
| مم الارتفاع |
1615
|
1750
|
1900
|
