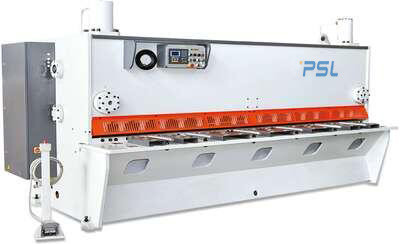

آلة قص الألواح الهيدروليكية الصغيرة باستخدام الحاسب الآلي 3200 مم مقصات المقصلة الصفائح المعدنية

آلة قص الألواح الهيدروليكية الصغيرة باستخدام الحاسب الآلي 3200 مم مقصات المقصلة الصفائح المعدنية

Small Hydraulic Plate CNC Shearing Machine 3200 Mm Guillotine Shears Sheet Metal
Small Hydraulic Plate CNC Shearing Machine 3200 Mm Guillotine Shears Sheet Metal
video play

صورة كبيرة :  آلة قص الألواح الهيدروليكية الصغيرة باستخدام الحاسب الآلي 3200 مم مقصات المقصلة الصفائح المعدنية

تفاصيل المنتج:
مكان المنشأ: الصين
اسم العلامة التجارية: PSL,OEM
رقم الموديل: HGN-13x3100
شروط الدفع والشحن:
الحد الأدنى لكمية: 1 مجموعة
الأسعار: Negotiable
تفاصيل التغليف: عارية في حاوية 40'OT
وقت التسليم: 60 يوم عمل
شروط الدفع: L / C ، T / T ، ويسترن يونيون
القدرة على العرض: 5 مجموعات شهريا
مفصلة وصف المنتج
اسم: آلة قص المقصلة الهيدروليكية CNC اسم المنتج: آلة قص هيدروليكية CNC HGN-13x3100
حالة: جديد طلب: قطع المعادن الصناعية ، آلة قطع الألواح المعدنية
قطع المواد: معدن الفولاذ المقاوم للصدأ الكربون الصلب الألومنيوم ، MS / SS / GI الخ لوحة الصلب Max. الأعلى. Cutting Thickness سمك القطع: 13 ملم
Max. الأعلى. cutting width (mm) عرض القطع (مم): 2500/3200/4000/6000 إلخ نظام التحكم: جهاز التحكم Delem DAC-360T ، ELGO P40T CNC
دعم القطع الخلفي: جهاز دعم القطع الهوائية اللون: قابل للتخصيص
الجهد االكهربى: 380V ، حسب الطلب يتم توفير خدمة ما بعد البيع: المهندسين المتاحة لخدمة الآلات في الخارج ، الدعم عبر الإنترنت
ضمان: سنة واحدة
تسليط الضوء:

آلات قص المعادن الهيدروليكية PSL

,

آلات القص الهيدروليكية الصغيرة PSL

,

آلات قص الألواح المعدنية الهيدروليكية PSL

آلة قطع الصفائح المعدنية الأوتوماتيكية الهيدروليكية المقصلة الهيدروليكية الأوروبية حسب طريقة LVD-YSD





الخصائص الهيكلية الرئيسية للآلة ،



   1. باستخدام طريقة تحليل العناصر المحدودة UG ، التصميم الإضافي CAD ، يعتمد الإطار على اللحام المتكامل وإزالة الاهتزازات ومعالجة الضغط الداخلي وطرق أخرى لجعل الآلة تتمتع بصلابة ومقاومة اهتزاز أعلى.

 آلة قص الألواح الهيدروليكية الصغيرة باستخدام الحاسب الآلي 3200 مم مقصات المقصلة الصفائح المعدنية 0



        2.يتم استخدام سكة التوجيه الدوارة ثلاثية النقاط لدعم حامل السكين ، ويتم ضبط فجوة الشفرة يدويًا أو بمحرك (اختياري).يتم تحويل قيمة الفجوة إلى قيمة سماكة اللوحة القابلة للقص.التعديل مناسب والقيمة دقيقة.





آلة قص الألواح الهيدروليكية الصغيرة باستخدام الحاسب الآلي 3200 مم مقصات المقصلة الصفائح المعدنية 1



3.اعتماد دعم الشفرة القابل للتعديل وشفرة طويلة متكاملة ذات أربعة حواف مستطيلة ، وهي ملائمة لضبط اتساق فجوة الشفرة ، وتحسين جودة القطع وإطالة عمر خدمة الشفرة.



4.  تم اعتماد نظام تزامن أسطوانة الزيت الترادفية ، ويتم الضغط على أداة الآلة بالتساوي.عن طريق تعديل حجم الزيت للأسطوانة الترادفية ، يمكن تعديل زاوية القص بشكل أكثر ملاءمة لتلبية احتياجات قص سماكات الألواح المختلفة.



5. عند قص الألواح الرقيقة ، يمكن تقليل زاوية القص ، يمكن تقليل تشوه الأجزاء إلى الحد الأدنى ، ويكون الشق مستقيمًا وبدون نتوءات.





آلة قص الألواح الهيدروليكية الصغيرة باستخدام الحاسب الآلي 3200 مم مقصات المقصلة الصفائح المعدنية 2



6. شفرة مستطيلة ، أربعة حواف يمكن استخدامها ، عمر خدمة طويل ، طحن سهل.



7. دعم الشفرة المتحرك يسهل تعديل اتساق خلوص الشفرة ، ويحسن جودة القص ويطيل عمر خدمة الشفرة.



8.تم اعتماد طاولة دعم كروية النقل الشاملة لتقليل كثافة اليد العاملة للمشغل.





        آلة قص الألواح الهيدروليكية الصغيرة باستخدام الحاسب الآلي 3200 مم مقصات المقصلة الصفائح المعدنية 3



9.يستخدم النظام الهيدروليكي مركبًا من نوع المثانة كمصدر طاقة إضافي ، ويمتص تأثير ضغط النظام في نفس الوقت ، بحيث تعمل أداة الماكينة بسلاسة وتكون الضوضاء منخفضة.



10. استخدم أداة التلوين لإزالة الصدأ ورش الطلاء المضاد للصدأ.







الأجزاء الرئيسية للماكينة





1. الهيكل الرئيسي بما في ذلك منزلان من الجانبين ، عارضة ضغط أمامية ، وطاولة عمل أمامية.

2. الشفرات /حامل سكين معثلاث نقاط دليل المتداول السكك الحديدية.

3. شفرة طويلة متكاملة بأربع شفرات مستطيلة.

4. نظام لوحة الصمامات الهيدروليكية المغمورة ، نظام تزامن أسطوانة الزيت الترادفية.

5. جهاز قياس خلفي بمحرك مع لولب كروي وموجه خطي ، محرك عاكس أو محرك سيرفو.

6. جهاز مصباح الخط.

7. تحكم NC / CNC Estun E21s ، ELGO P40T ، Delem DAC360T ، إلخ ...

8. طاولة دعم كروية عالمية.

9. سدادة أمامية.

10. تراكم المثانة.





المعلمات التقنية لـ HGN-13x3100 ،

رقم. اسم قيمة وحدة ملاحظات
1 الأعلى.سمك القطع 13 مم σb≤450N / مم2
2 الأعلى.عرض القطع 3100 مم
3 الأعلى.قوة القطع 580 كيلو نيوتن
4 حُلقُوم 100 مم
5 زاوية القطع 0.5-2.5 الدرجة العلمية قابل للتعديل
6 السكتة الدماغية 8   مرات / دقيقة.
7 مجموعة من المقياس الخلفي 10-1000 مم
8 كمية الحجز 17 كمبيوتر
9 حجم خزان الزيت 450 إل
10 قوة المحرك الرئيسي 15 كيلوواط
11 طول 3900 مم
12 عرض 2200 مم
13 ارتفاع 2350 مم
14 وزن الآلة 8700 كلغ



النظام الهيدروليكي



آلة قص الألواح الهيدروليكية الصغيرة باستخدام الحاسب الآلي 3200 مم مقصات المقصلة الصفائح المعدنية 4

1. تقديم التكنولوجيا الأوروبية المتقدمة واعتماد نظام التحكم الهيدروليكي المتكامل ، لديها موثوقية جيدة.



2. نظام تزامن الأسطوانة متخذ ، ويتم تحميل الآلة بشكل موحد.



3. يستخدم النظام الهيدروليكي مجمع الأكياس الجلدية كطاقة مساعدة ، ويمتص تأثير الضغط في نفس الوقت ، وتعمل أداة الآلة بسلاسة ولها ضوضاء منخفضة.



4.تزداد قوة الضغط مع زيادة قوة القص.



5. النظام الهيدروليكي لديه حماية ضد التدفق الزائد ، آمن وموثوق.



6. تعتمد مضخة الزيت مضخة التروس الداخلية لشركة NACHI اليابانية ، والتي يمكنها تحمل الضغط العالي والضوضاء المنخفضة.







      آلة قص الألواح الهيدروليكية الصغيرة باستخدام الحاسب الآلي 3200 مم مقصات المقصلة الصفائح المعدنية 5



7. يتم تصنيع الأختام من قبل ألمانيا MERKEL و Japan NOK.



8.النظام الهيدروليكي مزود بمرشحات ذات دقة تصفية عالية.



9. يمكن للمقص العمل بشكل مستمر تحت الحمل المقدر.النظام الهيدروليكي مستقر ودقيق.







نظام كهربائي





1. استخدام وحدة تحكم Estun NC E21s للتحكم في حركة المقياس الخلفي ،أو وحدة تحكم CNC ELGO P40T أو DELEM DAC360T للتحكم في المقياس الخلفي (طول القطع) وزاوية القطع وعرض القطع وخلوص الشفرات ودعم القطع الهوائي الخلفي.خاص لآلة القص.



5.2تتبنى المكونات الكهربائية الرئيسية علامة تجارية مشهورة مثل Schneider ، Siemens ، ABB ، والتي تتوافق مع المعايير الدولية ، وهي آمنة وموثوقة ، ولديها عمر خدمة طويل وقدرة قوية على مقاومة التداخل.



5.3تفي خزانة التحكم الإلكترونية بمعيار الحماية IP54 ، ويتم ترتيب المكونات الكهربائية بشكل قياسي ومميز بشكل واضح.



5.4.مزود بلوحة تشغيل متحركة ومفتاح دواسة متحرك لسهولة التشغيل.



5.5يحتوي الجهاز على إجراءات موثوقة للسلامة الكهربائية مثل التوقف في حالات الطوارئ والحماية من الحمل الزائد لضمان سلامة المعدات والأفراد.







معلمات المنتج:



آلة قص الألواح الهيدروليكية الصغيرة باستخدام الحاسب الآلي 3200 مم مقصات المقصلة الصفائح المعدنية 6
