تفاصيل المنتج:
شروط الدفع والشحن:
|
| نوع الجهاز: | آلة الثني CNC الكبيرة ، آلة تصنيع الصفائح المعدنية | شرط: | جديد |
|---|---|---|---|
| معالجة المواد / المعادن: | الفولاذ المقاوم للصدأ ، الكربون الصلب ، الألومنيوم ، النحاس / النحاس | وضع التحكم: | نظام CNC ، وحدة تحكم Delem DA53T ، Cybelec ، ESA |
| محور CNC: | Y1 ، Y2 ، X ، + V ، حسب الطلب | عمق الحلق: | 400 ملم |
| المقياس الخلفي: | الكرة اللولبية + التوجيه الخطي ، القيادة المؤازرة للمحور X | المحرك الرئيسي: | محرك AC 45kw |
| أتمتة: | تلقائي | اللون: | رمادي أبيض ، حسب الطلب |
| الجهد االكهربى: | 220V / 380V / 415V / 440V 50HZ / 60HZ ، حسب الطلب | وزن: | 48000 كجم |
| خدمات إضافية: | تشكيل النهاية ، تصميم القوالب وفقًا لمنتجك | ضمان: | سنة واحدة |
| توفير خدمة ما بعد البيع: | المهندسين المتاحين لخدمة الآلات في الخارج ، الدعم عبر الإنترنت ، الدعم الفني للفيديو | ||
| تسليط الضوء: | مكابح ضغط 500 طن PSL,مكابس ضغط 500 طن PSL,مكابح ضغط قدم 20 PSL |
||

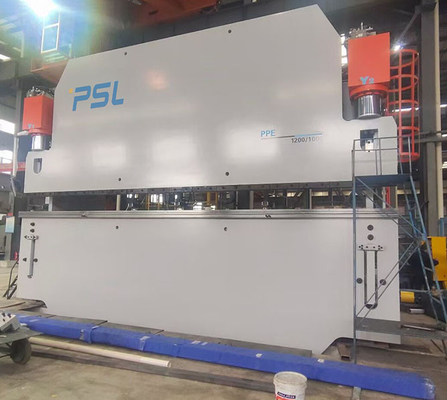

آلة تصنيع الألواح المعدنية الكبيرة آلة التصنيع باستخدام الحاسب الآلي المزامنة الكهروهيدروليكية ، مكابس الضغط
الملامح الرئيسية لأداة الآلة ،
1. هذه الآلة هي آلة ثني CNC مؤازرة كهروهيدروليكية.
2. تصميم منحني متحرك ، ضوضاء منخفضة وحالة عمل مستقرة.
3. يمكن برمجة Y1-Y2 بشكل منفصل والعمل تحت الحمل اللامتراكز أو الانحناء بشكل خاص.
4. تتبنى طاولة العمل منضدة عمل ميكانيكية يتم التحكم فيها عن طريق DNC بالإضافة إلى منضدة عمل لتعويض انحراف الإسفين المحدب.بعد إدخال بيانات سماكة الصفيحة ، وفتح القالب المنخفض وقوة الشد في نظام NC ، سيتم تحديد قوة الانحناء وقيم التعويض ذات الصلة لمنضدة العمل والمنزلق تلقائيًا.لذلك ، يمكن الحصول على كمية محدبة دقيقة أثناء كل انحناء.في عملية المعالجة ، يمكن تحقيق تعويض الانحراف بدون منطقة عمياء.
5. عند النقطة السفلية ، هناك وقت لإيقاف الضغط مؤقتًا والحفاظ عليه لضمان دقة قطعة العمل.
6. التحكم في تزامن ذاكرة الوصول العشوائي.المحاور Y1 ~ Y2 عبارة عن معلمات حركة مستقلة لاثنين من أسطوانات الزيت يتم التحكم فيها بواسطة نظام NC.يتم تثبيت مسطرتين محززة من Y1 ~ Y2 على طرفي أداة الماكينة ، والتي تستخدم لقياس المسافة الدقيقة بين الرام ومنضدة العمل.
7. الآلة لديها القدرة على مقاومة الانحناء اللامتراكز.
دقة أداة الآلة
1 الدقة الهندسية
دقة تحديد المواقع Y1 و Y2 (يتحرك الكبش لأعلى ولأسفل): ± 0.03 مم
تكرار دقة تحديد المواقع لمحور Y1 و Y2: ± 0.02 مم
دقة تحديد موقع المحور السيني: ± 0.10 مم
(وهو المحور المتحرك الأمامي والخلفي للاحتفاظ الخلفي)
دقة التموضع المتكرر للمحور السيني: ± 0.02 مم
2 دقة العمل
زاوية الانحناء لقطعة الاختبار: ± 30 '/ م
استقامة الانحناء لقطعة الاختبار: 0.30 مم / م
تكوين الجهاز ،
1. Y1-y2-xv أربعة محاور CNC
2. مجهزة بنظام CNC خاص DA53T شركة Delem في هولندا
3. نظام مؤازر ألمانيا ريكسروث مع نسبة أداء عالية
4. مجهزة بمسطرة مقضب GIVI الإيطالية
5. مجهزة بمضخة زيت ناتشي اليابانية
6. طاولة عمل لتعويض انحراف الكتلة المائلة ميكانيكية يتم التحكم فيها بواسطة نظام DNC
7. السدادة الخلفية مجهزة بمحرك مؤازر عالي الأداء ولولب كروي
8. مجموعة واحدة من الأدوات العلوية القياسية و V-Die
9. تستخدم وحدات المؤازرة Delta Taiwan
المعلمات الرئيسية لسلسلة معدات الوقاية الشخصية ،
|
الاسم
|
500/40
|
500/50
|
500/60
|
640/60
|
640/70
|
640/80
|
800/60
|
800/70
|
800/80
|
| القوة الاسمية kN |
5000
|
5000
|
5000
|
6400
|
6400
|
6400
|
8000
|
8000
|
8000
|
| عرض لوحة قابلة للطي مم |
4000
|
5000
|
6000
|
6000
|
7000
|
8000
|
6000
|
7000
|
8000
|
| قوة تباعد العمود مم |
3150
|
4050
|
5050
|
5050
|
6050
|
6200
|
4760
|
5760
|
6200
|
| السكتة الدماغية المنزلق مم |
300
|
300
|
300
|
320
|
320
|
320
|
400
|
400
|
400
|
| الحد الأقصى لارتفاع الفتح لمنضدة العمل والمنزلق مم |
600
|
600
|
600
|
640
|
640
|
640
|
820
|
820
|
820
|
| عمق الحلق مم |
400
|
400
|
400
|
400
|
400
|
400
|
500
|
500
|
500
|
| عرض الجدول مم |
300
|
300
|
300
|
300
|
300
|
300
|
400
|
400
|
400
|
| سرعة القيادة مم / ثانية |
75
|
75
|
75
|
80
|
80
|
80
|
100
|
100
|
100
|
| سرعة العمل مم / ثانية |
8
|
8
|
8
|
8
|
8
|
8
|
8
|
8
|
8
|
| سرعة العودة مم / ثانية |
75
|
75
|
75
|
80
|
80
|
80
|
70
|
70
|
70
|
| قوة المحرك الرئيسي kW |
45
|
45
|
45
|
55
|
55
|
55
|
2x37
|
2x37
|
2x37
|
| حجم خزان الوقود لتر |
900
|
900
|
900
|
1000
|
1000
|
1000
|
2200
|
2200
|
2200
|
| الوزن الصافي لأداة الآلة كجم |
38000
|
45000
|
53000
|
61000
|
67000
|
73000
|
94000
|
102000
|
115000
|
