تفاصيل المنتج:
شروط الدفع والشحن:
|
| حالة: | جديد | إسم الألة: | أقطاب كهربائية تصنيع ترادفية CNC الصحافة الفرامل ، آلة ثني الصفائح المعدنية |
|---|---|---|---|
| نوع الجهاز: | 2-PPED-500/6000 Tandem آلة تصنيع CNC | طلب: | صناعة الطاقة ، مشاريع البناء ، الصاج المجلفن |
| المواد / المعادن المصنعة: | الفولاذ المقاوم للصدأ والكربون الصلب | الضغط الاسمي (كن): | 10000 كيلو نيوتن |
| Max. الأعلى. Bending length طول الانحناء: | 12000 مم | ذاكرة الوصول العشوائي السكتة الدماغية: | 300 مم أو أكثر |
| Max. الأعلى. opening between Ram and working table الفتح بين ذاكرة الوصول ال: | 600 مم أو أكثر | عمق الحلق: | 500 مم أو أكثر |
| الجهد االكهربى: | 220V / 380V / 415V / 440V 50HZ / 60HZ ، حسب الطلب | المحرك الرئيسي: | محرك تيار متردد 2 * 45 كيلو وات |
| وزن: | 2 * 48000 كجم | محور CNC: | 3 + 1 أو Y1 أو Y2 أو X أو + V أو حسب الطلب |
| وضع التحكم: | وحدة تحكم Delem DA53T و Cybelec و ESA CNC | المقياس الخلفي: | الكرة اللولبية + التوجيه الخطي ، القيادة المؤازرة للمحور X |
| أتمتة: | آلي ، كهربائي | اللون: | أبيض عاجي ، حسب الطلب |
| خدمات إضافية: | تشكيل النهاية ، تصميم القوالب وفقًا لمنتجك | ضمان: | سنة واحدة |
| يتم توفير خدمة ما بعد البيع: | المهندسين المتاحين لخدمة الآلات في الخارج ، الدعم عبر الإنترنت ، الدعم الفني للفيديو | ||
| تسليط الضوء: | مكابح الضغط الهيدروليكي CNC 40 قدمًا PSL,مصنعي مكابس الضغط الهيدروليكية CNC,PSL |
||

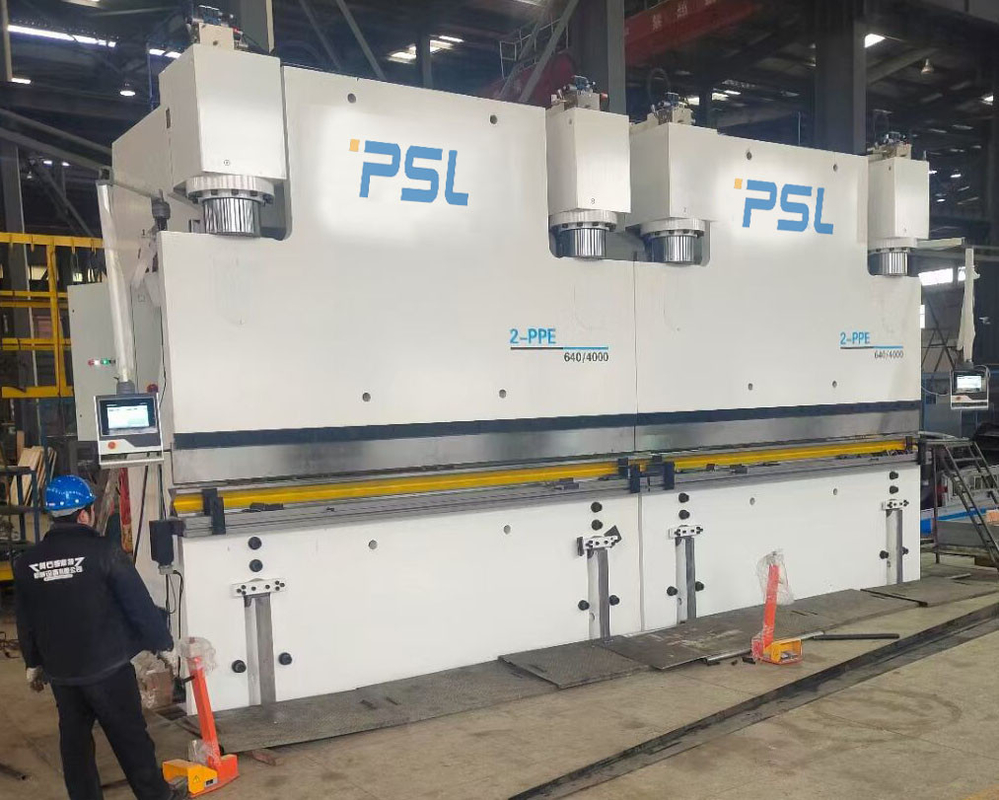

أعمدة الطاقة أعمدة الإنارة آلة تصنيع الأعمدة الترادفية CNC مكابس الضغط الكهروهيدروليكي
التطبيقات:
تستخدم فرامل الضغط الترادفية CNC هذه على نطاق واسع في الهيكل الفولاذي الكبير ، البرج الفولاذي ، أعمدة الطاقة ، عربة النقل ، الخزانة الكهربائية ، الديكور الصناعي.مع توفير قوالب مختلفة ، يمكن للمشترك ثني اللوحة المعدنية في أشكال مختلفة من قطع العمل.
خاصة في صناعة تصنيع أعمدة الطاقة والضوء مع عمق حلق كبير وأكبر ماكس.ارتفاع فتح الأدوات.
الملامح الرئيسية للآلة ،
1. نظام المؤازرة الكهروهيدروليكي ، حلقة مغلقة تتحكم في دقة تشغيل المنزلق.
2. التكنولوجيا الفريدة الحاصلة على براءة اختراع: تعويض الانحراف الثنائي لمكابس الضغط الكبيرة.
3. إدراج قابل للتعديل ارتفاع الفتح يموت لتلبية مجموعة متنوعة من قطع العمل.
4. مجموعة متنوعة من المؤسسات المساعدة يمكن أن تلبي متطلبات المستخدمين وتجعل العملية أكثر ملاءمة وكفاءة.
5. يتكون هيكل الآلة من الخزان ، ومنضدة العمل ، والمبيتات اليسرى واليمنى و
الرامات " الذاكرة العشوائية في الهواتف والحواسيب.لذلك لديها قوة عالية وصلابة جيدة.كما يتطلب القضاء على الاهتزازضغط عصبى.
6. مبدأ عمل التزامن لكلا الآلتين: اعتماد هيدروليكي كهربائي صمامات تناسبية لضمان تزامن كلا الجهازين.
7. من خلال جهاز التحكم CNC ، يمكن للمشغل التواصل مع الآلة.
8. مُجهزة بنظام توجيه جيد ، ونظام قياس الموقع ونظام توازن هيدروليكي لتلبية متطلبات العمل الكامل والطول اللامركزي.
9. يتم إستخدام وحدة تعويض منضدة العمل لتعويض إنحراف الآلة عند العمل للتأكد من دقة قطعة العمل.
10. سطح الأسطوانة لديه تآكل جيد ومعالجة حرارية ، لذلك لديه تزييت جيد وعمر استخدام طويل.
دقة أداة الآلة
1 الدقة الهندسية
دقة تحديد المواقع Y1 و Y2 (يتحرك الكبش لأعلى ولأسفل): ± 0.05 مم
دقة تحديد المواقع المتكررة لمحور Y1 و Y2: ± 0.05 مم
دقة تحديد موقع المحور السيني: ± 0.10 مم
(وهو المحور المتحرك الأمامي والخلفي للاحتفاظ الخلفي)
دقة التموضع المتكرر للمحور السيني: ± 0.05 مم
2 دقة العمل
زاوية الانحناء لقطعة الاختبار: ± 30 '/ م
استقامة الانحناء لقطعة الاختبار: 0.30 مم / م
تكوين الجهاز ،
| رقم | اسم | النموذج / التصنيع |
| 1 | نظام CNC |
هولندا ديلم DA53T ، DA58T ، DA66T ESA S630 ، S640 Cybelec CT8 ، CT12 |
| 2 | الكهرباء | شنايدر فرنسا |
| 3 | المقياس الخلفي | الكرة اللولبية + دليل خطي ؛4 مجموعات من الأصابع تتحرك على دليل خطي |
| 4 | المحرك الرئيسي | محرك WN AC 2 * 45kw |
| 5 | أجهزة السيارات | إستون |
| 6 | سائق سيرفو | إستون |
| 7 | تبديل دواسة | كاكون ، كوريا الجنوبية |
| 8 | الختم الدائري |
ميركل ، ألمانيا NOK ، اليابان |
| 9 | النظام الهيدروليكي | ريكسروث ، ألمانيا |
| 10 | مضخة وقود | مضخة زيت مضخة تروس داخلية يابانية ناتشي |
| 11 | مفصل أنبوب الزيت | ألمانيا EMB |
| 12 | أداة القمة و V-Die | مجموعة واحدة من أداة Top القياسية وتتكون من V Die |
| 13 | المقياس الخلفي | تايوان هيوين الكرة اللولبية والسكك الحديدية دليل خطي |
| 14 | اسطوانة الزيت | PSL |
| 15 | تعويض الانحراف | جدول التعويض الميكانيكي أو الهيدروليكي / التتويج |
| 16 | صريف الحاكم | إيطاليا GIVI |
| 17 | المحور القياسي | 3 +1 (Y1، Y2، X، + V) |
المعلمات الرئيسية لسلسلة PPED الترادفية ،
|
الاسم
|
2-500 / 40
|
2-500 / 50
|
2-500 / 60
|
2-640 / 60
|
2-640 / 70
|
2-640 / 80
|
2-800 / 60
|
2-800 / 70
|
2-800 / 80
|
| القوة الاسمية kN |
5000
|
5000
|
5000
|
6400
|
6400
|
6400
|
8000
|
8000
|
8000
|
| عرض لوحة قابلة للطي مم |
4000
|
5000
|
6000
|
6000
|
7000
|
8000
|
6000
|
7000
|
8000
|
| قوة تباعد العمود مم |
3150
|
4050
|
5050
|
5050
|
6050
|
6200
|
4760
|
5760
|
6200
|
| السكتة الدماغية المنزلق مم |
300
|
300
|
300
|
320
|
320
|
320
|
400
|
400
|
400
|
| الحد الأقصى لارتفاع الفتح لمنضدة العمل والمنزلق مم |
600
|
600
|
600
|
640
|
640
|
640
|
820
|
820
|
820
|
| عمق الحلق مم |
400
|
400
|
400
|
400
|
400
|
400
|
500
|
500
|
500
|
| عرض الجدول مم |
300
|
300
|
300
|
300
|
300
|
300
|
400
|
400
|
400
|
| سرعة القيادة مم / ثانية |
75
|
75
|
75
|
80
|
80
|
80
|
100
|
100
|
100
|
| سرعة العمل مم / ثانية |
8
|
8
|
8
|
8
|
8
|
8
|
8
|
8
|
8
|
| سرعة العودة مم / ثانية |
75
|
75
|
75
|
80
|
80
|
80
|
70
|
70
|
70
|
| قوة المحرك الرئيسي kW |
45
|
45
|
45
|
55
|
55
|
55
|
2x37
|
2x37
|
2x37
|
| حجم خزان الوقود لتر |
900
|
900
|
900
|
1000
|
1000
|
1000
|
2200
|
2200
|
2200
|
| الوزن الصافي لأداة الآلة كجم |
38000
|
45000
|
53000
|
61000
|
67000
|
73000
|
94000
|
102000
|
115000
|
