تفاصيل المنتج:
شروط الدفع والشحن:
|
| الجسم الرئيسي: | هيكل فولاذي ملحوم | وضع التحكم: | نظام Delem DA41T، Estun E300، SNC53، TP10S، NC |
|---|---|---|---|
| محرك القيادة: | محركات مؤازرة المحور X ، المحور Y | عمق الحلق: | 320 ملم |
| نوع الجهاز: | اضغط على الفرامل ، آلة تصنيع الصفائح المعدنية | المقياس الخلفي: | الكرة اللولبية + دليل خطي |
| المواد / المعادن المصنعة: | الفولاذ المقاوم للصدأ ، الكربون الصلب ، الألومنيوم ، النحاس / النحاس | اللون: | رمادي أسود + أحمر ، حسب الطلب |
| قوة: | هيدروليكي ، CNC ، 7.5 كيلو واط | الجهد االكهربى: | 220V / 380V / 415V / 440V 50HZ / 60HZ ، حسب الطلب |
| إصدار الشهادات: | CE/ISO | توفير خدمة ما بعد البيع: | المهندسين المتاحين لخدمة الآلات في الخارج ، الدعم عبر الإنترنت ، الدعم الفني للفيديو |
| ضمان: | سنة واحدة | ||
| تسليط الضوء: | مكابح ضغط 100 طن PSL,مكابح ضغط 80 طن PSL,مكابح ضغط 80 طن PSL |
||

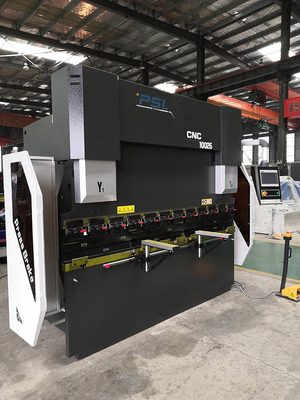

تزامن شريط الالتواء باستخدام الحاسب الآلي.مكبس هيدروليكي ثني آلة ثني محور XY محركات مؤازرة
سمات:
2. إجبار قضيب الإلتواء على التزامن الميكانيكي ، توازن سدادة الحد ، بدقة عالية.يتميز جسم شريط المواد المزورة بصلابة ومرونة جيدة ، ولديه جهاز تعديل سهل.

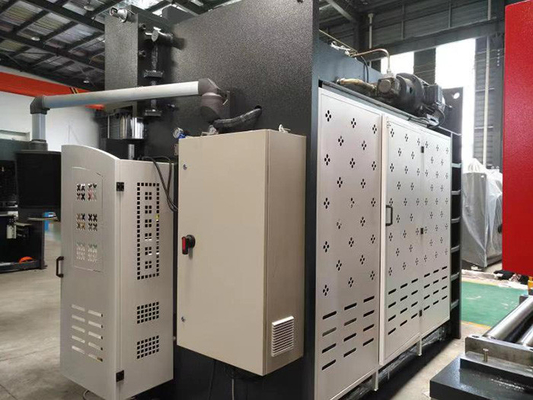

3. نظام نقل هيدروليكي متكامل عالي الجودة ، نطاق كبير من تنظيم السرعة بفضل نقل الكبش ، أداء مستقر وموثوق.يتم استخدام محركات Siemens ومضخات Sunny وصمامات Rexroth الهيدروليكية.
4. آلية الضبط للكبش مستقلة عن مجموعة أسطوانة الزيت لتعزيز تأثير الختم ، محرك سيرفو Y بمحور.
5. الأداة العلوية مزودة بربط سريع يساعد على التجميع بسهولة ، 4 طرق للتزوير على شكل V مع العديد من الفتحات المختلفة.
6.المقياس الخلفي (المحور X) ملحوم بهيكل فولاذي وله صلابة عالية.يتم تشغيلها بواسطة محرك سيرفو ، لولب كروي وخطيدليل لضمان الدقة العالية.يمكن ضبط ارتفاع الإصبع يدويًا بسرعة.
7. غطاء ذاكرة الوصول العشوائي الأمامي مع ضوء LED للعمل بشكل جيد في مكان مظلم أو ليلا.
ثانيًا.البيانات الفنية الرئيسية لـ WC67K-80/3200:
| 1 | الضغط الاسمي (كن) | 800 |
| 2 | الأعلى.طول الانحناء (مم) | 3200 |
| 3 | ديس.بين المنزل (مم) | 2560 |
| 4 | عمق الحلق (مم) | 320 |
| 5 | ضربة رام (مم) | 120 |
| 6 | تقترب السرعة (مم / ث) | 60 |
| 7 | سرعة العمل (مم / ثانية) | 7 |
| 8 | سرعة العودة (مم / ث) | 70 |
| 9 | الأعلى.ارتفاع الفتح (مم) | 350 |
| 10 | قوة المحرك الرئيسي (KW) | 7.5 |
| 11 | الأبعاد (م) L * W * H | 3.5 * 1.55 * 2.3 |
| 12 | الوزن (طن) | 6.0 |
ثالثا.المكونات الرئيسية:
الأختام: B + S ألمانيا ، NOK اليابان
صمامات التوجيه: Bosch-Rexroth أو ماركة فانوس أخرى
توصيل الصمامات: الصين
مضخة الزيت: ALLEAD Germany
مفتاح كهربائي ، زر: شنايدر
مرحل ، قواطع: شنايدر
العاكس: دلتا تايوان ، شنايدر
تحكم NC: ESTUN E300 ، DELEM DA41T ، TP10S ، SNC53
تبديل القدم: KACON كوريا الجنوبية
| نموذج | القوة | الأعلى.طول | عمودي | عمق | السكتة الدماغية | الأعلى.افتتاح | قوة | L * W * H (مم) | وزن |
|---|---|---|---|---|---|---|---|---|---|
| 40 طن / 2000 | 400 | 2000 | 1650 | 220 | 100 | 320 | 5.5 | 2000 * 1200 * 1910 | 2750 |
| 40 طن / 2500 | 400 | 2500 | 1850 | 220 | 100 | 320 | 5.5 | 2500 * 1200 * 1910 | 3000 |
| 50 طن / 2200 | 500 | 2200 | 1850 | 220 | 100 | 320 | 5.5 | 2000 * 1200 * 1910 | 2950 |
| 50 طن / 2500 | 500 | 2500 | 1850 | 220 | 100 | 320 | 5.5 | 2500 * 1210 * 2000 | 3400 |
| 63 طن / 2500 | 630 | 2500 | 1900 | 220 | 120 | 320 | 5.5 | 2500 * 1300 * 2210 | 4000 |
| 63 طنًا / 3200 | 630 | 3200 | 2560 | 220 | 120 | 320 | 5.5 | 3200 * 1300 * 2210 | 4800 |
| 80 طن / 2500 | 800 | 2500 | 1990 | 320 | 120 | 320 | 7.5 | 2500 * 1400 * 2300 | 5700 |
| 80 طن / 3200 | 800 | 2500 | 2560 | 320 | 120 | 350 | 7.5 | 3200 * 1500 * 2300 | 6020 |
| 80 طن / 4000 | 800 | 4000 | 3000 | 320 | 120 | 350 | 7.5 | 4000 * 1500 * 2400 | 7000 |
| 100 طن / 2500 | 1000 | 2500 | 2020 | 320 | 150 | 400 | 7.5 | 2500 * 1600 * 2400 | 6000 |
| 100 طن / 3200 | 1000 | 3200 | 2600 | 320 | 150 | 400 | 7.5 | 3200 * 1600 * 2600 | 6800 |
| 100 طن / 4000 | 1000 | 4000 | 3000 | 320 | 150 | 400 | 7.5 | 4000 * 1600 * 2700 | 8000 |
| 125 طن / 2500 | 1250 | 2500 | 2020 | 320 | 150 | 400 | 11 | 2500 * 1600 * 2400 | 6500 |
| 125 طن / 3200 | 1250 | 3200 | 2580 | 320 | 150 | 400 | 11 | 3200 * 1600 * 2600 | 7200 |
| 125 طن / 4000 | 1250 | 4000 | 3000 | 320 | 150 | 400 | 11 | 4000 * 1600 * 2700 | 8800 |
| 160 طن / 3200 | 1600 | 3200 | 2600 | 320 | 200 | 460 | 11 | 3200 * 1700 * 2700 | 9500 |
| 160 طن / 4000 | 1600 | 3200 | 3000 | 320 | 200 | 460 | 11 | 4000 * 1700 * 2800 | 10500 |
| 160 طن / 5000 | 1600 | 4000 | 4000 | 320 | 200 | 460 | 11 | 5000 * 1900 * 3100 | 13000 |
| 160 طن / 6000 | 1600 | 6000 | 5000 | 320 | 200 | 460 | 11 | 6300 * 1900 * 3200 | 18500 |
| 200 طن / 3200 | 2000 | 3200 | 2500 | 320 | 200 | 460 | 15 | 3200 * 1950 * 2800 | 10500 |
| 200 طن / 4000 | 2000 | 4000 | 3000 | 320 | 200 | 460 | 15 | 4000 * 1950 * 2800 | 12600 |
| 200 طن / 5000 | 2000 | 5000 | 4000 | 320 | 200 | 460 | 15 | 5000 * 1950 * 3100 | 15500 |
| 200 طن / 6000 | 2000 | 6000 | 5000 | 320 | 200 | 460 | 18.5 | 6000 * 1950 * 3300 | 21000 |
| 250 طن / 3200 | 2500 | 3200 | 2600 | 400 | 250 | 530 | 18.5 | 3250 * 2000 * 3200 | 15500 |
| 250 طن / 4000 | 2500 | 4000 | 3200 | 400 | 250 | 530 | 18.5 | 4000 * 2000 * 3400 | 18200 |
| 250 طن / 5000 | 2500 | 5000 | 4000 | 400 | 250 | 530 | 18.5 | 5000 * 2000 * 3400 | 22500 |
| 250 طن / 6000 | 2500 | 6000 | 5000 | 400 | 250 | 530 | 18.5 | 6000 * 2000 * 3400 | 27500 |
| 300 طن / 3200 | 3000 | 3200 | 2530 | 400 | 250 | 530 | 22 | 3200 * 2000 * 3450 | 18500 |
| 300 طن / 4000 | 3000 | 4000 | 3200 | 400 | 250 | 530 | 22 | 4000 * 2000 * 3450 | 22500 |
| 300 طن / 5000 | 3000 | 5000 | 4000 | 400 | 250 | 530 | 22 | 5000 * 2000 * 3450 | 25000 |
| 300 طن / 6000 | 3000 | 6000 | 5000 | 400 | 250 | 530 | 22 | 6000 * 2000 * 3450 | 30000 |
| 400 طن / 4000 | 4000 | 4000 | 3000 | 400 | 250 | 530 | 30 | 4000 * 2180 * 3500 | 25000 |
| 400 طن / 5000 | 4000 | 500 | 4000 | 400 | 250 | 530 | 30 | 5000 * 2180 * 3500 | 29000 |
| 400 طن / 6000 | 4000 | 6000 | 5000 | 400 | 250 | 530 | 30 | 6000 * 2180 * 3800 | 35000 |
| 500 طن / 4000 | 5000 | 4000 | 3000 | 400 | 250 | 590 | 45 | 4000 * 2580 * 3500 | 35000 |
| 500 طن / 5000 | 5000 | 6000 | 4000 | 400 | 250 | 590 | 45 | 5050 * 3500 * 3700 | 44000 |
| 500 طن / 6000 | 5000 | 6000 | 5000 | 400 | 320 | 590 | 45 | 6050 * 3500 * 3700 | 55000 |
| 600 طن / 4000 | 6000 | 6000 | 3000 | 400 | 320 | 590 | 55 | 4050 * 4500 * 3700 | 45000 |
| 600 طن / 6000 | 6000 | 6000 | 5000 | 400 | 320 | 590 | 55 | 6050 * 4500 * 3700 | 60000 |
ملاحظات: يرجى فهم ما إذا تم تغيير المعلمات وفقًا للتصميم الجديد.يرجى الاتصال بنا للحصول على أحدث المعلومات
