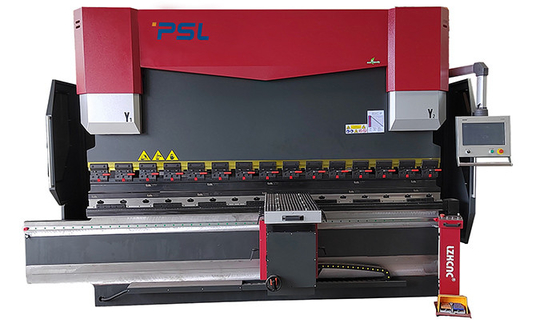

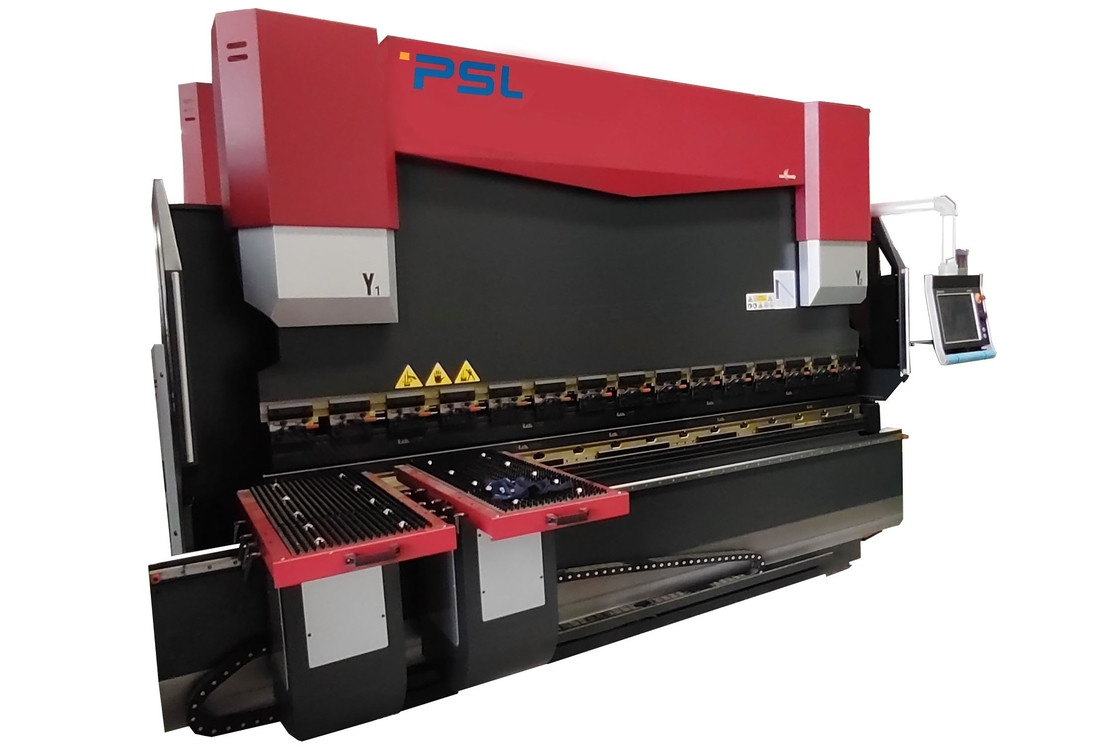

9 محور أمامي يتبع منصة CNC الهيدروليكية الصحافة آلة الفرامل 170Ton 10 '

CNC ثني الصفائح المعدنية CNC متعدد المحاور اضغط على الفرامل مع دعم متابعة أمامي





مقدمة التطبيق ،

تستخدم فرامل الضغط CNC الأدوات (الأدوات القياسية أو الخاصة) لثني الصفائح المعدنية إلى قطع عمل بأشكال المقطع العرضي الهندسي المختلفة.

إنها آلة تشكيل الصفائح المعدنية مصممة لمعالجة الصفائح المعدنية المدلفنة على البارد.

يستخدم على نطاق واسع في ثني الصفائح المعدنية ، مثل السيارات ، وتصنيع الطائرات ، والصناعات الخفيفة ، وبناء السفن ، والحاويات ، والمصاعد ، ومركبات السكك الحديدية وغيرها من الصناعات.





مبدأ وميزات الجهاز:





1 ، هيكل الصحافة الفرامل:
1) الهيكل الكامل الملحوم بالفولاذ ؛ليتم لحام المنازل اليمنى واليسرى وطاولة العمل وقاعدة الأسطوانة في إطار كامل.

2) بعد اللحام ، يتم التخلص من الضغط الداخلي عن طريق التقسية ، وبالتالي فإن الفولاذ كله قوي والاستقرار جيد.
2) برنامج ANSYS لتحليل العناصر المحدودة لضمان موثوقية الآلة والدقة.



2 ، النظام الهيدروليكي:
1) نظام تحكم متكامل مستورد منريكسروث ألمانيا؛
2) تقليل تركيب خطوط الأنابيب ؛
3) ضمان استقرار العمل والمظهر الأفضل.



3 ، اسطوانات الزيت الرئيسية:
1) وضع التحكم في الحلقة المغلقة: صمام مؤازر كهربائي هيدروليكي ألماني ومسطرة صريف مستوردة ؛

2)تردد عاليتكنولوجيا التحكم الهيدروليكي ، أسرع وأكثر كفاءة ودقة.
3) مختلفة تمامًا عن آلات الثني الميكانيكية التقليدية ؛
4) دقة عالية لموضع الانزلاق والانحناء ؛
5) عملية دقيقة ومستقرة



4 ، مقياس الظهر:
1) الكرة اللولبية عالية الجودة والموجه الخطي لضمان دقة التوقف.
2) يتوفر المزيد من الحجب متعدد المحاور الوظيفية وفقًا لمتطلبات العميل.

3)مجموعتان قياسيتان من الأصابع مثبتة في دليل خطي مثبتة على شعاع قياس خلفي ، فيما يتعلق بقطع عمل الأشكال المعقدة ، يتوفر نظام قياس خلفي بأربعة أو خمسة أصابع والقوالب المقابلة للاختيار من بينها.



5 ، الجسم وجهان:
1) يتم تركيب الألواح على شكل C على كلا الجانبين ؛
2) مسطرة مقضب عالية الدقة على لوحات على شكل C ؛
3) تجنب التأثيرات على دقة الانحناء الناتجة عن تشويه جسم الآلة أثناء عملية الانحناء.



6 ، تحكم CNC:

1) جميع الإجراءات (X ، R ، Z تشغيل محاور) منسدادة قياس الظهربواسطة نظام CNC ؛

2) يتم التحكم في شوط الرام بواسطة نظام CNC

3) يتم التحكم في تدفق وضغط النظام الهيدروليكي بواسطة نظام CNC

4) يتم التحكم في تعديل تعويض الانحراف بواسطة نظام CNC

5) جميع العمليات مريحة وسريعة.









التكوين الأساسي:





رقم	اسم	النموذج / التصنيع
1	نظام CNC	وحدة تحكم هولندا Delem DA66T ESA S650 CYBELEC CT12 إل زد -1000
2	الكهرباء	فرنسا شنايدر إلكتريك
3	المقياس الخلفي	الكرة اللولبية + دليل خطي ؛2 مجموعات من الأصابع تتحرك على دليل خطي
4	المحرك الرئيسي	محرك سيمنز AC
5	أجهزة السيارات	نانجينغ إستون
6	سائق سيرفو	نانجينغ إستون
7	تبديل دواسة	كاكون ، كوريا الجنوبية
8	الختم الدائري	باوزر وبوساك + شامبان ، ألمانيا

9	النظام الهيدروليكي	ريكسروث ، ألمانيا
10	مضخة وقود	ألمانيا ALLEAD عالية الأداء ومضخة تروس داخلية منخفضة الضوضاء
11	وصلات أنبوب الزيت	ألمانيا EMB
12	أداة القمة و V-Die	مجموعة واحدة من الأدوات العلوية القياسية و V Die
13	المقياس الخلفي	تايوان الكرة اللولبية والموجه الخطي
14	اسطوانة الزيت	تايفنغ الصين
15	تحامل سريع	ماركة صينية
16	تعويض الانحراف	التعويض الميكانيكي / طاولة التتويج

17	صريف الحاكم	إيطاليا GIVI
18	المحور القياسي	8 +1 (Y1، Y2، X، R، Z1، Z2، Z3، Z4 + V)





إدخال الأجزاء الرئيسية:



- تحكم CNC DELEM DA66T:



 - نظام هيدروليكي مؤازر ريكسروث:











- مفاصل هيئة الإدارة الانتخابية الألمانية











- GIVI مقضب المسطرة

تستخدم فرامل الضغط CNC تحكم مؤازر كهربائي هيدروليكي مغلق بالكامل ،

يمكن أن تكون إشارات موضع ذاكرة الوصول العشوائي ردود فعل لنظام CNC من جانبين مستشعر المسطرة ،

ثم تقوم وحدة التحكم CNC DA66T بضبط كمية تدفق الزيت عن طريق تغييرحجم الفتحمن الصمام المتزامن

، بموجب هذا ، يتم التحكم في ذاكرة الوصول العشوائي Y1 ، Y2 تعمل على نفس المستوى ، مع الحفاظ على الحالة الموازية لمنضدة العمل.









- جدول التتويج الميكانيكي / التعويض

• تستخدم آلية تعويض الانحراف المحلية هيكل تعويض جدول التداخل الميكانيكي.تحكم CNC تحكم آلي في الحساب.









- سدادة المقياس الخلفي ،

● المحور X مدفوع بمحرك مؤازر عبر لولب كروي

● محور R مدفوع بمحرك مؤازر عبر لولب كروي أورف وترس

● ضبط يدوي لوضع الأصابع

● محاور Z1 و Z2 (الإصبع 1 و 2) مدفوعة بمحرك مؤازر عبر جيدالرف والترس (اختياري)

  ● محاور Z3 و Z4 مدفوعة بمحركات مؤازرة لدعم متابعة الألواح الفولاذية أثناء الانحناء

● جميع محركات drivServo













  - تثبيت سريع لإصلاح أداة Top بسرعة وسهولة









- أداة Top Standard و Double V-Die (نمط Amada) على الماكينة

المواد: 42CrMo

عملية التبريد الشاملة ، الصلابة العالية ومقاومة التآكل الجيدة.

مفردة أو مزدوجة V-die V8 ، V12 ، V16 (حسب الطلب)









- ألمانيا BAUSER و Busak + Shamban الأختام الأسطوانية









  -نظام كهربائي موثوق

• المكونات الكهربائية (التقوية ، المقاولين) فرنسا شنايدر
• درجة خزانة مقاومة للغبار IP54 لضمانالنظام الكهربائي عالي الجودة
• وظيفة الباب المفتوح وإيقاف التشغيل
• محركات مؤازرة عالية الجودة من Estun
