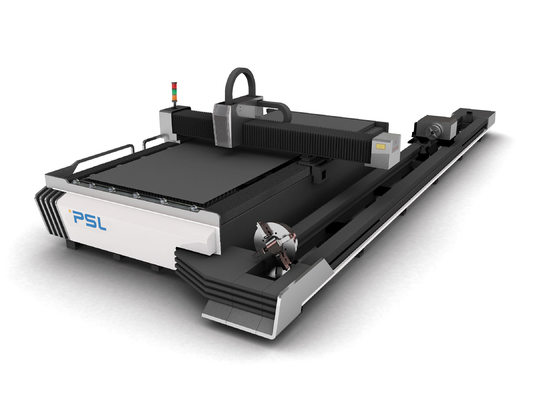

آلة قطع الأنابيب بالليزر باستخدام الحاسب الآلي آلة القطع بالليزر باستخدام الحاسب الآلي لمنضدة الصفائح المعدنية المفردة

منضدة عمل واحدة ، صفائح وأنابيب معدنية مختلطة قطع بالليزر آلة قطع ألياف الليزر باستخدام الحاسب الآلي

السمة التقنية الرئيسية ،

بالمقارنة مع توفير المال ، فإن الآلة لها وظيفتان ، يمكنها قطع الأنبوب ، كما يمكنها قطع اللوحة

الصناعة المطبقة:

◆ تستخدم على نطاق واسع في قطع الفولاذ المقاوم للصدأ ، والفولاذ الكربوني ، والفولاذ المنغنيز ، والصلب الزنبركي ، وسبائك التيتانيوم ، والصفائح المجلفنة ، وألواح الألومنيوم ، والنحاس ، والنحاس والمواد المعدنية الأخرى.

◆ نوع فائق ، قطع المواد المعدنية الخاصة.

◆ تستخدم للأنابيب المعدنية المستديرة ، الأنبوب المربع ، المعدن على شكل حرف L ، المعدن على شكل H ، إلخ

المواد القابلة للتطبيق:

ألواح الصلب الكربوني:0-16 ملم

أنبوب / أنبوب من الصلب الكربوني: 0-12 ملم

لوحة الفولاذ المقاوم للصدأ: 0-8 مم

أنبوب / أنبوب من الفولاذ المقاوم للصدأ: 0-6 مم.

لوح الألمنيوم والأنبوب / الأنبوب: 0-6 مم

السماكة التي تم قياسها أعلاه متوفرة بسمك قطع عالي الجودة وعالي السرعة.

هيكل الآلة ،

سرير الآلة

يعتمد سرير الآلة على هيكل لحام متكامل ، معالجة التبريد الخلفي بدرجة حرارة عالية ، ثم معالجة شيخوخة الاهتزاز.لديها صلابة جيدة ودقة عالية ، ويمكن استخدامها لفترة طويلة دون تشوه.

منضدة ثابتة

تعتمد الماكينة على هيكل جسري ، محرك تايوان YYC عالي الدقة عالي السرعة وجناح (Herion) على الوجهين ودليل خطي ، مع نقل ثابت ودقة عالية.

الإطار الرئيسي لطاولة العمل الثابتة: تم اعتماد عملية الانحناء الكاملة للوحة فائقة السماكة ، ثم يتم تشكيل اللحام بالكامل ، وذلك للحصول على قدرة تحمل كبيرة.

جهاز قطع الأنبوب / الأنبوب

   تشاك التلقائي

   إن ظرف الظرف الأوتوماتيكي الهوائي قادر على تثبيت الأنبوب الدائري والأنبوب المربع والأنبوب البيضاوي بسرعة.

تحتوي تقنية الظرف الحاصلة على براءة اختراع على أربعة مخالب للتمركز التلقائي ، والتي يمكن أن تدعم الأنبوب الدائري والأنبوب المربع والأنبوب البيضاوي الشكل.

يقوم الأنبوب الدائري والمواد الأخرى تلقائيًا بتنفيذ وظيفة تمركز التثبيت.

يمكن أن يدخل تصميم الظرف الرقيق بسهولة داخل ظرف الظرف الثابت لتحقيق قطع الذيل.

ظرف ثابت

   يتبنى الظرف الثابت أربعة مخالب لشد الأنبوب ، ونهاية المخلب مجهزة بآلية أسطوانة ويمكن أن تشبك وتتوسط بسرعة.

يحتوي تشاك على محرك سيرفو وظرف متحرك ، ويمكنهما الدوران في نفس الوقت ، مما يمكن أن يحقق دورانًا سريعًا لقطع الأنابيب دون تشويه الأنبوب.

عبر شعاع

العارضة المتقاطعة ملحومة ككل.بعد مرتين من التبريد بدرجة الحرارة العالية وتقادم الاهتزاز ، يتم تشكيل العارضة المتقاطعة بمعالجة عالية الدقة.

 عارضة عرضية مطولة (المحور Y) لمعالجة وقطع الأنابيب.

X ، Y ، Z ، W التحكم في حركة المحور

يعتمد كل من المحور X و Y و Z ومحور Turning W محركات مؤازرة عالية العزم ، بدقة عالية ، وسرعة عالية ، وعزم دوران كبير ، وقصور ذاتي كبير ، وأداء مستقر ودائم.

نظام تصريف النفايات

الجزء السفلي من السرير مزود بعربة يمكنها جمع النفايات في عملية الإنتاج والأجزاء الصغيرة.

نظام إزالة الغبار

منضدة آلة القطع بالليزر CNC لديها نظام خاص لإزالة الغبار ، والذي يستخدم لإزالة الغبار والغازات العادمة والمواد الأخرى في عملية الإنتاج.

معلمات التكنولوجيا الرئيسية ،

المكونات الرئيسية ،
