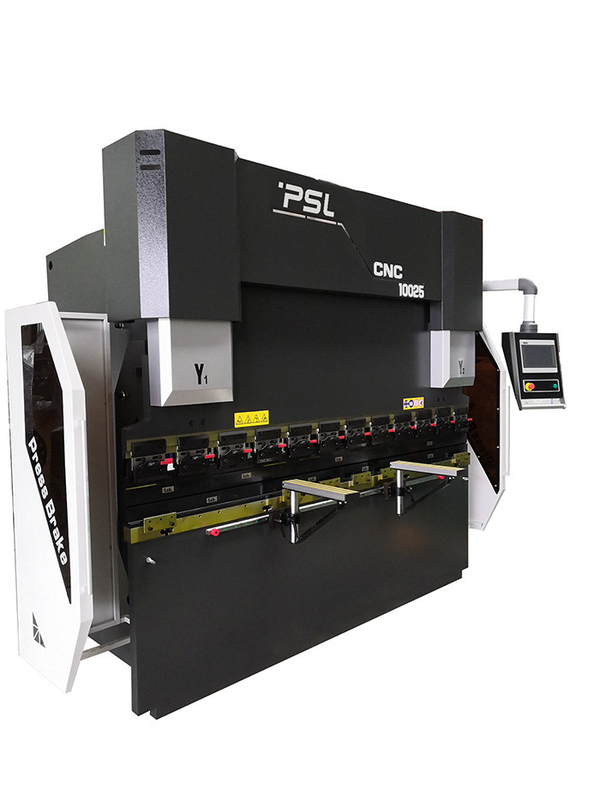

135T 10ft الكهربائية الهيدروليكية آلة الانحناء آلة لوحة الانحناء باستخدام الحاسب الآلي

135T 10ft التزامن الكهروهيدروليكي CNC الصحافة آلة ثني الصفائح المعدنية







المعلمات الأساسية:

الرقم التسلسلي.	اسم	وحدة	HPE135 / 3100
1-	الضغط على القوة	كن	1350
2-	ماكس.طول الانحناء	مم	3100
3-	المسافة بين الإطارات	مم	2600
4-	أقصى ارتفاع للفتح	مم	500
5-	رام السكتة الدماغية	مم	200
6-	عمق الحلق	مم	400
7-	الاقتراب من السرعة	مم / ثانية	150
8	سرعة العمل	مم / ثانية	10
9	سرعة العودة	مم / ثانية	110
10	دقة المحور ص 1 ، ص 2	مم	0.02
11	شوط قياس الظهر بالمحور السيني	مم	600
13-	استقامة قطعة العمل	مم / م	≤0.03
14-	دقة المحور X و R.	مم / م	0.05
15-	أذرع أمامية ثابتة	جهاز كمبيوتر شخصى	2
16-	قياس الظهر الاصبع	جهاز كمبيوتر شخصى	3
17-	تتويج المحور الخامس	التتويج الميكانيكي
18-	محاور تحكم CNC	Y1، Y2، X، R، + V.
19-	قوة المحرك الرئيسية	كو	11
20-	نظام CNC	DELEM DA53T
21	طول الآلة	مم		4200
22	عرض الآلة	مم		2100
23	ارتفاع الآلة	مم		2570
24	وزن الآلة	كلغ		8700





التكوين الأساسي:





رقم	اسم	النموذج / التصنيع
1	نظام CNC	جهاز تحكم هولاند ديلم DA53T ، DA58T ، DA66T
2	الكهرباء	فرنسا شنايدر إلكتريك
3	المقياس الخلفي	الكرة اللولبية + دليل خطي ؛3-4 مجموعات من الإصبع تتحرك على مرشد خطي
4	المحرك الرئيسي	محرك مؤازر Estun أو VEICHI
5	أجهزة السيارات	نانجينغ إستون
6	سائق سيرفو	نانجينغ إستون
7	تبديل دواسة	كاكون ، كوريا الجنوبية
8	الختم الدائري	باوزر وبوساك + شامبان ، ألمانيا

9	النظام الهيدروليكي	ريكسروث ، ألمانيا
10	مضخة وقود	ألمانيا ALLEAD عالية الأداء ومنخفضة الضوضاء الداخلية مضخة تروس مضخة الزيت
11	موصل أنبوب الزيت	ألمانيا EMB
12	أداة القمة و V-Die	مجموعة واحدة من الأدوات العلوية القياسية و V Die
13	المقياس الخلفي	تايوان هيوين الكرة اللولبية والسكك الحديدية دليل خطي
14	اسطوانة الزيت	تايفنغ الصين
15	تحامل سريع	ماركة صينية
16	تعويض الانحراف	التعويض الميكانيكي / طاولة التتويج

17	صريف الحاكم	إيطاليا GIVI
18	المحور القياسي	4 +1 (Y1، Y2، X، R، + V)



مبادئ ومميزات الجهاز:



● الإطار مصنوع من هيكل ملحوم بألواح فولاذية ، والمنازل اليمنى واليسرى ، وطاولة العمل وقاعدة الأسطوانة ملحومة في إطار كامل.بعد اللحام ، يتم التخلص من الضغط الداخلي عن طريق التقسية ، وبالتالي فإن الفولاذ كله قوي والاستقرار جيد.



● الترددات العاليةتكنولوجيا التحكم الهيدروليكي ، أسرع وأكثر كفاءة ودقة.



● يتم إحضار المقياس الخلفي لفرامل الضغط CNC القياسية بنظام القياس الخلفي بإصبعين ، كما هو الحال بالنسبة لقطع العمل ذات الأشكال المعقدة ، يتوفر نظام قياس خلفي بأربعة أو خمسة أصابع والقوالب المقابلة للاختيار من بينها.



● وفقًا لبيانات الصفائح المعدنية المدخلة على مكبس الضغط ، يمكن لنظام CNC أن يحسب ويعدل تلقائيًا تعويض انحراف الجدول مما ينتج عنه طول موحد لجميع زوايا قطع العمل.



● المسافة والارتفاع منسدادة خلفيةويتم التحكم في شوط الرام بواسطة نظام CNC ، وهو مريح وسريع.



● تم تشكيل أسطوانة الزيت بتدفقات كاملة للحصول على أفضل حالة ، مثل التشكيل بالحدادة ، والمروية ، والمخففة ، والطحن الدقيق ، ثم الطلاء بالكروم الصلب وعمليات أخرى.أخيرًا تجميع استيراد حلقة الختم ، ظاهرة تسرب الزيت في خدمة العملاء.



● يتبنى النظام الهيدروليكي النظام الهيدروليكي المتكامل لطريق الزيت لتقليل تركيب خط الأنابيب.



● يتيح استخدام تعويض الانحراف الميكانيكي الوصول إلى قطع العمل المنتظمة ذات الطول الكامل.مما يجعل الجدول يحدث حركة نسبية ويشكل منحنى محدب مثاليًا ، مما يضمن عدم تغيير المواضع النسبية مع شريط التمرير.







إدخال الأجزاء الرئيسية:



--ميزات نظام هولاند ديلم DA-53T:

تقدم سلسلة DA-50T أسهل برمجة CNC استنادًا إلى واجهة مستخدم Delem الرسومية التي تعمل باللمس.تضيف DA-53T المدمجة الجديدة حلًا متطورًا للتحكم باللمس الكامل لمكابح الضغط المتزامنة.

يمكن دمج هذا التحكم المستند إلى اللوحة ، وهو قياسي قادر على التحكم في ما يصل إلى 4 محاور ، في الخزانات بالإضافة إلى استخدامه في مبيت ذراع التعلق الاختياري.توفر شاشة TFT الملونة عالية الدقة مقاس 10.1 بوصات ، مع تقنية اللمس المتعدد من الدرجة الصناعية ، إمكانية الوصول إلى واجهة مستخدم Delem التي أثبتت كفاءتها. وهي تتيح التنقل المباشر باللمس "بالمفتاح السريع" بين برمجة المنتج والإنتاج الفعلي. توجد الوظائف عند الحاجة ، تقدم بيئة عمل محسنة في جميع أنحاء التطبيق بأكمله.

يتم تقليل انحناءات ضبط الماكينة واختبارها إلى الحد الأدنى من خلال تسلسل عمل سريع وسهل من البرنامج إلى الإنتاج. تتيح واجهة USB النسخ الاحتياطي السريع للمنتج والأداة باستخدام بطاقات ذاكرة USB.

وظائف التحكم في الماكينة القياسية هي Y1-Y2 ، X ، محور R والتتويج.يمكن أيضًا تعيين محور المقياس الخلفي الثاني كمحور Z.



ميزات DA-53T:

ل "مفتاح التشغيل السريع" التنقل باللمس

ل 10.1 "لون عالي الدقة TFT

ل ما يصل إلى 4 محاور (Y1 ، Y2 + 2 محاور إضافية)

ل السيطرة على التتويج

ل مكتبة الأدوات / المواد / المنتجات

ل التحكم المؤازرة وعاكس التردد

l خوارزميات التحكم المتقدمة في المحور Y للصمامات ذات الحلقة المغلقة وكذلك الصمامات المفتوحة.

ل TandemLink (خيار)

ل وصلة ذاكرة USB

ل Profile-53TL برنامج غير متصل بالشبكة





 - النظام الهيدروليكي الألماني ريكسروث:













- أختام باوزر الألمانية وبوساك + شامبان

قدرة قوية ضد البثق للفجوة

لن يتم ثني الأختام أو قلبها

مقاومة جيدة للتآكل وسهولة التجميع

مانعة للتسرب جيدة











- مسطرة مستشعر GIVI

تستخدم فرامل الضغط CNC تحكم مؤازر كهربائي هيدروليكي مغلق بالكامل ،

يمكن أن تكون إشارات موضع ذاكرة الوصول العشوائي ردود فعل لنظام CNC من جانبين مستشعر المسطرة ،

ثم تقوم وحدة التحكم CNC DA58T بضبط كمية تدفق الزيت عن طريق تغييرحجم الفتحمن الصمام المتزامن

، بموجب هذا يتم التحكم في ذاكرة الوصول العشوائي Y1 ، Y2 تعمل على نفس المستوى ، مع الحفاظ على الحالة الموازية لمنضدة العمل.









- طاولة التتويج الميكانيكية

• تستخدم آلية تعويض الانحراف المحلية هيكل تعويض جدول التداخل الميكانيكي.تحكم CNC تحكم آلي في الحساب.
• تتكون كل مجموعة من عدة مجموعات من الأسطح المنحنية ثلاثية الأبعاد ذات المنحدرات المختلفة.منحنى التعويض أقرب إلى منحنى التشوه للوحة المنزلقة ، مما يحسن بشكل كبير من دقة المعالجة لماكينة الثني.







- المقياس الخلفي

● المحور X مدفوع بمحرك مؤازر عبر لولب كروي

● محور R مدفوع بمحرك مؤازر عبر لولب كروي

● تايوان HIWIN الكرة اللولبية ودليل الخطوط الملاحية المنتظمة

● جميع المحركات المؤازرة

  ● ضبط يدوي لموقف الأصابع









  - تثبيت سريع لإصلاح الأداة العلوية بسهولة









- مجموعة واحدة من الأدوات العلوية القياسية ومزدوج V-Die (نمط أمادا)

المواد: 42CrMo أو حسب الطلب

عملية التبريد الشاملة ، الصلابة العالية ومقاومة التآكل الجيدة.

مزدوج V-die V8 ، V12 ، V16 (حسب الطلب)











  -نظام كهربائي موثوق

• النظام الكهربائي هو فرانس شنايدر
• مجهزة بخزانة مقاومة للغبار لضمانالنظام الكهربائي عالي الجودة
• افتح الباب وأوقف التشغيل ، سائق محرك سيرفو عالي الجودة.
