| نوع الجهاز: | الفرامل الصحافة باستخدام الحاسب الآلي ، آلة تصنيع الصفائح المعدنية باستخدام الحاسب الآلي | حالة: | جديد |
|---|---|---|---|
| المواد / المعادن المصنعة: | الفولاذ المقاوم للصدأ والكربون الصلب | وضع التحكم: | نظام CNC ، Delem ، Cybelec ، وحدة تحكم ESA |
| محور CNC: | 6 + 1 محاور ، 8 + 1 محاور ، أو أكثر | محاور X ، R ، Z: | محركات مؤازرة القيادة |
| عمق الحلق: | 400 مم أو أكثر | المحرك الرئيسي: | أجهزة السيارات |
| القوة الاسمية: | 200 ت | ذاكرة الوصول العشوائي السكتة الدماغية: | 200 ملم |
| Max. الأعلى. opening height ارتفاع الفتح: | 560 ملم | قوة: | 15 كيلو واط |
| الدعم الأمامي: | ذراع دعم أمامي CNC ينزلق على دليل خطي | المقياس الخلفي: | لولب كروي + موجه خطي ، محاور X ، R ، Z |
| إضاءة: | الغطاء الأمامي مع مصباح LED | وزن الآلة: | 11000 كجم |
| اللون: | رمادي أسود + أحمر ، حسب الطلب | الجهد االكهربى: | 220V / 380V / 415V / 440V 50HZ / 60HZ ، حسب الطلب |
| توفير خدمة ما بعد البيع: | المهندسين المتاحين لخدمة الآلات في الخارج ، الدعم عبر الإنترنت ، الدعم الفني للفيديو | إصدار الشهادات: | CE/ISO |
| ضمان: | سنة واحدة | ||
| تسليط الضوء: | 15kw Cnc الهيدروليكية الصحافة آلة الفرامل,آلة الفرامل الهيدروليكية الصحافة باستخدام الحاسب الآلي 560 مم,560 مم آلة الصحافة الهيدروليكية باستخدام الحاسب الآلي |
||

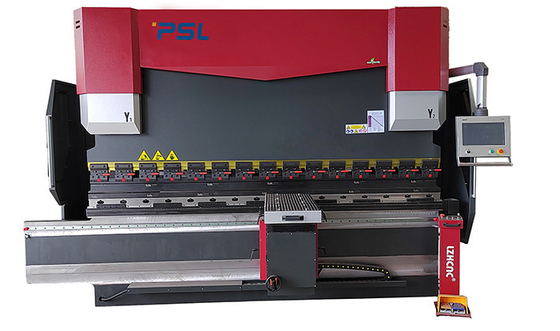

تصميم جديد لآلة الثني CNC وآلة الثني لمعالجة الصفائح المعدنية
مقدمة تطبيق آلة الثني CNC ،
التكوين الأساسي لمكبح الضغط CNC:
| رقم | اسم | النموذج / التصنيع |
| 1 | نظام CNC |
هولاند ديلم DA66T ، DA69T ESA S650 ، S860 CYBELEC CT12 إل زد -1000 |
| 2 | الكهرباء | فرنسا شنايدر |
| 3 | المقياس الخلفي | الكرة اللولبية + دليل خطي ؛2 مجموعات من الأصابع تتحرك على دليل خطي |
| 4 | المحرك الرئيسي | أجهزة السيارات |
| 5 | أجهزة السيارات | Estun (محاور X ، R ، Z للمقياس الخلفي) |
| 6 | سائق سيرفو | Estun (متابعة الجبهة لأعلى / لأسفل) |
| 7 | تبديل دواسة | كاكون ، كوريا الجنوبية |
| 8 | الختم الدائري | باوزر وبوساك + شامبان ، ألمانيا |
| 9 | النظام الهيدروليكي | ريكسروث ، ألمانيا |
| 10 | مضخة وقود | ألمانيا ALLEAD مضخة ترسية داخلية |
| 11 | وصلات أنبوب الزيت | ألمانيا EMB |
| 12 | أداة القمة و V-Die | مجموعة واحدة من الأدوات العلوية القياسية و V Die |
| 13 | المقياس الخلفي | تايوان الكرة اللولبية والموجه الخطي |
| 14 | اسطوانة الزيت | تايفنغ الصين |
| 15 | تحامل سريع | الطراز الاوروبي |
| 16 | تعويض الانحراف | التعويض الميكانيكي / طاولة التتويج |
| 17 | صريف الحاكم | ايطاليا GIVI / اسبانيا فاجور |
| 18 | المحور القياسي | 8 + 1 (Y1، Y2، X، R، Z1، Z2، Z3، Z4 + V) |
مبدأ ومميزات آلة الثني CNC:
1 ، هيكل آلة الثني CNC:
1) الهيكل الكامل الملحوم بالفولاذ ؛ليتم لحام المنازل اليمنى واليسرى وطاولة العمل وقاعدة الأسطوانة في إطار كامل.
2) بعد اللحام ، يتم التخلص من الضغط الداخلي عن طريق التقسية ، وبالتالي فإن الفولاذ بأكمله قوي والاستقرار.
2) برنامج تحليل العناصر المحدودة ANSYS لضمان موثوقية وقوة إطار الماكينة ودقة الانحناء.
2 ، نظام CNC للتحكم:
1) جميع الإجراءات (X ، R ، Z تشغيل محاور) منسدادة قياس الظهر؛
2) يتم التحكم بضربة الرام
3) يتدفق النظام الهيدروليكي والضغط في وحدتين هيدروليكيتين مؤازرتين
4) تعديل تعويض الانحراف
3 ، النظام الهيدروليكي:
1) نظام تحكم متكامل مستورد منريكسروث ألمانيا؛
2) خزانان للزيت مع محركات رئيسية مؤازرة + مضخات + لوحات صمامات تقود أسطوانتين منفصلتين ؛
3) تقليل تركيب خطوط الأنابيب ، يتم استخدام زيت أقل ودرجة حرارة الزيت منخفضة لفترة طويلة ؛
4) ضمان استقرار العمل والمظهر الأفضل.
4 ، اثنين من اسطوانات الزيت الرئيسية:
1) وضع التحكم في الحلقة المغلقة: لوحات الصمامات المؤازرة الألمانية وحاكم الشبكة المستورد ؛
2)تردد عاليتكنولوجيا التحكم الهيدروليكي ، أسرع وأكثر كفاءة ودقة.
3) مختلفة تمامًا عن آلات الثني الميكانيكية التقليدية ؛
4) دقة عالية في تموضع الانزلاق والانحناء ؛
5 ، سدادة قياس الظهر:
1) الكرة اللولبية عالية الجودة والموجه الخطي لضمان دقة التوقف.
2) يتوفر المزيد من الحجب متعدد المحاور الوظيفية وفقًا لمتطلبات العميل.
3)مجموعتان قياسيتان من الأصابع مثبتة في دليل خطي مثبتة على شعاع قياس خلفي ، فيما يتعلق بقطع عمل الأشكال المعقدة ، يتوفر نظام قياس خلفي بأربعة أو خمسة أصابع والقوالب المقابلة للاختيار من بينها.
6 ، الجبهة التالية الذراع:
1) محركات مؤازرة تقود الذراع الداعمة لأعلى ولأسفل بعد اللوحة المنحنية.
2) خاص لثني الألواح ذات الأحجام الكبيرة لإنقاذ العمال وتجنب الحوادث.
7 ، الجسم وجهان:
1) يتم تركيب الألواح على شكل C على كلا الجانبين ؛
2) تم إصلاح مسطرة الشبكة ذات الدقة العالية بين الألواح على شكل C والرام.
3) تجنب التأثيرات على دقة الانحناء الناتجة عن تشويه جسم الآلة أثناء الانحناء.
إدخال الأجزاء الرئيسية:
- تحكم CNC DELEM DA53T:
- GIVI مقضب المسطرة
تستخدم فرامل الضغط CNC تحكم مؤازر كهربائي هيدروليكي مغلق بالكامل ،
يمكن أن تكون إشارات موضع ذاكرة الوصول العشوائي ردود فعل لنظام CNC من جانبين مستشعر المسطرة ،
ثم تقوم وحدة التحكم CNC DA66T بضبط كمية تدفق الزيت عن طريق تغييرحجم الفتحمن الصمام المتزامن
، بموجب هذا ، يتم التحكم في ذاكرة الوصول العشوائي Y1 ، Y2 تعمل على نفس المستوى ، مع الحفاظ على الحالة الموازية لمنضدة العمل.
- جدول التتويج الميكانيكي / التعويض
- سدادة المقياس الخلفي ،
● المحور X مدفوعة بمحرك مؤازر
● محور R مدفوعة بمحرك مؤازر
● محاور Z1 و Z2 (الإصبع 1 و 2) مدفوعة بمحرك مؤازر(اختياري)
● محاور Z3 و Z4 مدفوعة بمحركات مؤازرة لدعم متابعة الألواح الفولاذية أثناء الانحناء (اختياري)
● جميع المحاور مدفوعة بمحركات سيرفو
- أذرع دعم أمامية
- تثبيت سريع لإصلاح أداة Top بسرعة وسهولة
- أداة Top Standard و Double V-Die (نمط Amada) على الماكينة
المواد: 42CrMo
عملية التبريد الشاملة ، الصلابة العالية ومقاومة التآكل الجيدة.
مفردة أو مزدوجة V-die V8 ، V12 ، V16 (حسب الطلب)
- ألمانيا BAUSER و Busak + Shamban الأختام الأسطوانية
-نظام كهربائي موثوق
- حراسة سلامة الليزر
معلمات الفرامل الصحافة CNC سلسلة HPB ،
| نموذج |
القوة (كن) |
الأعلى.طول (مم) |
ديس.بين البيوت (مم) |
عمق الحلق (مم) |
السكتة الدماغية (مم) |
الأعلى.افتتاح (مم) |
قوة (كيلوواط) |
اكس ترافيل (مم) |
اكس سبيد (مم / ثانية) |
L * W * H (مم) |
وزن (طن) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 63 طن / 2500 | 630 | 2500 | 1960 | 400 | 150 | 480 | 5.5 | 500 | 200 | 2850 * 1750 * 2350 | 6 |
| 80 طن / 3200 | 800 | 2500 | 2600 | 400 | 200 | 480 | 7.5 | 500 | 200 | 3850 * 1850 * 2550 | 7.2 |
| 110 طن / 3200 | 1100 | 3200 | 2600 | 400 | 200 | 480 | 7.5 | 500 | 200 | 3850 * 1850 * 2600 | 8.0 |
| 110 طن / 4000 | 1100 | 4000 | 3200 | 400 | 200 | 480 | 7.5 | 500 | 200 | 4610 * 1850 * 2700 | 10.5 |
| 130 طن / 3200 | 1300 | 3200 | 2600 | 400 | 200 | 480 | 11 | 500 | 200 | 3850 * 1850 * 2600 | 9 |
| 130 طن / 4000 | 1300 | 4000 | 3200 | 400 | 200 | 480 | 11 | 500 | 200 | 4610 * 1850 * 2700 | 11.5 |
| 170 طن / 3200 | 1700 | 3200 | 2600 | 400 | 200 | 480 | 11 | 500 | 200 | 3900 * 1900 * 2600 | 10.5 |
| 170 طن / 4000 | 1700 | 4000 | 3200 | 400 | 200 | 480 | 11 | 500 | 200 | 4650 * 1900 * 2700 | 12.5 |
| 200 طن / 3200 | 2000 | 3200 | 2600 | 400 | 200 | 480 | 15 | 500 | 200 | 3900 * 1900 * 2700 | 12 |
| 200 طن / 4000 | 2000 | 4000 | 3200 | 400 | 200 | 480 | 15 | 500 | 200 | 4700 * 1900 * 2700 | 13 |
| 250 طن / 3200 | 2500 | 3200 | 2600 | 400 | 200 | 480 | 15 | 500 | 200 | 3900 * 2100 * 2800 | 14 |
| 250 طن / 4000 | 2500 | 4000 | 3200 | 400 | 200 | 480 | 15 | 500 | 200 | 4650 * 2100 * 2850 | 15.5 |
| 320 طن / 3200 | 3200 | 3200 | 2600 | 400 | 200 | 480 | 22 | 500 | 200 | 3930 * 2110 * 3200 | 19 ت |
| 320 طن / 4000 | 3200 | 4000 | 3200 | 400 | 200 | 480 | 22 | 500 | 200 | 4830 * 2110 * 3200 | 22 طن |
| 400 طن / 4000 | 4000 | 4000 | 3200 | 400 | 320 | 600 | 30 | 500 | 200 | 4850 * 2450 * 3500 | 28 طن |
| 500 طن / 6000 | 5000 | 6000 | 4900 | 500 | 320 | 600 | 37 | 800 | 200 | 6500 * 2810 * 4500 | 42 طن |
| 600 طن / 6000 | 6000 | 6000 | 4900 | 500 | 320 | 600 | 45 | 800 | 200 | 6500 * 2910 * 5100 | 50 طن |
| 800 طن / 6000 | 8000 | 6000 | 4720 | 700 | 400 | 600 | 55 | 800 | 200 | 6500 * 2950 * 5300 | 75 طن |
ملاحظات: تم صنع هذه المعلمة في نظام 2019.إذا لم يتم تحديث المعلمات في الوقت المناسب ، يرجى فهمها والاتصال بنا ..
