تفاصيل المنتج:
شروط الدفع والشحن:
|
| نوع الجهاز: | آلة الثني الآلي للروبوت CNC الصحافة الفرامل | حالة: | جديد |
|---|---|---|---|
| المواد / المعادن المصنعة: | الفولاذ المقاوم للصدأ ، الكربون الصلب ، لوحة الألومنيوم ، ورقة النحاس | وضع التحكم: | نظام CNC ، Delem ، Cybelec ، وحدة تحكم ESA |
| محور CNC: | 4 + 1 محاور / 6 + 1 محاور + 6 محاور روبوت | محاور X ، R ، Z: | محركات مؤازرة القيادة |
| عمق الحلق: | 400 مم أو أكثر | المحرك الرئيسي: | اثنين من المحركات المؤازرة |
| القوة الاسمية: | 110 ت | ذاكرة الوصول العشوائي السكتة الدماغية: | 200 ملم |
| Max. الأعلى. opening height ارتفاع الفتح: | 480 ملم | قوة: | 11 كيلو واط |
| المقياس الخلفي: | لولب كروي + موجه خطي ، محاور X ، R ، Z | التغذية الأمامية: | لوح تغذية آلي للروبوت Fll |
| إضاءة: | الغطاء الأمامي مع مصباح LED | وزن الآلة: | 8000 كجم + 1000 كجم |
| اللون: | رمادي أسود + أحمر ، حسب الطلب | الجهد االكهربى: | 220V / 380V / 415V / 440V 50HZ / 60HZ ، حسب الطلب |
| يتم توفير خدمة ما بعد البيع: | المهندسين المتاحين لخدمة الآلات في الخارج ، الدعم عبر الإنترنت ، الدعم الفني للفيديو | إصدار الشهادات: | CE/ISO |
| ضمان: | سنة واحدة | ||
| تسليط الضوء: | 110t 3200 CNC الفرامل الهيدروليكية الصحافة,الصحافة الفرامل الألومنيوم,الصحافة الفرامل 3200 |
||

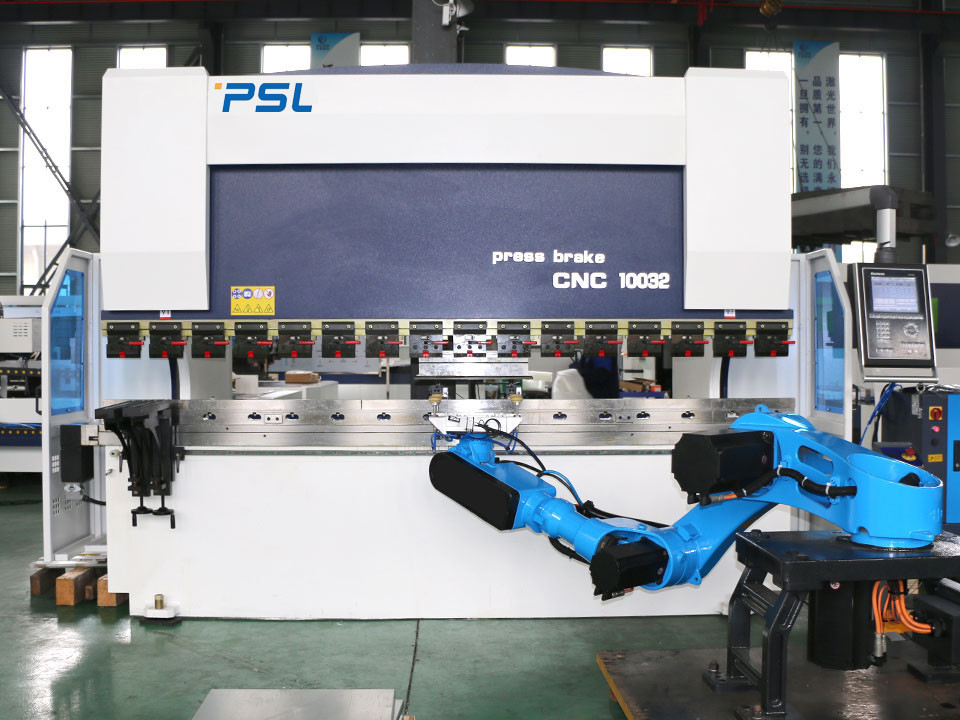

مكبس CNC هيدروليكي هيدروليكي مع ثني آلي للروبوت
مقدمة التطبيق ،
مبدأ وميزات الجهاز:
وصف البرنامج (خطوات التشغيل):
يضغط العامل على زر البداية ←
يأخذ الروبوت المادة من لوحة المواد العلوية ويضعها على منصة مركز الجاذبية →
بعد تحديد الموضع ، يأخذ الروبوت المادة للانحناء عند آلة الثني ويثني ميزات التشفيه على كلا الجانبين →
بعد الانحناء ، يضع الروبوت قطعة العمل على إطار تحويل الموقف ويغير الوضع →
بعد تغيير الوضع ، يمسك الروبوت بقطعة العمل لثني ميزة الأخدود ذو الرأس المنحنية →
بعد الانحناء ، يضع الروبوت قطعة العمل على لوحة المواد السفلية →
أكمل الانحناء
متطلبات عمل ثني الروبوت:
وقت ثني قطعة واحدة من الروبوت حوالي: دقيقة / قطعة ؛(بمقدار 24 ساعة)
تقدير وقت انحناء الروبوت:
روبوت ثني قطعة عمل واحدة: حول S.
إدخال الأجزاء الرئيسية:
- تحكم CNC DELEM DA53T:
- GIVI مقضب المسطرة
تستخدم فرامل الضغط CNC تحكم مؤازر كهربائي هيدروليكي مغلق بالكامل ،
يمكن أن تكون إشارات موضع ذاكرة الوصول العشوائي ردود فعل لنظام CNC من جانبين مستشعر المسطرة ،
ثم تقوم وحدة التحكم CNC DA66T بضبط كمية تدفق الزيت عن طريق تغييرحجم الفتحمن الصمام المتزامن
، بموجب هذا يتم التحكم في ذاكرة الوصول العشوائي Y1 ، Y2 تعمل على نفس المستوى ، مع الحفاظ على الحالة الموازية لمنضدة العمل.
- جدول التتويج الميكانيكي / التعويض
- سدادة المقياس الخلفي ،
● المحور X مدفوعة بمحرك مؤازر
● محور R مدفوعة بمحرك مؤازر
● محاور Z1 و Z2 (الإصبع 1 و 2) مدفوعة بمحرك مؤازر(اختياري)
● محاور Z3 و Z4 مدفوعة بمحركات مؤازرة لدعم متابعة الألواح الفولاذية أثناء الانحناء (اختياري)
● جميع المحاور مدفوعة بمحركات سيرفو
- تثبيت سريع لإصلاح أداة Top بسرعة وسهولة
- أداة Top Standard و Double V-Die (نمط Amada) على الماكينة
المواد: 42CrMo
عملية التبريد الشاملة ، الصلابة العالية ومقاومة التآكل الجيدة.
مفردة أو مزدوجة V-die V8 ، V12 ، V16 (حسب الطلب)
- ألمانيا BAUSER و Busak + Shamban الأختام الأسطوانية
-نظام كهربائي موثوق
