تفاصيل المنتج:
شروط الدفع والشحن:
|
| حالة: | أحدث نوع | نوع الجهاز: | EPB63T / 2500 آلة ضغط CNC مؤازرة كهربائية كاملة ، آلة تصنيع الصفائح المعدنية باستخدام الحاسب الآلي |
|---|---|---|---|
| المواد / المعادن المصنعة: | الفولاذ المقاوم للصدأ ، الكربون الصلب ، الألومنيوم ، النحاس / النحاس | القوة الاسمية: | 63 ت |
| طول الانحناء: | 2500 مم | وضع التحكم: | جهاز تحكم Delem DA66T ، LZ1000 ، CNC |
| محور CNC: | 3 + 1/4 + 1/6 + 1/8 + 1 محاور ، وأكثر | عمق الحلق: | 300 مم أو أكثر |
| المحرك الرئيسي: | اثنين من المحركات المؤازرة | قوة: | 2 * 5.5 كيلو واط |
| رام لأعلى / لأسفل: | محاور Y1 و Y2 مدفوعة بمحركات مؤازرة | ذاكرة الوصول العشوائي السكتة الدماغية: | 200 ملم |
| Max. الأعلى. opening height ارتفاع الفتح: | 450 ملم | وزن الآلة: | 6000 كجم |
| المقياس الخلفي: | قيادة المحركات المؤازرة ، الكرة اللولبية + الدليل الخطي ، محاور X ، R ، Z | محاور Y و X و R و Z: | جميع محركات مؤازرة القيادة |
| الدعم الأمامي: | أذرع دعم أمامية منزلقة | إضاءة: | الغطاء الأمامي مع مصباح LED |
| اللون: | رمادي أسود + أبيض ، حسب الطلب | الجهد االكهربى: | 220V / 380V / 415V / 440V 50HZ / 60HZ ، حسب الطلب |
| إصدار الشهادات: | CE/ISO | توفير خدمة ما بعد البيع: | المهندسين المتاحين لخدمة الآلات في الخارج ، الدعم عبر الإنترنت ، الدعم الفني للفيديو |
| ضمان: | سنة واحدة | ||
| تسليط الضوء: | 60 طن ضغط الفرامل,8 الفرامل الصحافة القدم,8 'الفرامل الصحافة الهيدروليكية |
||

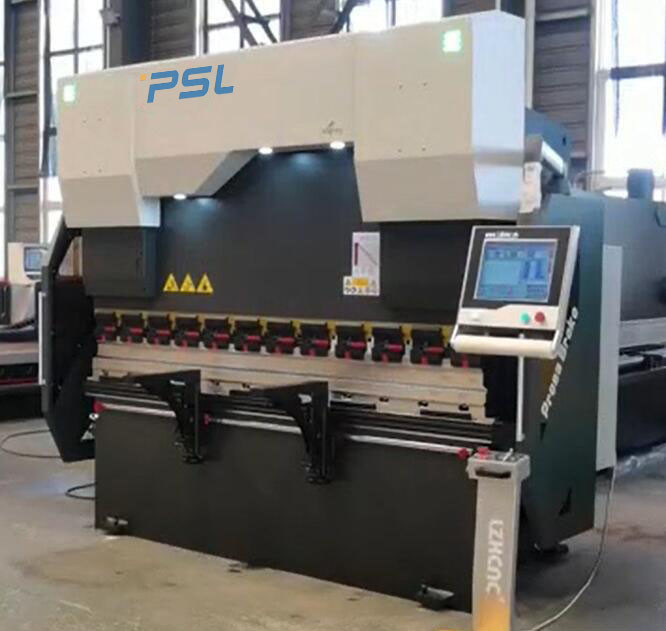

محرك سيرفو كهربائي كامل ماكينة ثني الصفائح المعدنية بضغط الفرامل
مقدمة التطبيق:
1. توفير الطاقة بشكل كبير
يستهلك محرك سيرفو كهربائي نقي طاقة كبيرة عند الانحناء ، وطاقة صغيرة عندما يرتفع المنزلق بدون تحميل ، ولا توجد طاقة تقريبًا عند توقف شريط التمرير.
2. حماية البيئة وعدم التلوث
آلة الثني المؤازرة الكهربائية النقية لا تستخدم الزيت الهيدروليكي ، ولا توجد معالجة للزيوت المهدورة أو التلوث.
3. إن المنزلق لديه سرعة عالية وكفاءة إنتاج عالية
سرعة استجابة المحرك المؤازر أسرع من سرعة استجابة المحرك الهيدروليكي
4. دقة عالية في الانحناء
5. تكلفة صيانة منخفضة
إن نظام النقل لآلة الثني المؤازرة الكهربائية النقية بسيط ، ولا توجد تكلفة صيانة في الأساس ، ولا يلزم سوى تزييت منتظم.
مبدأ ومميزات آلة الثني CNC المؤازرة الكهربائية الكاملة:
1. هيكل هذا المكبس:
1) الهيكل الكامل الملحوم بالفولاذ ؛لالمنازل اليمنى واليسرى ، طاولة العمل ملحومة في إطار كامل.
2) بعد اللحام ، يتم التخلص من الضغط الداخلي عن طريق التقسية ، وبالتالي فإن الفولاذ كله قوي والطعنة.
3) برنامج تحليل العناصر المحدودة ANSYS لضمان موثوقية الآلة والدقة.
2. محرك سيرفو كهربائي بالكامل
تعمل المحركات المؤازرة الكاملة للماكينة على تقليل استهلاك الطاقة بشكل كبير ، مما يجعلها صديقة للبيئة ، بالإضافة إلى ذلك ، لا تتطلب المحركات نفسها زيتًا هيدروليكيًا ، مما يضمن مساحة عمل أكثر نظافة وأمانًا.
3. نظام CNC الاحترافي Delem أو LZ
1) جميع الإجراءات (X ، R ، Z تشغيل محاور) منسدادة خلفية؛
2) شوط رام (محركات مؤازرة بمحور Y1 ، Y2)
3) تعديل تعويض الانحراف
4)يمكن للعميل اختيار نموذج قياس خلفي مختلف
5)يتم استخدام نظام Dutch Delem CNC افتراضيًا ويمكن تخصيصه.
4. برمجة زاوية الانحناء |البرمجة الرسومية

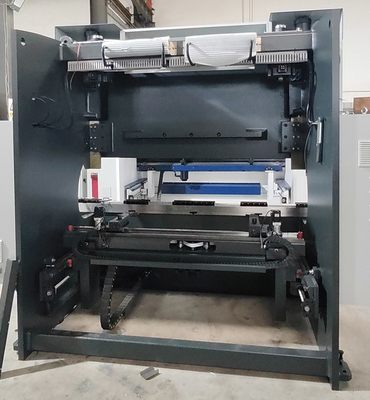

5. هيكل قياس خلفي دقيق
إنها تعتمد اللولب الكروي والموجه الخطي ، والذي يتم تشغيله بواسطة محركات مؤازرة ، ويتم وضع المقياس الخلفي بسرعة ودقة.
يتوفر المزيد من الحجب متعدد المحاور الوظيفية وفقًا لمتطلبات العميل.
مجموعتان قياسيتان من الأصابع مثبتة في دليل خطي مثبتة على شعاع قياس خلفي ، فيما يتعلق بقطع عمل الأشكال المعقدة ، يتوفر نظام قياس خلفي بأربعة أو خمسة أصابع والقوالب المقابلة للاختيار من بينها.
6. أقسام قياسية للأدوات العلوية والسفلية
أقسام القالب هي 10 ، 15 ، 20 ، 30 ، 50 ، 100 ، 300 (سم) ، ويمكن للمستخدم تخصيص الطول.
7 ، لقط سريع لإصلاح أداة الأعلى بسرعة وسهولة
8. جدول تعويض التاج الميكانيكي
في نظام CNC ، يتم إدخال معلمات سمك وطول اللوحة ، وسيقوم نظام CNC تلقائيًا بتعويض الانحراف.
تتكون كل مجموعة من عدة مجموعات من الأسطح المنحنية ثلاثية الأبعاد ذات المنحدرات المختلفة.منحنى التعويض أقرب إلى منحنى التشوه للوحة المنزلقة ، مما يحسن بشكل كبير من دقة المعالجة لماكينة الثني.
9. نظام كهربائي موثوق
المكونات الكهربائية (التقوية ، المقاولين) فرنسا شنايدر
درجة خزانة مقاومة للغبار IP54 لضمان جودة عالية للنظام الكهربائي
وظيفة الباب المفتوح وإيقاف التشغيل
محركات مؤازرة عالية الجودة من Estun
10. حراسة سلامة الليزر
| نموذج اختياري | الصانع | ملاحظات | |
|---|---|---|---|
| نظام CNC |
● DA-53T ● LZ 1000 |
دليم
ESA LZ |
|
| مقياس الظهر | ● 4 + 1 محور ● محور 6 + 1 ● محور 8 + 1 |
PSL بورك |
الكربون الصلب سبائك الألومنيوم |
| نظام الطاقة الرئيسي | ● محرك سيرفو |
فيشي إستون |
Y1 و Y2 |
| ذراع دعم أمامي | ● نوع متحرك واحد السكك الحديدية ● نوع متحرك مزدوج المسار |
PSL |
اختياري |
| حماية | ● الجانب (الدرابزين) + الخلفي (الدرابزين) ● الجانب (الدرابزين + حماية الستارة الخفيفة) + الخلفي (الدرابزين) ● الجانب (الدرابزين + حماية الليزر) + الخلفي (الدرابزين) |
PSL |
اختياري
اختياري |
| تعويض الانحراف | ● التعويض الكهربائي الميكانيكي | ||
| أعلى أداة لقط | ● لقط ميكانيكي سريع | PSL | |
| الكهرباء | ● شنايدر ريلاي ، قواطع | شنايدر | فتح باب حماية الطاقة |
| التبديل القدم | ● التبديل العمودي | كاكون الكوري | |
| يموت أقل | ● Multi-V يموت ● قلب V مزدوج مع قالب أقل |
PSL | يمكن تقسيم الوحدة الأساسية المزدوجة V |
