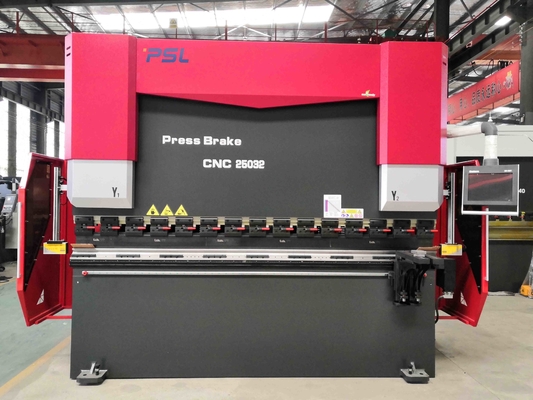

5 6 7 محور صغير باستخدام الحاسب الآلي الصحافة الفرامل معدات كهربائية مزدوجة مضاعفات 170 طن 3200 مم

مزدوج محرك سيرفو تحكم مضخة نظام هيدروليكي CNC الصحافة الفرامل





مقدمة التطبيق ،







مبدأ وميزات الجهاز:





1 ، هيكل آلة الثني CNC:
1) الهيكل الكامل الملحوم بالفولاذ ؛ليتم لحام المنازل اليمنى واليسرى وطاولة العمل وقاعدة الأسطوانة في إطار كامل.

2) بعد اللحام ، يتم التخلص من الضغط الداخلي عن طريق التقسية ، وبالتالي فإن الفولاذ بأكمله قوي والاستقرار.
2) برنامج تحليل العناصر المحدودة ANSYS لضمان موثوقية وقوة إطار الماكينة ودقة الانحناء.



2 ، نظام CNC للتحكم:

1) جميع الإجراءات (X ، R ، Z تشغيل محاور) منسدادة قياس الظهر؛

2) يتم التحكم بضربة الرام

3) يتدفق النظام الهيدروليكي والضغط في وحدتين هيدروليكيتين مؤازرتين

4) تعديل تعويض الانحراف





3 ، النظام الهيدروليكي:
1) نظام تحكم متكامل مستورد منريكسروث ألمانيا؛
2) خزانان للزيت مع محركات رئيسية مؤازرة + مضخات + لوحات صمامات تقود أسطوانتين منفصلتين ؛

3) تقليل تركيب خطوط الأنابيب ، يتم استخدام زيت أقل ودرجة حرارة الزيت منخفضة لفترة طويلة ؛
4) ضمان استقرار العمل والمظهر الأفضل.



4 ، اثنين من اسطوانات الزيت الرئيسية:
1) وضع التحكم في الحلقة المغلقة: لوحات الصمامات المؤازرة الألمانية وحاكم الشبكة المستورد ؛

2)تردد عاليتكنولوجيا التحكم الهيدروليكي ، أسرع وأكثر كفاءة ودقة.
3) مختلفة تمامًا عن آلات الثني الميكانيكية التقليدية ؛
4) دقة عالية في تموضع الانزلاق والانحناء ؛


5 ، سدادة قياس الظهر:
1) الكرة اللولبية عالية الجودة والموجه الخطي لضمان دقة التوقف.
2) يتوفر المزيد من الحجب متعدد المحاور الوظيفية وفقًا لمتطلبات العميل.

3)مجموعتان قياسيتان من الأصابع مثبتة في دليل خطي مثبتة على شعاع قياس خلفي ، فيما يتعلق بقطع عمل الأشكال المعقدة ، يتوفر نظام قياس خلفي بأربعة أو خمسة أصابع والقوالب المقابلة للاختيار من بينها.



6 ، الجسم وجهان:
1) يتم تركيب الألواح على شكل C على كلا الجانبين ؛
2) تم إصلاح مسطرة الشبكة ذات الدقة العالية بين الألواح على شكل C والرام.
3) تجنب التأثيرات على دقة الانحناء الناتجة عن تشويه جسم الآلة أثناء الانحناء.









إدخال الأجزاء الرئيسية:



- وحدة تحكم CNC DELEM DA53T:











- GIVI مقضب المسطرة

تستخدم فرامل الضغط CNC تحكم مؤازر كهربائي هيدروليكي مغلق بالكامل ،

يمكن أن تكون إشارات موضع ذاكرة الوصول العشوائي ردود فعل لنظام CNC من جانبين مستشعر المسطرة ،

ثم تقوم وحدة التحكم CNC DA66T بضبط كمية تدفق الزيت عن طريق تغييرحجم الفتحمن الصمام المتزامن

، بموجب هذا ، يتم التحكم في ذاكرة الوصول العشوائي Y1 ، Y2 تعمل على نفس المستوى ، مع الحفاظ على الحالة الموازية لمنضدة العمل.









- جدول التتويج الميكانيكي / التعويض

• تستخدم آلية تعويض الانحراف المحلية هيكل تعويض جدول التداخل الميكانيكي.تحكم CNC تحكم آلي في الحساب.









- سدادة المقياس الخلفي ،

● المحور X مدفوعة بمحرك مؤازر

● محور R مدفوعة بمحرك مؤازر

● محاور Z1 و Z2 (الإصبع 1 و 2) مدفوعة بمحرك مؤازر(اختياري)

  ● محاور Z3 و Z4 مدفوعة بمحركات مؤازرة لدعم متابعة الألواح الفولاذية أثناء الانحناء (اختياري)

● جميع المحاور مدفوعة بمحركات سيرفو











  - تثبيت سريع لإصلاح أداة Top بسرعة وسهولة









- أداة Top Standard و Double V-Die (نمط Amada) على الماكينة

المواد: 42CrMo

عملية التبريد الشاملة ، الصلابة العالية ومقاومة التآكل الجيدة.

مفردة أو مزدوجة V-die V8 ، V12 ، V16 (حسب الطلب)









- ألمانيا BAUSER و Busak + Shamban الأختام الأسطوانية









  -نظام كهربائي موثوق

• المكونات الكهربائية (التقوية ، المقاولين) فرنسا شنايدر
• درجة خزانة مقاومة للغبار IP54 لضمانالنظام الكهربائي عالي الجودة
• وظيفة الباب المفتوح وإيقاف التشغيل
• محركات مؤازرة عالية الجودة من Estun







- حراسة سلامة الليزر













التكوين الأساسي:





رقم	اسم	النموذج / التصنيع
1	نظام CNC	وحدة تحكم هولندا Delem DA66T ESA S650 CYBELEC CT12 إل زد -1000
2	الكهرباء	فرنسا شنايدر
3	المقياس الخلفي	الكرة اللولبية + دليل خطي ؛2 مجموعات من الأصابع تتحرك على دليل خطي
4	المحرك الرئيسي	اثنين من المحركات المؤازرة
5	أجهزة السيارات	نانجينغ إستون (مقياس خلفي)
6	سائق سيرفو	نانجينغ إستون (مقياس خلفي)
7	تبديل دواسة	كاكون ، كوريا الجنوبية
8	الختم الدائري	باوزر وبوساك + شامبان ، ألمانيا

9	النظام الهيدروليكي	ريكسروث ، ألمانيا
10	مضخة وقود	ألمانيا ALLEAD مضخة ترسية داخلية
11	وصلات أنبوب الزيت	ألمانيا EMB
12	أداة القمة و V-Die	مجموعة واحدة من الأدوات العلوية القياسية و V Die
13	المقياس الخلفي	تايوان الكرة اللولبية والموجه الخطي
14	اسطوانة الزيت	تايفنغ الصين
15		ماركة صينية
16	تعويض الانحراف	التعويض الميكانيكي / طاولة التتويج

17	صريف الحاكم	إيطاليا GIVI / أسبانيا Fagor
18	المحور القياسي	4 + 1 (Y1، Y2، X، R، + V)
