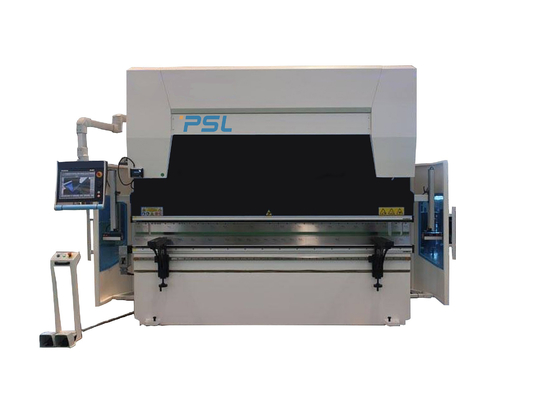

DELEM DA66T Da 65 CNC الهيدروليكية الصحافة الفرامل علبة الكابلات الانحناء آلة 63 طن 2500 مم

السيارات ثني الصفائح المعدنية CNC الهيدروليكية الصحافة الفرامل المؤازرة المحرك الرئيسي



مقدمة التطبيق ،

تستخدم فرامل الضغط CNC الأدوات (الأدوات القياسية أو الخاصة) لثني الصفائح المعدنية إلى قطع عمل بأشكال المقطع العرضي الهندسي المختلفة.

إنها آلة تشكيل الصفائح المعدنية مصممة لمعالجة الصفائح المعدنية المدلفنة على البارد.

تستخدم على نطاق واسع في صناعة ثني الصفائح المعدنية ، مثل السيارات ، وتصنيع الطائرات ، والصناعات الخفيفة ، وبناء السفن ، والحاويات ، والمصاعد ، ومركبات السكك الحديدية وغيرها من الصناعات.

تساعدك آلة الثني CNC هذه على تسهيل عملية الانحناء وتحسين كفاءة الانحناء إلى حد كبير.





مبدأ وميزات الجهاز:



1 ، هيكل الصحافة الفرامل:
1) الهيكل الكامل الملحوم بالفولاذ ؛ليتم لحام المنازل اليمنى واليسرى وطاولة العمل وقاعدة الأسطوانة في إطار كامل.

2) بعد اللحام ، يتم التخلص من الضغط الداخلي عن طريق التقسية ، وبالتالي فإن الفولاذ كله قوي والاستقرار جيد.
2) برنامج تحليل العناصر المحدودة ANSYS لضمان موثوقية الآلة والدقة.



2 ، النظام الهيدروليكي:
1) نظام تحكم متكامل مستورد منريكسروث ألمانيا؛
2) تقليل تركيب خطوط الأنابيب ؛
3) ضمان استقرار العمل والمظهر الأفضل.





3 ، اسطوانات الزيت الرئيسية:
1) وضع التحكم في الحلقة المغلقة: صمام مؤازر كهربائي هيدروليكي ألمانيا ومسطرة صريف مستوردة ؛

2)تردد عاليتكنولوجيا التحكم الهيدروليكي ، أسرع وأكثر كفاءة ودقة.
3) مختلفة تمامًا عن آلات الثني الميكانيكية التقليدية ؛
4) دقة عالية لموضع الانزلاق والانحناء ؛
5) عملية دقيقة ومستقرة





4 ، جدول التتويج الميكانيكي / التعويض



1) تستخدم آلية تعويض الانحراف المحلية هيكل تعويض جدول التداخل الميكانيكي.جهاز التحكم CNC التحكم الآلي في الحساب.

2) تتكون كل مجموعة من عدة مجموعات من الأسطح المنحنية ثلاثية الأبعاد ذات المنحدرات المختلفة.منحنى التعويض أقرب إلى منحنى التشوه للوحة المنزلقة ، مما يحسن بشكل كبير من دقة المعالجة لماكينة الثني.









5 ، نظام قياس الظهر:
1) الكرة اللولبية عالية الجودة والموجه الخطي لضمان دقة التوقف.
2) يتوفر المزيد من الحجب متعدد المحاور الوظيفية وفقًا لمتطلبات العميل.

3)مجموعتان قياسيتان من الأصابع مثبتة في دليل خطي مثبتة على شعاع قياس خلفي ، فيما يتعلق بقطع عمل الأشكال المعقدة ، يتوفر نظام قياس خلفي بأربعة أو خمسة أصابع والقوالب المقابلة للاختيار من بينها.





6 ، الجسم وجهان:
1) الألواح على شكل C مثبتة على كلا الجانبين ؛
2) مسطرة مقضب عالية الدقة على لوحات على شكل C ؛
3) تجنب التأثيرات على دقة الانحناء الناتجة عن تشويه جسم الآلة أثناء عملية الانحناء.



7 ، سلسلة Delem تحكم CNC:

1) جميع الإجراءات (محاور X ، R تعمل) منسدادة خلفية؛

2) ضربة رام (محاور Y1 ، Y2)

3) تدفق النظام الهيدروليكي والضغط

4) تعديل تعويض الانحراف

5)يمكن للعميل اختيار نموذج قياس خلفي مختلف

X + R ؛(DA53T ، DA58T)

X + R + Z1 + Z2 ؛(باستخدام DA-66T ، DA-69T)

X + X (دلتا) + R + Z1 + Z2 ؛(باستخدام DA-66T ، DA-69T)

X1 + X2 + R1 + R2 + Z1 + Z2.(باستخدام DA-66T ، DA-69T).

 X1 + X2 + R1 + R2 + Z1 + Z2 + Z3 + Z4.(باستخدام DA-66T ، DA-69T).







8 ، مستشعر GIVI الحاكم

1) تستخدم فرامل الضغط CNC تحكم مؤازر كهربائي هيدروليكي مغلق بالكامل ،

2) يمكن أن تكون إشارات موضع ذاكرة الوصول العشوائي ردود فعل لنظام CNC من جانبين مستشعر الحاكم ،

3) ثم تقوم وحدة التحكم CNC DA58T بضبط كمية تدفق الزيت عن طريق تغييرحجم الافتتاحمن الصمام المتزامن

، بموجب هذا يتم التحكم في ذاكرة الوصول العشوائي Y1 ، Y2 تعمل على نفس المستوى ، مع الحفاظ على الحالة الموازية لمنضدة العمل.





9 ، لقط سريع لإصلاح أداة الأعلى بسرعة وسهولة







10. الأداة العلوية القياسية و Double V-Die (نمط Amada) على الماكينة

المواد الخام: 42CrMo

   مفردة أو مزدوجة V-die V8 ، V12 ، V16 (حسب الطلب)

عملية التبريد الشاملة ، الصلابة العالية ومقاومة التآكل الجيدة.









11 ، ألمانيا BAUSER و Busak + Shamban Seals

قدرة قوية ضد البثق للفجوة

لن يتم ثني الأختام أو قلبها

مقاومة جيدة للتآكل وسهولة التجميع

مانعة للتسرب جيدة







12 ،نظام كهربائي موثوق

• مكون كهربائي (مرحل ، المقاولين) فرنسا شنايدر
• درجة خزانة مقاومة للغبار IP54 لضمان جودة عالية للنظام الكهربائي
• وظيفة الباب المفتوح وإيقاف التشغيل
• محركات مؤازرة عالية الجودة من Estun إلى محاور X و R و Z.
• محرك رئيسي مؤازر لتوفير الطاقة وتكلفة الطاقة.









التكوين الأساسي:





لا	اسم	النموذج / التصنيع
1	نظام CNC	جهاز تحكم هولاند ديلم DA53T ، DA58T ، DA66T ESA S630، S640، S650 CYBELEC CT8 ، CT12 إل زد -1000
2	الكهرباء	فرنسا شنايدر إلكتريك
3	المقياس الخلفي	الكرة اللولبية + دليل خطي ؛2 مجموعات من الأصابع تتحرك على دليل خطي
4	المحرك الرئيسي	محرك سيمنز AC
5	أجهزة السيارات	نانجينغ إستون
6	سائق سيرفو	نانجينغ إستون
7	تبديل دواسة	كاكون ، كوريا الجنوبية
8	الختم الدائري	باوزر وبوساك + شامبان ، ألمانيا

9	النظام الهيدروليكي	ريكسروث ، ألمانيا
10	مضخة وقود	ألمانيا ALLEAD عالية الأداء ومنخفضة الضوضاء الداخلية مضخة تروس مضخة الزيت
11	موصل أنبوب الزيت	ألمانيا EMB
12	أداة القمة و V-Die	مجموعة واحدة من الأدوات العلوية القياسية و V Die
13	المقياس الخلفي	تايوان هيوين الكرة اللولبية والسكك الحديدية دليل خطي
14	اسطوانة الزيت	تايفنغ الصين
15	تحامل سريع	ماركة صينية
16	تعويض الانحراف	التعويض الميكانيكي / طاولة التتويج

17	صريف الحاكم	إيطاليا GIVI
18	المحور القياسي	4 +1 (Y1، Y2، X، R، + V)
