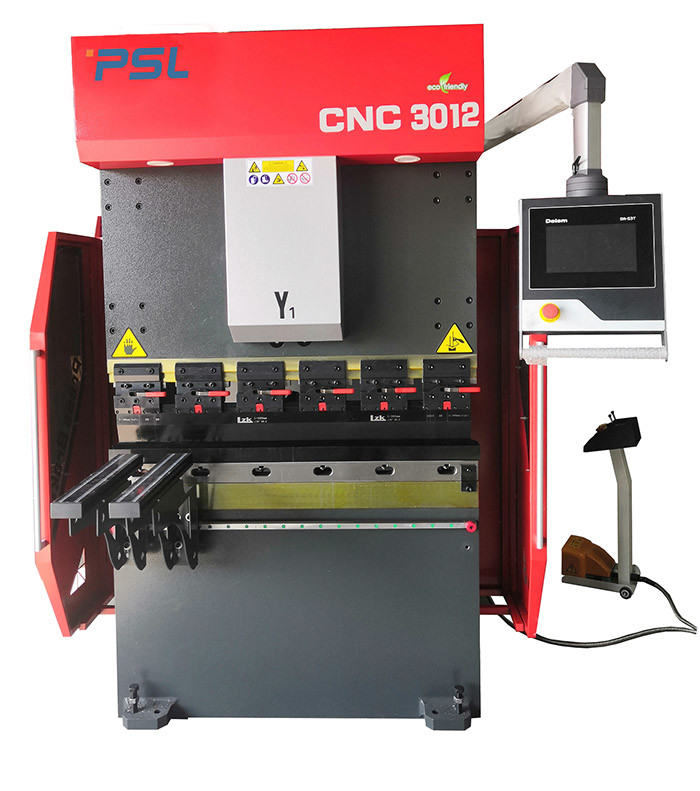

متعددة المحور 30 ​​طن مصغرة CNC الكهربائية الهيدروليكية الصحافة الفرامل الانحناء آلة

متعددة المحاور التصنيع باستخدام الحاسب الآلي الصفائح المعدنية تلفيق الفرامل الصحافة الكهروهيدروليكية



مبدأ وميزات الجهاز:



1 ، هيكل الصحافة الفرامل:
1) الهيكل الكامل الملحوم بالفولاذ ؛ليتم لحام المنازل اليمنى واليسرى وطاولة العمل وقاعدة الأسطوانة في إطار كامل.

2) بعد اللحام ، يتم التخلص من الضغط الداخلي عن طريق التقسية ، وبالتالي فإن الفولاذ كله قوي والاستقرار جيد.
2) برنامج ANSYS لتحليل العناصر المحدودة لضمان موثوقية الآلة والدقة.



2 ، النظام الهيدروليكي:
1) نظام تحكم متكامل مستورد منريكسروث ألمانيا؛
2) تقليل تركيب خطوط الأنابيب ؛
3) ضمان استقرار العمل والمظهر الأفضل.



3 ، اسطوانات الزيت الرئيسية:
1) وضع التحكم في الحلقة المغلقة: صمام مؤازر كهربائي هيدروليكي ألماني ومسطرة صريف مستوردة ؛

2)تردد عاليتكنولوجيا التحكم الهيدروليكي ، أسرع وأكثر كفاءة ودقة.
3) مختلفة تمامًا عن آلات الثني الميكانيكية التقليدية ؛
4) دقة عالية لموضع الانزلاق والانحناء ؛
5) عملية دقيقة ومستقرة



4 ، مقياس الظهر:
1) الكرة اللولبية عالية الجودة والموجه الخطي لضمان دقة التوقف.
2) يتوفر المزيد من الحجب متعدد المحاور الوظيفية وفقًا لمتطلبات العميل.

3)مجموعتان قياسيتان من الأصابع مثبتة في دليل خطي مثبتة على شعاع قياس خلفي ، فيما يتعلق بقطع عمل الأشكال المعقدة ، يتوفر نظام قياس خلفي بأربعة أو خمسة أصابع والقوالب المقابلة للاختيار من بينها.



5 ، الجسم وجهان:
1) يتم تركيب الألواح على شكل C على كلا الجانبين ؛
2) مسطرة مقضب عالية الدقة على لوحات على شكل C ؛
3) تجنب التأثيرات على دقة الانحناء الناتجة عن تشويه جسم الآلة أثناء عملية الانحناء.



6 ، تحكم CNC:

1) جميع الإجراءات (X ، R ، Z تشغيل محاور) منسدادة خلفيةبواسطة نظام CNC ؛

2) يتم التحكم في شوط الرام بواسطة نظام CNC

3) يتم التحكم في تدفق وضغط النظام الهيدروليكي بواسطة نظام CNC

4) يتم التحكم في تعديل تعويض الانحراف بواسطة نظام CNC

5) جميع العمليات مريحة وسريعة.









التكوين الأساسي:





رقم	اسم	النموذج / التصنيع
1	نظام CNC	جهاز تحكم هولاند ديلم DA53T ، DA58T ، DA66T ESA S630، S640، S650 CYBELEC CT8 ، CT12 إل زد -1000
2	الكهرباء	فرنسا شنايدر إلكتريك
3	المقياس الخلفي	الكرة اللولبية + دليل خطي ؛2 مجموعات من الأصابع تتحرك على دليل خطي
4	المحرك الرئيسي	محرك سيمنز AC
5	أجهزة السيارات	نانجينغ إستون
6	سائق سيرفو	نانجينغ إستون
7	تبديل دواسة	كاكون ، كوريا الجنوبية
8	الختم الدائري	باوزر وبوساك + شامبان ، ألمانيا

9	النظام الهيدروليكي	ريكسروث ، ألمانيا
10	مضخة وقود	ألمانيا ALLEAD عالية الأداء ومنخفضة الضوضاء الداخلية مضخة تروس مضخة الزيت
11	موصل أنبوب الزيت	ألمانيا EMB
12	أداة القمة و V-Die	مجموعة واحدة من الأدوات العلوية القياسية و V Die
13	المقياس الخلفي	تايوان هيوين الكرة اللولبية والسكك الحديدية دليل خطي
14	اسطوانة الزيت	تايفنغ الصين
15	تحامل سريع	ماركة صينية
16	تعويض الانحراف	التعويض الميكانيكي / طاولة التتويج

17	صريف الحاكم	إيطاليا GIVI
18	المحور القياسي	4 +1 (Y1، Y2، X، R، + V)





إدخال الأجزاء الرئيسية:



- تحكم CNC:



 - النظام الهيدروليكي الألماني ريكسروث:











- مفاصل هيئة الإدارة الانتخابية الألمانية

شكل رائع

ضيق ضيق

تدفق كبير

فقدان الضغط المنخفض

لا تسرب للزيت.











- مسطرة مستشعر GIVI

تستخدم فرامل الضغط CNC تحكم مؤازر كهربائي هيدروليكي مغلق بالكامل ،

يمكن أن تكون إشارات موضع ذاكرة الوصول العشوائي ردود فعل لنظام CNC من جانبين مستشعر المسطرة ،

ثم تقوم وحدة التحكم CNC DA58T بضبط كمية تدفق الزيت عن طريق تغييرحجم الفتحمن الصمام المتزامن

، بموجب هذا ، يتم التحكم في ذاكرة الوصول العشوائي Y1 ، Y2 تعمل على نفس المستوى ، مع الحفاظ على الحالة الموازية لمنضدة العمل.









- جدول التتويج الميكانيكي / التعويض

• تستخدم آلية تعويض الانحراف المحلية هيكل تعويض جدول التداخل الميكانيكي.تحكم CNC تحكم آلي في الحساب.
• تتكون كل مجموعة من عدة مجموعات من الأسطح المنحنية ثلاثية الأبعاد ذات المنحدرات المختلفة.منحنى التعويض أقرب إلى منحنى التشوه للوحة المنزلقة ، مما يحسن بشكل كبير من دقة المعالجة لماكينة الثني.









- نظام قياس خلفي

● المحور X مدفوع بمحرك مؤازر عبر لولب كروي

● محور R مدفوع بمحرك مؤازر عبر لولب كروي أورف وترس

● تايوان HIWIN الكرة اللولبية ودليل الخطوط الملاحية المنتظمة

● جميع محركات drivServo

  ● ضبط يدوي لوضع الأصابع

● محاور Z1 ، Z2 مدفوعة بمحرك مؤازر عبر جيدالرف والترس (اختياري)









  - تثبيت سريع لإصلاح أداة Top بسرعة وسهولة









- أداة Top Standard و Double V-Die (نمط Amada) على الماكينة

المواد: 42CrMo

عملية التبريد الشاملة ، الصلابة العالية ومقاومة التآكل الجيدة.

مفردة أو مزدوجة V-die V8 ، V12 ، V16 (حسب الطلب)









- ألمانيا BAUSER و Busak + Shamban Seals

قدرة قوية ضد البثق للفجوة

لن يتم ثني الأختام أو قلبها

مقاومة جيدة للاهتراء وسهولة التجميع

مانعة للتسرب جيدة







  -نظام كهربائي موثوق

• المكونات الكهربائية (التقوية ، المقاولين) فرنسا شنايدر
• درجة خزانة مقاومة للغبار IP54 لضمانالنظام الكهربائي عالي الجودة
• وظيفة الباب المفتوح وإيقاف التشغيل
• محركات مؤازرة عالية الجودة من Estun إلى محاور X و R و Z.
