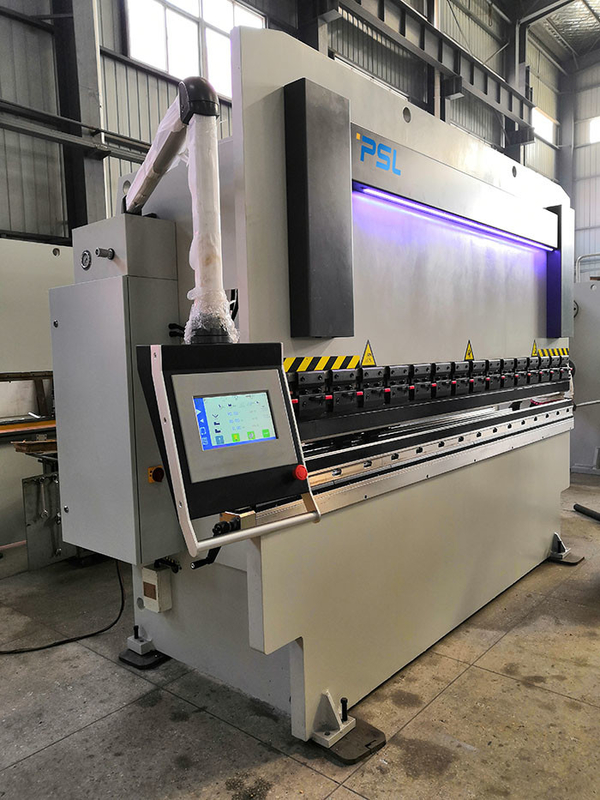

آلة ثني الألواح الهيدروليكية CNC الصغيرة 12 قدم 165 طن

آلة ثني الألواح NC LVD-YSD مكبس هيدروليكي CNC





  رئيسيصفة مميزةمن هذا الجهاز:



       PPT (K) seires Press Brake هي آلة ثني الصفائح المعدنية التقليدية.إنه بسيط المظهر ، جميل المظهر ، مريح في التشغيل وبسيط في التعديل.



      تم اعتماد نظام تزامن قسري ميكانيكي بسيط وفعال ودقيق ، ويتم التحكم في تزامن ذاكرة الوصول العشوائي بواسطة عمود الالتواء ، ويتم تحقيق درجة إنهاء الانحناء عن طريق توقف ميكانيكي.

      يمكن أن يحقق PPTK عملية التحكم العددي.



      تكلفة منخفضة وصيانة بسيطة.



      العيب هو أن الكفاءة منخفضة ودرجة الرقمنة متوسطة.













الوظائف الرئيسية لضغط الفرامل:



1. 1.آلة الانحناء هذهاعتمد التصميم بمساعدة الكمبيوتر من تقنية LVD.يتم تحليل الإطار والكبش وأجزاء المعالجة المهمة الأخرى بواسطة برنامج ANSYS لتحليل العناصر المحدودة لضمان القوة والعقلانية الهيكلية للإطار.







1.2يعتمد الهيكل على هيكل لحام متكامل ، والذي يتمتع بصلابة جيدة وثبات قوي.



1.3يتم استخدام الصفيحة الفولاذية Q235-B للأجزاء الأربعة الرئيسية من لوحة الجدار الجانبية الثانية ، واللوحة العمودية لمنضدة العمل والكتلة المنزلقة.



1.4تم اعتماد اللحام التناكبي الأوتوماتيكي عن طريق اللحام القوسي المغمور.عند اللحام ، اقلب اللحام على كلا الجانبين لتقليل تشوه اللحام.يجب أن يكون اللحام خاليًا من القطع وفتحات الهواء والشقوق وعيوب اللحام الأخرى.



1.5بعد أن يتم لحام الإطار ، يتم اعتماد عملية معالجة تقادم التلدين بدرجة حرارة عالية لإزالة إجهاد اللحام وضمان دقة واستقرار الأجزاء المعالجة.



1.6تعتمد معالجة الإطار على طريقة تشكيل التثبيت لمرة واحدة لآلة الثقب والطحن للأرضية الكبيرة ومركز المعالجة العملاقة لضمان دقة القطع للأجزاء.







   2. الاسطوانات:

2. 1. كتلة الأسطوانة مشكلة بالحدادة بشكل متكامل مع فولاذ 45 # ولديها صلابة وقوة كافية.بعد الكير والتشكيل ، يتم التخلص من الضغط الداخلي من خلال الاختبار غير المتلف وعملية التلدين.



2.2.إن قضيب المكبس ورأس الأسطوانة مصنوعان من الفولاذ المطروق 45 # ويتم إخمادهما لضمان خواصهما الميكانيكية الشاملة الجيدة.



2.3 يتم تنفيذ معالجة كتلة الأسطوانة بشكل أساسي على الطحن القنطري المتحرك CNC.على أساس ضمان دقة الأبعاد والتسامح الهندسي ، يمكن أن تصل خشونة السطح إلى Ra0.4.



2.4يعتمد قضيب المكبس ورأس الأسطوانة عملية صهر النحاس.النحاس المصهور عبارة عن نحاس ، مما يحسن من قوة الدعم ومقاومة الحمل اللامركزي لسطح التوجيه ، ويخلق أيضًا شروطًا مسبقة لإحكام الإغلاق الموثوق به.



2.5سطح قضيب المكبس أرض خشن بعد التبريد عالي التردد ، ويمكن أن تصل الصلابة إلى hrc45 ، مما يحسن مقاومة التآكل للسطح.بعد طلاء الكروم ، يصل سمك الطلاء إلى 0.08 مم.بعد الطلاء بالكروم ، يتم اعتماد صقل وتلميع الاهتزاز لضمان استدارة الأسطوانة ، وتحسين خشونة السطح بشكل أكبر.



3. إجبار شريط الالتواءميكانيكيالتزامن ، الحد من توازن السدادة مع محور Y عالي الدقة.





   4. النظام الهيدروليكي ،

4.1 إدخال التكنولوجيا الأوروبية المتقدمة واعتماد كتلة الصمامات المتكاملة.

4.2 يحتوي النظام الهيدروليكي على حماية ضد التدفق الزائد ، وهي آمنة وموثوقة.

4.3 تعتمد مضخة الزيت مضخة التروس الداخلية ذات الضغط العالي لشركة Nachi في اليابان ، والتي يمكنها تحمل الضغط العالي والضوضاء المنخفضة.

4.4 حلقة الختم مصنوعة من شركة Merkel الألمانية ، مع أداء الختم الجيد والتشغيل الموثوق به وعمر الخدمة الطويل.

4.5 هناك عرض ارتفاع مستوى الزيت واضح وبديهي.

4.6 النظام الهيدروليكي مزود بفلتر بدقة ترشيح عالية.

4.7 يمكن أن تعمل أداة الآلة باستمرار تحت الحمل المقدر ، والنظام الهيدروليكي مستقر باستمرار.







5.المقياس الخلفي ملحوم بهيكل فولاذي وله صلابة عالية.يتم تشغيلها بواسطة محرك سيرفو ، لولب كروي ودليل خطي لضمان تشغيل عالي الدقة.تتميز أصابع مقياس bakc بتوازي عالٍ وتعديل سريع على الدليل الخطي.




6. دليل تجهاز تعويض انحراف قادر،

يمكن لطاولة العمل المحدبة القابلة للتعديل المتكاملة الحصول على تعويض دقيق للانحراف على الطول بالكامل.إنه يعوض بشكل فعال تشوه الانحراف الناجم عن المنزلق واللوحة العمودية لمنضدة العمل ، ويمكنه الحصول على قطعة عمل ثني مثالية.يمكن أن تكون منضدة عمل تعويض الانحراف خالية من الصيانة خلال العمر التشغيلي لأداة الماكينة.





7. الأداة العلوية الخاصة مزودة بمشابك سريعة مصممة لثني ألواح الفولاذ المقاوم للصدأ الرقيقة.

4-way V-Die مع فتحات مختلفة

مواد الأدوات: 42CrMo HRC45



8.دواسة القدم / swtich مع التوقف في حالات الطوارئ.



9. الصمام غطاء ذاكرة الوصول العشوائي الأمامية مصباح للإضاءة.



10.CNCجهاز التحكم في مكبس الضغط الهيدروليكي: Delem DA41T ، Estun E300T ، EASYCAT TP10s

وحدة التحكم هذه يمكنها فقط التحكم في محورين مؤازرين- X & Y ، وطاولة crwoning.

  وظيفة البرمجة متعددة خطوات العمل قادرة على تحقيق عملية تلقائية وتحديد المواقع المتجاورة أو الإجراءات متعددة الخطوات ، بالإضافة إلى ضبط الدقة التلقائي لمواضع السدادة الخلفية وكتلة الانزلاق ؛









المكونات الرئيسية:



نموذج اختياري	الصانع	ملاحظات
نظام CNC	E300T TP-10S SNC53 DA41T	إستون إيزي كات   DELEM	(اختياري) (اختياري)
النظام الهيدروليكي	صمامات الملف اللولبي الرئيسية	ريكسروث أول
الأختام	اسطوانات	ميركل كرونة نرويجية
مقياس الظهر	أجهزة السيارات الكرة اللولبية + دليل خطي	EASTCAT تايوان
مضخة وقود	مضخة زيت التروس الداخلية	ناتشي مشمس
القوة الرئيسية	محرك AC أجهزة السيارات	وانبانغ فيشي	(اختياري)
طاولة العمل	طاولة التتويج اليدوية طاولة التتويج الميكانيكية الآلية	PSL PSL	اختياري
حماية	أسوار فولاذية أمامية من الجانبين حماية جهاز الاستشعار الخلفي الآمن	PSL	(اختياري)
ذراع دعم أمامي	ذراع دعم بسيط ثابت شنت على دعم الأسلحةالمرشد الخطى	PSL	(اختياري)
الجهد االكهربى	380 فولت / 50 هرتز	PSL	حسب الطلب
مكون كهربائي	شنايدر ريلاي ، قواطع	شنايدر
التبديل القدم	مفتاح عمودي Kaikun الكوري	Kaikun الكورية
قسم الحلق	400 ملم 400-600 مم (اختياري)	PSL





وظائف أو أجزاء اختيارية ،



1.تتحرك الدعامات الأمامية بسلاسة على الدليل الخطي على طول طاولة العمل يمينًا أو يسارًا ، كما يمكن ضبطها لأعلى ولأسفل.



2.وحدة تحكم CNC SNC53 للتحكم في المزيد من المحاور باستخدام محركات مؤازرة (X ، Y1 ، Y2 ، R ، Z1 ، Z2)



3. طاولة التتويج الميكانيكية الآلية (تعويض الانحراف) المعدل بواسطة وحدة تحكم CNC.



4.شعاع خلفي مع موجه خطي مزدوج لتحريك الأصابع بسهولة (Z1 ، Z2).



5. القيادة اليدوية أو المؤازرة لأصابع المقياس الخلفي لأعلى / لأسفل (المحور R).



5. تحديثات المحرك الرئيسي لمحرك سيرفو لتوفير الطاقة وتكلفة الطاقة.



6.واقي سلامة الليزر.



7. يمكن أن يصل عمق الحلق إلى 500 مم أو أكثر.



8. مبرد تبريد للنظام الهيدروليكي

























المعلمات الرئيسية لسلسلة PPT (K).





الاسم	40 / 12.5	40/20	40/25	50/20	70/25	70/30	70/40	100/25	100/30	100/40	135/30	135/40	165/30	165/40
الضغط الاسمي kN	400	400	400	500	700	700	700	1000	1000	1000	1350	1350	1650	1650
عرض لوحة قابلة للطي مم	1250	2000	2500	2000	2500	3000	4000	2500	3000	4000	3000	4000	3000	4000
تباعد العمود مم	890	1640	2050	1640	2050	2550	3150	2050	2550	3150	2550	3150	2550	2150
السكتة الدماغية المنزلق مم	100	100	100	100	100	100	100	130	130	130	130	130	150	150
مسافة ضبط المنزلق مم	80	80	80	80	80	80	80	110	110	110	110	110	120	120
المسافة بين المنزلق والجدول مم	300	300	300	300	300	300	300	310	310	310	310	310	350	350
عمق الحلق مم	200	200	200	200	200	200	200	200	200	200	200	200	250	250
عرض المنضدة مم	140	140	140	140	140	140	140	180	180	180	180	180	180	180
سرعة القيادة مم / ثانية	100	100	100	78	100	100	100	100	100	100	100	100	100	100
سرعة العمل مم / ثانية	10	10	10	7	7	7	7	8	8	8	8	8	8	8
سرعة العودة مم / ثانية	90	90	90	80	88	88	88	60	60	60	60	60	68	68
قوة المحرك كيلوواط	3	3	3	3	4	4	4	5.5	5.5	5.5	7.5	7.5	11	11
الوزن الصافي لأداة الآلة كجم	2000	2500	3000	2700	4400	4700	6200	5500	6000	8200	7000	8700	8500	10500
تباعد الكتلة الخلفية مم	400	400	400	400	600	600	600	600	600	600	600	600	600	600
حجم خزان الوقود لتر	63	63	109.5	63	109.5	130.8	130.8	130.8	130.8	130.8	130.8	130.8	164.7	164.7
الطول الكلي للحجم مم	1555	2160	2660	2160	2645	3145	4050	2645	3145	4050	3145	4145	3150	4050
الأبعاد مم	1075	1128	1128	1128	1200	1200	1200	1290	1290	1320	1400	1460	1550	1550
حجم المظهر عالية مم	2149	1980	1980	2030	2120	2120	2315	2240	2240	2420	2290	2420	2600	2600
