تفاصيل المنتج:
شروط الدفع والشحن:
|
| اسم: | آلة الانحناء الهيدروليكي للصفائح المعدنية LVD-YSD من النوع PPT 135Ton | وضع التحكم: | نظام NC ، Delem DA41T ، Estun E300T ، EASYCAT TP10s ، SNC53 ، |
|---|---|---|---|
| أتمتة: | تحكم تلقائى | العاكس: | دلتا ، شنايدر ، إيزي كات |
| القيادة الخلفية: | محرك تيار متردد عادي ، محرك سيرفو | طول الانحناء: | 1000،2000،2500،3000،4000 مم |
| عمق الحلق: | 400 ملم | المقياس الخلفي: | الكرة اللولبية + دليل خطي |
| القوة الرئيسية: | 11kw محرك AC أو محرك سيرفو | أدوات: | أداة Sections Top ، 4 فتحات V-Die متعددة الفتحات |
| حامل أداة علوي: | لقط سريع / سريع | نوع الجهاز: | اضغط على الفرامل ، آلة تقطيع وتقويس الصفائح المعدنية |
| المواد / المعادن المصنعة: | الفولاذ المقاوم للصدأ ، الكربون الصلب ، الألومنيوم ، النحاس / النحاس | اللون: | أبيض أو حسب الطلب |
| الجهد االكهربى: | 220V / 380V / 415V / 440V / حسب الطلب | يتم توفير خدمة ما بعد البيع: | المهندسين المتاحين لخدمة الآلات في الخارج ، الدعم عبر الإنترنت ، الدعم الفني للفيديو |
| ضمان: | سنتان | ||
| تسليط الضوء: | مكابح ضغط 135 طن PSL,مكابح ضغط هيدروليكية 10 قدم PSL,مكابح ضغط ثني معدنية PSL |
||

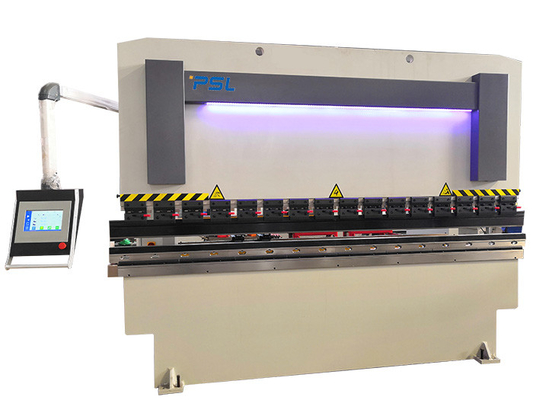

صفائح الفولاذ المقاوم للصدأ آلة الانحناء الأوتوماتيكية CNC الفرامل الهيدروليكية الصحافة سلسلة PPT
الميزات الرئيسية لهذا الجهاز:
1. ناقل الحركة الهيدروليكي ، يتم ترتيب أسطوانات الزيت على طرفي أداة الماكينة على كتلة منزلقة لدفع العمل المنزلق مباشرة ، والذي يتميز بمزايا العمل المستقر والتشغيل المريح والأمان والموثوقية.
2. آلية تزامن المنزلق تتبنى عمود الالتواء الميكانيكي للتحكم في تزامن المنزلق ، والذي يتميز بدقة تزامن عالية وقدرة تحميل قوية ضد اللامركزية.
3. يتم استخدام التوقف الميكانيكي للتحكم في المركز الميت السفلي ، وهو مستقر وموثوق بدقة عالية.
4. منضدة العمل لتعويض الانحراف اليدوي كلها سهلة التعديل.
5. إن وظيفة تأخير ضغط مركز الموت المنخفض يمكن أن تقلل من ارتداد قطعة العمل وتضمن دقة قطعة العمل.
6. لها وظيفة التقديم السريع للعمل إلى الأمام لضمان المحاذاة الدقيقة للمشغل.
7. عدد محاور NC: X (توقف خلفي) ، y (توقف)
الوظائف الرئيسية لضغط الفرامل:
2. آلة الثنييستخدم هيكلًا ملحومًا من الصلب بالكامل ، ومعالجة اهتزازية للشيخوخة لإزالة الضغط الداخلي ، مع صلابة عالية واستقرار.يعتمد تشكيل الإطار على طريقة تشكيل التثبيت لمرة واحدة لآلة ثقب الأرضية الكبيرة وآلة الطحن ومركز تصنيع جسر الرافعة لضمان دقة تصنيع الأجزاء.
3.اعتماد نظام تحكم هيدروليكي متكامل ، أكثر موثوقية وسهولة للصيانة.
تسمح خيارات التثبيت الخاصة بالحصول على مستويات ضوضاء معتدلة بشكل خاص على كل من أجهزةمتوسط السعة.تم تجهيز حماية التدفق الزائد للنظام الهيدروليكي ، والذي يمكن أن يضمن عدم وجود تسرب ، ويمكن قراءة مستوى الزيت أو رؤيته مباشرة.
4.التواءاضطر شريطميكانيكيالتزامن ، الحد من توازن السدادة مع محور Y عالي الدقة.
5. المقياس الخلفي ملحوم بهيكل فولاذي وله صلابة عالية.يتم تشغيلها بواسطة محرك سيرفو ، لولب كروي ودليل خطي لضمان تشغيل عالي الدقة.
6. أصابع مقياس bakc لديها التوازي العالي والتعديل السريع على الدليل الخطي.
7. آلية تعديل الكبش بشكل مستقل عن مجموعة أسطوانة الزيت لتعزيز تأثير الختم.
8. الأداة العلوية الخاصة مزودة بمشابك سريعة مصممة لثني ألواح الفولاذ المقاوم للصدأ الرقيقة.
4-way V-Die مع فتحات مختلفة
9.دواسة القدم مع التوقف في حالات الطوارئ.
10. غطاء الكبش الأمامي مع مصباح للإضاءة.
11. أداة تثبيت سريع / سريع
12. CNCجهاز التحكم في مكبس الضغط الهيدروليكي: Delem DA41T ، Estun E300T ، EASYCAT TP10s
وحدة التحكم هذه يمكنها فقط التحكم في محورين مؤازرين- X & Y ، وطاولة crwoning.
وظيفة البرمجة متعددة خطوات العمل قادرة على تحقيق عملية تلقائية وتحديد المواقع المتجاورة أو الإجراءات متعددة الخطوات ، بالإضافة إلى ضبط الدقة التلقائي لمواضع السدادة الخلفية وكتلة الانزلاق ؛
وظائف أو أجزاء اختيارية ،
1.تتحرك الدعامات الأمامية بسلاسة على الدليل الخطي على طول طاولة العمل يمينًا أو يسارًا ، كما يمكن ضبطها لأعلى ولأسفل.
2. حامي الليزر الآمن.
3. طاولة التتويج الميكانيكية.
4. وحدة تحكم CNC SNC53 للتحكم في المزيد من المحاور بمحركات مؤازرة (X ، Y1 ، Y2 ، R ، Z1 ، Z2)
5. التحديثات الرئيسية للمحرك المؤازر.
6. شعاع قياس الظهر مع دليل خطي مزدوج لتحريك الأصابع بسهولة.
7. عمق الحلق يصل إلى 600 مم
المكونات الرئيسية:
| نموذج اختياري | الصانع | ملاحظات | |
|---|---|---|---|
| نظام CNC | E300T TP-10S SNC53 DA41T |
إستون
DELEM |
(اختياري) (اختياري) |
| النظام الهيدروليكي | صمامات الملف اللولبي الرئيسية |
ريكسروث أول |
|
| الأختام |
اسطوانات |
ميركل كرونة نرويجية |
|
| مقياس الظهر |
أجهزة السيارات الكرة اللولبية + دليل خطي |
EASTCAT |
|
| مضخة وقود | مضخة زيت التروس الداخلية |
ناشي مشمس |
|
| القوة الرئيسية |
محرك AC أجهزة السيارات |
وانبانغ فيشي |
(اختياري) |
| طاولة العمل |
طاولة التتويج اليدوية طاولة التتويج الميكانيكية الآلية |
PSL PSL |
اختياري |
| حماية |
أسوار فولاذية أمامية من الجانبين حماية جهاز الاستشعار الخلفي الآمن |
PSL |
(اختياري) |
| ذراع دعم أمامي |
ذراع دعم بسيط ثابت شنت على دعم الأسلحةالمرشد الخطى |
PSL |
(اختياري) |
| الجهد االكهربى | 380 فولت / 50 هرتز | PSL | حسب الطلب |
| مكون كهربائي | شنايدر ريلاي ، قواطع | شنايدر | |
| التبديل القدم | مفتاح عمودي Kaikun الكوري | Kaikun الكورية | |
| قسم الحلق |
400 ملم 400-600 مم (اختياري) |
PSL |
المعلمات الرئيسية لسلسلة PPT (K).
| الاسم |
40 / 12.5
|
40/20
|
40/25
|
50/20
|
70/25
|
70/30
|
70/40
|
100/25
|
100/30
|
100/40
|
135/30
|
135/40
|
165/30
|
165/40
|
| الضغط الاسمي kN |
400
|
400
|
400
|
500
|
700
|
700
|
700
|
1000
|
1000
|
1000
|
1350
|
1350
|
1650
|
1650
|
| عرض لوحة قابلة للطي مم |
1250
|
2000
|
2500
|
2000
|
2500
|
3000
|
4000
|
2500
|
3000
|
4000
|
3000
|
4000
|
3000
|
4000
|
| تباعد العمود مم |
890
|
1640
|
2050
|
1640
|
2050
|
2550
|
3150
|
2050
|
2550
|
3150
|
2550
|
3150
|
2550
|
2150
|
| السكتة الدماغية المنزلق مم |
100
|
100
|
100
|
100
|
100
|
100
|
100
|
130
|
130
|
130
|
130
|
130
|
150
|
150
|
| مسافة ضبط المنزلق مم |
80
|
80
|
80
|
80
|
80
|
80
|
80
|
110
|
110
|
110
|
110
|
110
|
120
|
120
|
| المسافة بين المنزلق والجدول مم |
300
|
300
|
300
|
300
|
300
|
300
|
300
|
310
|
310
|
310
|
310
|
310
|
350
|
350
|
| عمق الحلق مم |
200
|
200
|
200
|
200
|
200
|
200
|
200
|
200
|
200
|
200
|
200
|
200
|
250
|
250
|
| عرض المنضدة مم |
140
|
140
|
140
|
140
|
140
|
140
|
140
|
180
|
180
|
180
|
180
|
180
|
180
|
180
|
| سرعة القيادة مم / ثانية |
100
|
100
|
100
|
78
|
100
|
100
|
100
|
100
|
100
|
100
|
100
|
100
|
100
|
100
|
| سرعة العمل مم / ثانية |
10
|
10
|
10
|
7
|
7
|
7
|
7
|
8
|
8
|
8
|
8
|
8
|
8
|
8
|
| سرعة العودة مم / ثانية |
90
|
90
|
90
|
80
|
88
|
88
|
88
|
60
|
60
|
60
|
60
|
60
|
68
|
68
|
| قوة المحرك كيلوواط |
3
|
3
|
3
|
3
|
4
|
4
|
4
|
5.5
|
5.5
|
5.5
|
7.5
|
7.5
|
11
|
11
|
| الوزن الصافي لأداة الآلة كجم |
2000
|
2500
|
3000
|
2700
|
4400
|
4700
|
6200
|
5500
|
6000
|
8200
|
7000
|
8700
|
8500
|
10500
|
| تباعد الكتلة الخلفية مم |
400
|
400
|
400
|
400
|
600
|
600
|
600
|
600
|
600
|
600
|
600
|
600
|
600
|
600
|
| حجم خزان الوقود لتر |
63
|
63
|
109.5
|
63
|
109.5
|
130.8
|
130.8
|
130.8
|
130.8
|
130.8
|
130.8
|
130.8
|
164.7
|
164.7
|
| الطول الكلي للحجم مم |
1555
|
2160
|
2660
|
2160
|
2645
|
3145
|
4050
|
2645
|
3145
|
4050
|
3145
|
4145
|
3150
|
4050
|
| الأبعاد مم |
1075
|
1128
|
1128
|
1128
|
1200
|
1200
|
1200
|
1290
|
1290
|
1320
|
1400
|
1460
|
1550
|
1550
|
| حجم المظهر عالية مم |
2149
|
1980
|
1980
|
2030
|
2120
|
2120
|
2315
|
2240
|
2240
|
2420
|
2290
|
2420
|
2600
|
2600
|
ملاحظات: نشكرك على تفهم ما إذا تم تغيير المعلمات دون إشعار.
