تفاصيل المنتج:
شروط الدفع والشحن:
|
| الجسم الرئيسي: | ألواح فولاذية كاملة الإطار ملحومة | وضع التحكم: | نظام CNC ، Delem ، Cybelec ، ESA |
|---|---|---|---|
| محرك القيادة: | أجهزة المحركات | محور CNC: | Y1 ، Y2 ، X ، R ، Z1 ، Z2 + V ، حسب الطلب |
| عمق الحلق: | 400 ملم | قوة: | هيدروليكي ، CNC ، محرك رئيسي 7.5kw |
| نوع الجهاز: | اضغط على الفرامل ، آلة تصنيع الصفائح المعدنية | المقياس الخلفي: | اللولب الكروي + الموجه الخطي ، المحور X ، R يعمل |
| المواد / المعادن المصنعة: | الفولاذ المقاوم للصدأ ، الكربون الصلب ، الألومنيوم ، النحاس / النحاس | اللون: | رمادي أسود + أحمر ، حسب الطلب |
| يتم توفير خدمة ما بعد البيع: | المهندسين المتاحين لخدمة الآلات في الخارج ، الدعم عبر الإنترنت ، الدعم الفني للفيديو | الجهد االكهربى: | 220V / 380V / 415V / 440V 50HZ / 60HZ ، حسب الطلب |
| إصدار الشهادات: | CE/ISO | ضمان: | سنة واحدة |
| تسليط الضوء: | مكبس ضغط CNC 100 طن,بندر الصفائح المعدنية الهيدروليكية,مكبس هيدروليكي كهربائي |
||

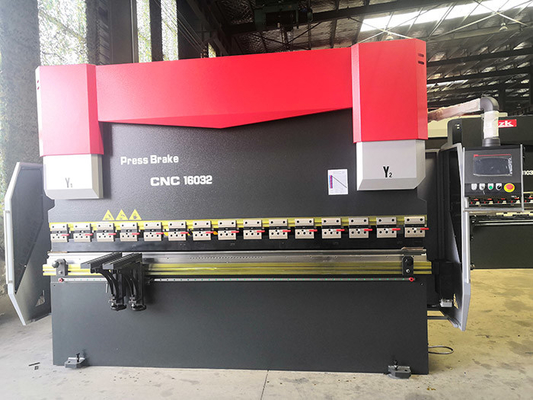

مكبس تزامن كهربائي هيدروليكي CNC لثني الصفائح
مبدأ العمل والميزات:
● الإطار مصنوع من هيكل ملحوم بصفائح فولاذية ، ولوح عمودي يمين ويسار ، ومنضدة العمل ولوحة الضغط ملحومة في هيكل كامل.بعد اللحام ، يتم التخلص من الضغط الداخلي عن طريق التقسية ، وبالتالي فإن الفولاذ كله جيد والاستقرار مرتفع.
● أحدث تقنيات التحكم الهيدروليكي استجابة التردد العالي ، أسرع وأكثر كفاءة ودقة.
● تضمن النسبة المثلى للمعلمات والتكوين الأساسي عالي المستوى الأداء المستقر والتشغيل السهل.
● نظام قياس خلفي قياسي بعمودين HPB ، بالنسبة لقطع العمل ذات الشكل المعقد ، يتوفر نظام قياس خلفي بأربعة أو خمسة أعمدة والقوالب المقابلة لخيارك.
● وفقًا لحالة الصفائح المعدنية على مكبس الضغط ، يمكن لنظام CNC أن يتحكم تلقائيًا في تعويض انحراف المنضدة مما ينتج عنه طول موحد لجميع زوايا قطع العمل.
● يتم التحكم في مسافة الترس الخلفي وشوط المنزلق بواسطة نظام التحكم العددي ، وهو مريح وسريع.
● تم تشكيل أسطوانة الزيت ، التبريد والتلطيف ، الطحن الدقيق ، الطلاء الصلب بالكروم وغيرها من العمليات ، ومع استيراد حلقة الختم ، ظاهرة تسرب الزيت في خدمة العملاء.
● يتبنى النظام الهيدروليكي النظام الهيدروليكي المتكامل لطريق الزيت لتقليل تركيب خط الأنابيب ، ومظهر النظام الهيدروليكي جميل وموجز.
● يتيح استخدام تعويض الانحراف الهيدروليكي الوصول إلى قطع العمل المنتظمة ذات الطول الكامل.يتكون تعويض الانحراف الهيدروليكي من مجموعة من أسطوانات الزيت أسفل منضدة العمل ، والتي يمكن أن تجعل الطاولة تحدث حركة نسبية وتشكل منحنى محدب مثاليًا ، مما يضمن عدم تغيير المواضع النسبية مع شريط التمرير.تخضع صمامات التعويض لسمك اللوح وخصائص المادة المراد ثنيها.
التكوين الأساسي:
| لا |
اسم |
النموذج / التصنيع |
| 1 | نظام CNC | وحدة تحكم هولندا Delem DA53T |
| 2 | الكهرباء | فرنسا شنايدر إلكتريك |
| 3 | المحرك الرئيسي | ألمانيا سيمنز موتور |
| 4 | عودة سدادة ، توقيت الحزام ، توقيت البكرة | تايوان |
| 5 | أجهزة السيارات | نانجينغ إستون |
| 6 | سائق سيرفو | نانجينغ إستون |
| 7 | تبديل دواسة | كوريا الجنوبية KACON |
| 8 | الختم الدائري | باوزر الألمانية وبوساك + شامبان |
| 9 | النظام الهيدروليكي | ألمانيا بوش ريكسروث |
| 10 | مضخة وقود | أمريكا صني عالية الأداء ومنخفضة الضوضاء الداخلية مضخة تروس مضخة الزيت |
| 11 | موصل أنبوب الزيت | ألمانيا EMB |
| 12 | أداة القمة و V-Die | مجموعة واحدة من معيار يموت |
| 13 | المقياس الخلفي | تايوان هيوين الكرة اللولبية والسكك الحديدية دليل خطي |
| 14 | اسطوانة الزيت | العلامة التجارية الصينية الشهيرة Taifeng |
| 15 | تحامل سريع | ماركة صينية |
| 16 | تعويض الانحراف | التعويض الميكانيكي |
| 17 | صريف الحاكم | ألمانيا GIVI |
| 18 | المحور القياسي | 4 +1 (Y1، Y2، X، R، + V) |
مقدمة من المكونات الرئيسية:
--ميزات نظام هولاند ديلم DA-53T:
تقدم سلسلة DA-50T أسهل برمجة CNC استنادًا إلى واجهة مستخدم Delem الرسومية التي تعمل باللمس.تضيف DA-53T المدمجة الجديدة حلًا متطورًا للتحكم الكامل باللمس لمكابح الضغط المتزامنة.
يمكن دمج هذا التحكم المستند إلى اللوحة ، وهو قياسي قادر على التحكم في ما يصل إلى 4 محاور ، في الخزانات بالإضافة إلى استخدامه في مبيت ذراع التعلق الاختياري.توفر شاشة TFT الملونة عالية الدقة مقاس 10.1 بوصات ، مع تقنية اللمس المتعدد من الدرجة الصناعية ، إمكانية الوصول إلى واجهة مستخدم Delem التي أثبتت كفاءتها. وهي تتيح التنقل المباشر باللمس "بالمفتاح السريع" بين برمجة المنتج والإنتاج الفعلي. توجد الوظائف عند الحاجة ، تقدم بيئة عمل محسنة في جميع أنحاء التطبيق بأكمله.
يتم تقليل انحناءات ضبط الماكينة واختبارها إلى الحد الأدنى من خلال تسلسل عمل سريع وسهل من البرنامج إلى الإنتاج. تتيح واجهة USB النسخ الاحتياطي السريع للمنتج والأداة باستخدام بطاقات ذاكرة USB.
وظائف التحكم في الماكينة القياسية هي Y1-Y2 ، X ، محور R والتتويج.يمكن أيضًا تعيين محور المقياس الخلفي الثاني كمحور Z.
ميزات DA-53T:
- نظام هيدروليكي ألماني عالي الجودة Bosch-Rexroth:
- موصل أنبوب EMB ألمانيا
شكل رائع
ضيق جيد
تدفق كبير ، فقدان ضغط منخفض.
- خاتم باوزر الألماني وبوساك + شامبان
قدرة قوية ضد البثق للفجوة
الأختام المرنة لن تلتف أو تنقلب
أداء جيد مانع للتسرب
مقاومة جيدة للتآكل وسهولة التجميع
- GIVI مقضب المسطرة
مكابح الضغط الخاصة بنا باستخدام تقنية التحكم الكهروهيدروليكي المؤازرة ذات الحلقة المغلقة بالكامل ،
يمكن أن تكون إشارات موضع ذاكرة الوصول العشوائي ردود فعل لنظام CNC عن طريق حواجز شبكية ثنائية ، إذن
يقوم نظام CNC بضبط كمية تدفق خزان الزيت عن طريق تغيير الصمام المتزامن
حجم الفتح ، بموجب هذا التحكم في شريط التمرير Y1 و Y2 الذي يعمل على نفس المستوى ،
الحفاظ على الحالة الموازية لمنضدة العمل.
- التعويض الميكانيكي / التتويج
- المقياس الخلفي
● المحور العاشر
● محور R
● تايوان HIWIN الكرة اللولبية ودليل الخطوط الملاحية المنتظمة
● محرك سيرفو
- أعلى أداة لقط سريع
- مجموعة واحدة من الأدوات القياسية
المواد: 42CrMo
عملية التبريد الشاملة ، الصلابة العالية ومقاومة التآكل الجيدة.
مزدوج V-die V8 ، V12 (يتم تخصيص فتحة V)
- الكهرباء
| نموذج |
القوة (كن) |
الأعلى.طول (مم) |
ديس.بين البيوت (مم) |
عمق الحلق (مم) |
السكتة الدماغية (مم) |
الأعلى.افتتاح (مم) |
قوة (كيلوواط) |
اكس ترافيل (مم) |
اكس سبيد (مم / ثانية) |
L * W * H (مم) |
وزن (طن) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 63 طن / 2500 | 630 | 2500 | 1960 | 400 | 150 | 480 | 5.5 | 500 | 200 | 2850 * 1750 * 2350 | 6 |
| 80 طن / 3200 | 800 | 2500 | 2600 | 400 | 200 | 480 | 7.5 | 500 | 200 | 3850 * 1850 * 2550 | 7.2 |
| 110 طن / 3200 | 1100 | 3200 | 2600 | 400 | 200 | 480 | 7.5 | 500 | 200 | 3850 * 1850 * 2600 | 8.0 |
| 110 طن / 4000 | 1100 | 4000 | 3200 | 400 | 200 | 480 | 7.5 | 500 | 200 | 4610 * 1850 * 2700 | 10.5 |
| 130 طن / 3200 | 1300 | 3200 | 2600 | 400 | 200 | 480 | 11 | 500 | 200 | 3850 * 1850 * 2600 | 9 |
| 130 طن / 4000 | 1300 | 4000 | 3200 | 400 | 200 | 480 | 11 | 500 | 200 | 4610 * 1850 * 2700 | 11.5 |
| 170 طن / 3200 | 1700 | 3200 | 2600 | 400 | 200 | 480 | 11 | 500 | 200 | 3900 * 1900 * 2600 | 10.5 |
| 170 طن / 4000 | 1700 | 4000 | 3200 | 400 | 200 | 480 | 11 | 500 | 200 | 4650 * 1900 * 2700 | 12.5 |
| 200 طن / 3200 | 2000 | 3200 | 2600 | 400 | 200 | 480 | 15 | 500 | 200 | 3900 * 1900 * 2700 | 12 |
| 200 طن / 4000 | 2000 | 4000 | 3200 | 400 | 200 | 480 | 15 | 500 | 200 | 4700 * 1900 * 2700 | 13 |
| 250 طن / 3200 | 2500 | 3200 | 2600 | 400 | 200 | 480 | 15 | 500 | 200 | 3900 * 2100 * 2800 | 14 |
| 250 طن / 4000 | 2500 | 4000 | 3200 | 400 | 200 | 480 | 15 | 500 | 200 | 4650 * 2100 * 2850 | 15.5 |
| 320 طن / 3200 | 3200 | 3200 | 2600 | 400 | 200 | 480 | 22 | 500 | 200 | 3930 * 2110 * 3200 | 19 ت |
| 320 طن / 4000 | 3200 | 4000 | 3200 | 400 | 200 | 480 | 22 | 500 | 200 | 4830 * 2110 * 3200 | 22 طن |
| 400 طن / 4000 | 4000 | 4000 | 3200 | 400 | 320 | 600 | 30 | 500 | 200 | 4850 * 2450 * 3500 | 28 طن |
| 500 طن / 6000 | 5000 | 6000 | 4900 | 500 | 320 | 600 | 37 | 800 | 200 | 6500 * 2810 * 4500 | 42 طن |
| 600 طن / 6000 | 6000 | 6000 | 4900 | 500 | 320 | 600 | 45 | 800 | 200 | 6500 * 2910 * 5100 | 50 طن |
| 800 طن / 6000 | 8000 | 6000 | 4720 | 700 | 400 | 600 | 55 | 800 | 200 | 6500 * 2950 * 5300 | 75 طن |
ملاحظات: هذه المعلمة خادمة في نظام 2019.إذا لم يتم تحديث المعلمات في الوقت المناسب ، يرجى فهم ذلك.
