تفاصيل المنتج:
شروط الدفع والشحن:
|
حالة: | جديد | اسم: | 3D CNC الهيدروليكية الانحناء آلة |
---|---|---|---|
نوع الجهاز: | آلة الانحناء الهيدروليكية CNC ثلاثية الأبعاد | يكتب: | CNC-25T ، آلة درفلة الملف الشخصي |
طلب: | الانحناء لمحات من الصلب الكربوني ، Al. ملامح الانحناء | المواد / المعادن المصنعة: | لمحات من الفولاذ الكربوني والفولاذ المقاوم للصدأ والألمنيوم |
خدمات إضافية: | التشكيلات بالقطع ، تشكيل الألومنيوم ، | مواد خام: | الملامح / الأنبوب / ثني الأنابيب |
أتمتة: | نظام كهربائي ، هيدروليكي ، مؤازر | قوة: | كهربائي ، هيدروليكي |
قطر الأسطوانة العلوية: | 80 ملم | مسافة البكرات: | 400،500،600،700 ملم |
المحور ص يسافر: | 280 مم ، | محور Z يتحرك: | 100 ملم |
ضغط النظام الهيدروليكي: | 25 ت | محاور CNC: | X ، Y ، Z ، + A |
القوة العامة: | 14.1 كيلو واط | البعد: | 2000 * 1300 * 2100 مم |
الجهد االكهربى: | 220V / 380V / 415V / 440V / حسب الطلب ، 380V / 50HZ / 3 مراحل 220V / 60HZ / 3 مراحل | اللون: | حسب الطلب ، أسود + أحمر / OEM |
يتم توفير خدمة ما بعد البيع: | المهندسين المتاحين لخدمة الآلات في الخارج ، الدعم الفني للفيديو ، الدعم عبر الإنترنت | ضمان: | سنة واحدة |
تسليط الضوء: | آلات درفلة الألمنيوم PSL,آلات درفلة الأرفف باستخدام الحاسب الآلي PSL,آلات درفلة الملف الشخصي PSL |

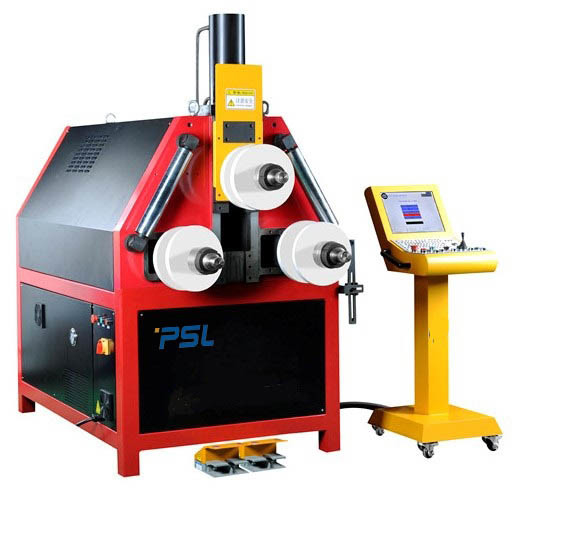

3D سيرفو يقود CNC الهيدروليكية لفات الانحناء آلة
1. مقدمة المعدات:
آلة ثني اللفة CNC-25T هي عبارة عن معدات عمل باردة فعالة لدرفلة وثني العديد من التشكيلات المعدنية الصناعية (حجم المقطع: 200mm * 100mm ، إجهاد الانحناء أقل من 25x10 ^ 3kn).
يمكنها ثني العديد من الانحناءات المتغيرة لقطع الشغل ثنائية الأبعاد ذات القوس المتغير وقطع العمل الفضائية ثلاثية الأبعاد في وقت واحد.
2. وظيفة المعدات:
يمكن أن ينحني قوس مفرد ، قوس متغير متعدد الأجزاء ، قطع ناقص ، قوس موجب وسالب ، قوس حلزوني وقوس آخر ذو شكل خاص.
يمكنها ثني العديد من قطع العمل ثلاثية الأبعاد في وقت واحد.
عند ثني قطع العمل المعقدة (مثل القطع الناقص والقوس متعدد الأجزاء) ، يمكن استخدام قياس الارتداد للمساعدة في البرمجة.
يحتوي الجهاز على وظيفة شبكة ، ويتم حجز الواجهة التي يمكن توصيلها بشبكة LAN الخاصة بالمستخدم وإيثرنت.يمكن ترقيته وفقًا للاحتياجات المعقولة للمستخدمين (ستقوم الشركة المصنعة بترقيته مجانًا خلال دورة حياة المعدات) لنقل البيانات والتشخيص عن بُعد والمراقبة عن بُعد وما إلى ذلك.
وظيفة الحماية:
يجب توفير حماية السلامة وحماية التسرب والحمل الزائد وحماية ماس كهربائى لضمان سلامة المشغلين
② يضمن جهاز حد المركز الميت العلوي والسفلي للكتلة المنزلقة أن الكتلة المنزلقة لن تتجاوز أبدًا موضع المركز الميت العلوي والسفلي في أي عملية.
③ مجهزة بحماية القالب ، بعد إدخال معلمات القالب في الكمبيوتر ، يمكنها ضمان عدم سحق القالب بسبب التشغيل الخاطئ.
④ المحرك الرئيسي يعتمد محرك متغير التردد وتنظيم السرعة بدون خطوات.لديها وظيفة حماية الزائد.
⑤ يوفر النظام الهيدروليكي ضغط العمل فقط أثناء التشغيل التلقائي ، مما يقلل من إهدار الطاقة.
عملية الإيدز:
① يوجد جهاز بكرة جانبية على جانبي أداة الماكينة ، مما يجعل المادة أكثر ثباتًا في عملية المعالجة ويساعد على أخذ وتفريغ المواد.
② العمود السفلي لأداة الآلة لديه وظيفة تعديل العمود للعمود.عند ثني مقاطع جانبية مختلفة ، فإن تباعد العمود المختلف يمكن أن يجعل المادة أكثر استقرارًا.
③ يحتوي على عرض ردود الفعل في الوقت الفعلي في أي وقت ، بحيث يمكن للمشغل اكتشاف تشغيل أداة الماكينة في أي وقت.
④ بمساعدة حساب الارتداد ، يمكن للمشغل البرمجة تلقائيًا.
⑤ يمكن لنظام العين الخفيفة ضبط موضع نقطة بداية الانحناء لقطعة العمل بنفسه ، مما يجعل نفس مجموعة قطع العمل تبدأ بالانحناء في موضع معين بعيدًا عن رأس المادة ، وذلك لتحسين ثبات المنتج.
وظائف التحكم والبرمجيات:
اتبع مفهوم تصميم واجهة الإنسان والآلة ، فإن التحكم في وحدة التحكم مناسب للتشغيل ، ويتم عرض جميع البيانات على شاشة العرض.
② لوحة التشغيل عبارة عن لوحة صينية / إنجليزية ، يمكن من خلالها تحرير البيانات وتخزينها دون فقد في حالة انقطاع التيار الكهربائي.
السعة التخزينية للجهاز هي 4G ، والتي يمكنها تخزين 1000 ملف برنامج على الأقل (ملف برنامج واحد يتوافق مع قطعة عمل واحدة) ، ويمكن لكل ملف برنامج كتابة 300 مقطع برنامج (كلما زاد عدد المقاطع ، كان أكثر ملاءمة لثني قوس متعدد الأجزاء الشغل).
④ تنقسم واجهة تشغيل البرنامج إلى واجهات مختلفة ، مثل الانحناء العام للفة ، والانحناء الإهليلجي للفة ، وثني الأسطوانة التدريسية وثني الأسطوانة ثلاثي الأبعاد ، والتي يمكن اختيارها بحرية من قبل المشغل.
⑤ لديها وظيفة برمجة تلقائية معينة.
⑥ يوفر التحكم اليدوي في السرعة ، والتحكم التلقائي ، وتعديل تكبير السرعة ، وتبديل الإحداثيات النسبي / المطلق ، وحساب طول المواد والوظائف الأخرى ، وإعداد برنامج الضغط الهيدروليكي ، والتصفير الميكانيكي ، وإدارة سلطة المستخدم ووظائف أخرى.
المزايا والميزات:
① يمكن للمستخدم إدخال شكل البيانات للملف الشخصي ليتم ثنيه من جهاز الإدخال ، ويمكنه معالجة الملف الشخصي مع الانحناء المتغير (ثنائي الأبعاد) ، مع نصف قطر تشكيل دقيق وانتقال سلس بين الانحناءات المختلفة.يمكنها إتمام معالجة الانحناء الملفوف من الألمنيوم المستدير والمربع والشكل الخاص ؛
② جميع الأوامر سهلة الفهم ويسهل على المشغل إتقانها بسرعة.عندما تكون هناك بعض الأخطاء غير الواقعية أو غير المعقولة ، سيطالبك الجهاز على الشاشة لمساعدة المشغل في التخلص من المشكلة بسرعة.
③ 0.001 مم مسطرة مزدوجة الموجة (وليس موجة مفردة) تم اعتمادها للتغذية الراجعة للمشي من شريط التمرير الأوسط ، مما يحسن بشكل كبير دقة التغذية المرتدة والقدرة على مقاومة التداخل.
④ لديها وظيفة السرعة المنخفضة والطاقة الكبيرة والتوقف البطيء ، مما يحسن كفاءة الانحناء ودقة تحديد الطول.
⑤ نظام الفهرسة المؤازر هو نظام خاص للتحكم في الحركة.يمكن الحصول على دقة المطابقة المثالية من خلال الاستيفاء بالحركة.يمكنها تحقيق تشوه الانحناء متعدد الراديان المعقد للمواد.
مؤشر المعلمة:
رقم. | اسم | تحديد |
1 | دقة تحديد المواقع المتكررة للمحور Y | ± 0.01 مم (مع التحميل) ± 0.005 مم (بدون تحميل) |
2 | دقة تحديد المواقع المتكررة للمحور Z | ± 0.01 مم (مع التحميل) ± 0.005 مم (بدون تحميل) |
3 | الأسطوانة الرابعة (العجلة المساعدة) | العجلة المساعدة ليس لديها قوة لتجنب فرق السرعة وخدش قطعة العمل |
4 | محرك ثلاث لفات | 3 * 2.2 كيلو واط |
5 | عزم الدوران | 7900 م |
6 | قطر الأسطوانة | 80 ملم |
7 | مسافة البكرات | 400،500،600،700 ملم |
8 | المحور ص يسافر | 280 ملم |
9 | انتقال المحور Z | 100 ملم |
10 | الطول الفعال لعمود الأسطوانة | 280 ملم |
11 | ضغط الاسطوانة الهيدروليكية | 25 ت |
12 | القوة العامة | 14.1 كيلو واط |
13 | الجهد االكهربى | 380 فولت 50 هرتز |
