تفاصيل المنتج:
شروط الدفع والشحن:
|
| اسم: | آلة ثني الألواح الهيدروليكية CNC بـ 4 أسطوانات | نوع الجهاز: | آلة ثني ودرفلة 4 بكرات ، W12-20x2000 |
|---|---|---|---|
| حالة: | جديد | طلب: | الصفائح المعدنية السميكة ، ثني الألواح SS ، درفلة الألواح الفولاذية الكربونية ، صنع أنبوب / أنابيب ا |
| المواد / المعادن المصنعة: | الكربون الصلب ، SS ، سبائك الصلب | مواد خام: | درفلة الصفيح / اللوح ، المعدن الصلب / اللوح / الملف الشخصي |
| أتمتة: | تلقائي | طريقة التحكم: | CNC كامل أوتوماتيكي ، كهربائي هيدروليكي |
| نظام التحكم: | تحكم Omron أو Siemens PLC ، شاشة تعمل باللمس | وظيفة المتداول: | مع ما قبل الانحناء / المتداول ، المتداول غير المتماثل |
| Max. الأعلى. Central bending thickness سماكة الانحناء المركزي: | 20mm الكربون الصلب لوحة ، 16mm لوحة SS | الأعلى. سمك ما قبل الانحناء: | 16mm الكربون الصلب لوحة ، 12mm SS لوحة |
| طول اللف: | 0-2000 مم | سرعة العمل: | 1.5-6 م / دقيقة |
| النظام الهيدروليكي: | مجموعة صمامات يوكن أو ريكسروث | محرك المتداول: | محرك مائي |
| صفوف من الأسطوانة الاحتياطية: | رفع / أسفل هيدروليكي | المحرك الرئيسي: | 11 كيلو واط |
| وزن: | 11500 كجم | أبعاد: | 8600 × 2060 × 1850 ملم |
| الجهد االكهربى: | 220V / 380V / 415V / 440V / 50HZ / 60ZH ، حسب الطلب | اللون: | أخضر / OEM ، حسب الطلب |
| يتم توفير خدمة ما بعد البيع: | المهندسين المتاحين لخدمة الآلات في الخارج ، الدعم الفني للفيديو ، الدعم عبر الإنترنت | ضمان: | سنة واحدة |
| تسليط الضوء: | آلات درفلة الألواح المخروطية PSL,4 آلات ثني الأسطوانات,4 آلات لف الألواح الطباعية PSL |
||

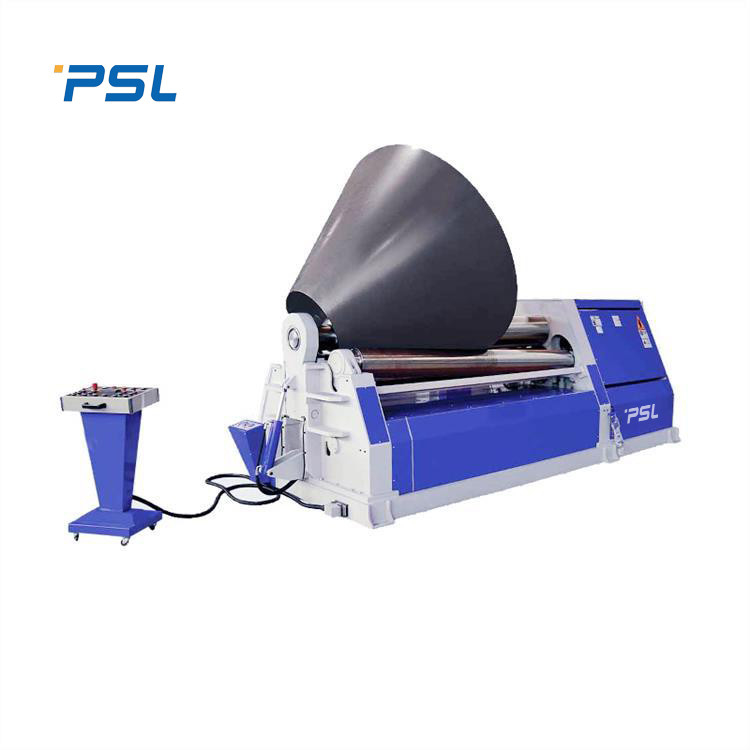

ماكينة درفلة مخروطية ذات 4 أسطوانات CNC ، ماكينات ثني الفولاذ المقاوم للصدأ
آلة ثني الألواح ذات الأربع أسطوانات CNC لها وظيفة الثني المسبق لنهاية الصفيحة.الآلة لديها أربع لفات عمل.تعتبر إسطوانات العمل من أهم مكونات آلة ثني الألواح ذات الأربع أسطوانات.
مادة اللفائف: 42CrMo سبيكة فولاذية ، معالجة التسقية والتقسية تجعل قوة لفة العمل تصل إلى HB241-260 ، خصائص ميكانيكية شاملة ، قوة عالية ، مقاومة تآكل قوية ، مناسبة للعمل عالي الأحمال ، عمر خدمة طويل.
يتم التحكم في إزاحة الرفع بواسطة مستشعرات و PLC ، ويتم تسويتها تلقائيًا وعرضها على الشاشة.
آلات درفلة الألواح ذات 4 أسطواناتمع أنواع رحب بها العملاء على نطاق واسع.مع المستوى التقني العالي ، والوظائف الكاملة ، والدقة العالية ، والتشغيل المريح ، فإن آلة ثني الألواح ذات 4 أسطوانات هي نموذج مثالي للدرفلةقطع العمل المستديرة والقوسية والمخروطية والأشكال الخاصة.
- يمكن الانتهاء من الثني المسبق وتشكيل نهاية الصفيحة دون الدوران بعد تحميل الصفيحة الفولاذية.
- يتم استخدام محامل أسطوانية كروية شديدة التحمل على كل أسطوانة لآلة ثني ذات 4 أسطوانات.
- تُستخدم منتجات Yuken أو Rexroth لمجموعات الصمامات الرئيسية في النظام الهيدروليكي.كتلة الصمام عبارة عن قناة تدفق صب ، تدفق كبير ، مقاومة منخفضة ، فقدان ضغط منخفض ، وتوليد حرارة منخفضة ، مما يجعل أداء آلة ثني 4 أسطوانات أكثر موثوقية.
- يضمن النظام الهيدروليكي لماكينة ثني الألواح ذات الأربع أسطوانات نظافة النظام من خلال شفط الزيت وفلاتر إعادة الزيت.يضمن مرشح الهواء التنفس الطبيعي لخزان الوقود وتبخر الماء.مزود بجهاز مركزي للتزود بالوقود.
- إطار القلب مُجهز بأسطوانة مقلوبة ، يمكن إمالة رأس القلاب ووضعه في وضع مستقيم مما يجعله مناسبًا لالتقاط قطعة العمل.تم تجهيز الدوران وإعادة ضبط جسم المحمل الدوراني بجهاز متشابك.يمكن استئناف الحركة بعد إعادة ضبط جسم المحمل ، والذي يلعب دورًا في حماية السلامة.
- تم تجهيز الجزء العلوي من ذيل الأسطوانة بجهاز توازن ، والذي يوازن الأسطوانة العلوية أثناء قلب جسم المحمل.تكون الأسطوانة العلوية في حالة متوازنة من خلال آلية التوازن عندما تنقلب المادة رأسًا على عقب بحيث يمكن إخراج قطعة العمل الأسطوانية بسهولة.
- تعتمد آلة الثني ذات 4 أسطوانات على قاعدة متكاملة ، قوية الصلابة ، سهلة الرفع والتركيب.يتم لحام الهيكل والقاعدة ومعالجتهما بمعالجة تقادم التلدين التي تقضي على الإجهاد الداخلي وتحسن دقة آلة الثني.يتكون الهيكل الكامل لماكينة الثني ذات 4 أسطوانات من لبنات البناء.
الهيكل الرئيسي للآلة:
يتم التحكم في إزاحة الرفع للأسطوانة السفلية للماكينة والأسطوانة الجانبية بواسطة PLC ، وتسويتها تلقائيًا ، وعرض رقمي على الشاشة ، ودقة التزامن ± 0.2 مم.
يمكن إمالة الأسطوانة السفلية والأسطوانة الجانبية لماكينة الثني ذات الأربع أسطوانات من طرف واحد.
آلة ثني الصفائح المعدنية مجهزة بطاولة تشغيل متحركة ، وهي أكثر ملاءمة للاستخدام من قبل المشغلين.تعرض شاشة اللمس أربعة أوضاع لفات العمل وتجعل المشغل واضحًا في لمح البصر.
يعتمد نظام ontrol وحدة التحكم القابلة للبرمجة PLC لشركة مشهورة عالميًا.يحتوي النظام على إعدادات المعلمات ، وتحرير البيانات ، والإنذارات الجيدة ، وذاكرة انقطاع التيار الكهربائي ، وواجهة الإنسان والآلة ، وعرض الحالة ، والحساب في الوقت الفعلي ، وتخزين الملفات ، ووضع التصحيح ، والوضع اليدوي ، ووضع التحكم في البرنامج ، وتحرير الملفات ، والتشخيص الذاتي للأخطاء ، الحكم الذكي لأخطاء التشغيل ، ووظائف الحماية الأخرى ؛كما أن لديها مزايا قدرة قوية على مقاومة التداخل.
تُستخدم المستشعرات عالية الدقة لرفع وإزاحة مستشعرات البكرات السفلية والجانبية للماكينة ، والتي تضمن دقة الموضع وتحقق مراقبة موضع كل بكرة.
المواصفات الفنية الرئيسية ،
|
