تفاصيل المنتج:
شروط الدفع والشحن:
|
| اسم: | آلة درفلة 3 بكرات هيدروليكية عالمية | نوع الجهاز: | آلة التشكيل بالدلفنة ، W11SNC-12x6000 |
|---|---|---|---|
| يكتب: | W11SNC-12x6000 | شرط: | جديد |
| تطبيق: | ثني الألواح SS ، ثني الألواح الفولاذية الكربونية ، صنع أنبوب / أنابيب الزيت ، | المواد / المعادن المصنعة: | الكربون الصلب ، SS ، الألومنيوم |
| طريقة التحكم: | NC نصف أوتوماتيكي ، كهربائي هيدروليكي | أتمتة: | تلقائي ، يدوي |
| مواد خام: | درفلة الألواح / الألواح ، الصلب / المعدن / اللوح | سمك ما قبل الانحناء: | لوحة من الصلب الكربوني 10 مم ، لوحة من الفولاذ المقاوم للصدأ 8 مم |
| سمك الانحناء الطبيعي: | لوحة من الصلب الكربوني 12 مم ، الفولاذ المقاوم للصدأ 10 مم | طول اللف: | 0-6000 ملم |
| المحرك الرئيسي: | 5.5-45 كيلو واط | وزن: | 26500 كجم |
| اللون: | حسب الطلب ، أزرق / OEM | الجهد االكهربى: | 220V / 380V / 415V / 440V / حسب الطلب |
| ضمان: | سنة واحدة | يتم توفير خدمة ما بعد البيع: | المهندسين المتاحين لخدمة الآلات في الخارج ، الدعم الفني للفيديو ، الدعم عبر الإنترنت |
| تسليط الضوء: | 3 آلة ثني الصفائح الأسطوانية,آلة ثني الألواح SS,آلة ثني الصفائح الهيدروليكية ذات 3 أسطوانات |
||

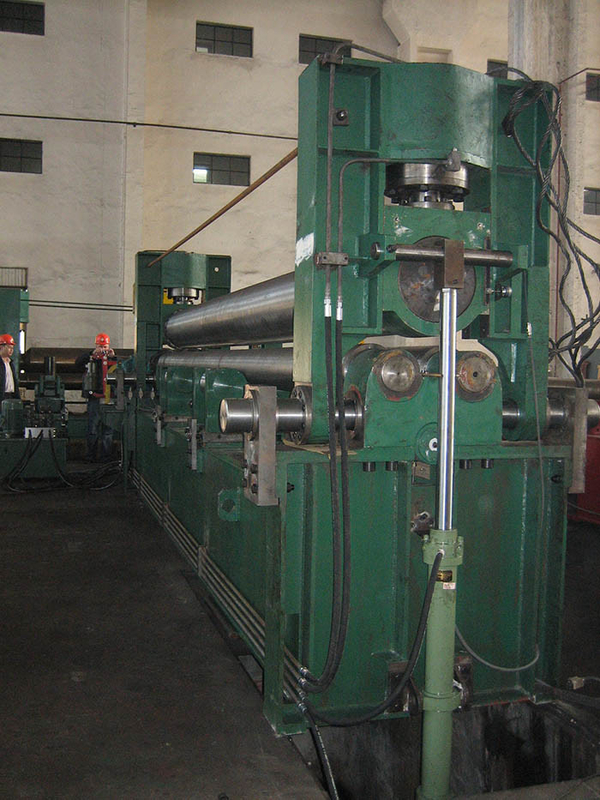

آلة لف الألواح من سلسلة W11SNC آلة لف وثني الألواح الفولاذية المقاومة للصدأ بثلاث أسطوانات
وصف آلة درفلة الألواح هذه ،
يستخدم هذا الجهاز مبدأ النقاط الثلاث التي تحدد دائرة واحدة ، وهو عبارة عن معدات متخصصة لدرفلة الصفائح المعدنية إلى قطعة عمل أسطوانية على شكل قوس.
1. القيادة العلوية والسفلية ، يمكنها إنهاء الثني المسبق ودرفلة الصفيحة المعدنية بدون انعطاف على شكل حرف U.
2. الأسطوانة العلوية عبارة عن أسطوانة على شكل أسطوانة ، ويمكن تحريكها لأعلى / لأسفل ولليسار / لليمين ، وهناك جهاز دعم بكرة قابل للتعديل أسفل الأسطوانة السفلية ، مما يضمن دقة المنتجات.
3. يتم وضع أسطوانة زيت الضغط في أعلى مكان بدون ضغط قضيب لأسفل ، مما يوفر استهلاك الطاقة.
4. مادة البكرات العلوية والسفلية هي 42 CrMo ، البكرات تتبنى طرقًا صلبة مع أداء ميكانيكي شامل جيد ، متانة أساسية جيدة وصلابة سطحية عالية ، إنها مناسبة لأعمال الأحمال الثقيلة مع عمر خدمة طويل.
5. هذه الآلة لديها طاولة تشغيل مستقلة لجعل العملية مريحة للعمال وجهاز توصيل آمن ، لضمان السلامة.
6. اقتصادية وقابلة للتطبيق ، فعالة من حيث التكلفة ، مناسبة لنظام درفلة الألواح السميكة والمتوسطة.
الأجزاء الرئيسية لآلة الدرفلة العالمية ذات الأسطوانة العلوية ،
الخصائص الرئيسية
المعايير الفنية،
| أقصى عرض للوحة الرول | W11S-12x6000 |
| طول لفات العمل | 6000 ملم |
| أقصى سمك للوحة |
12 مم (حد إنتاج لوحة الصلب 245 ميجا باسكال) 10 مم (لوحة SS) |
| الأعلى.سمك الانحناء المسبق |
10 مم (حد إنتاج لوحة الصلب 245 ميجا باسكال) 8 مم (لوحة SS) |
| قطر الأسطوانة العلوي | Φ 480 ملم |
| قطر البكرات السفلية | Φ210 مم |
| المسافة بين بكرتين سفليتين | 360 ملم |
| سرعة القيادة | 3.5 م / دقيقة |
| المحرك الرئيسي | 30 كيلو واط |
| المحرك الهيدروليكي | 11 كيلو واط |
| محرك متحرك | 4KW |
| أبعاد | 8850 * 1650 * 2450 ملم |
| وزن | 26500 كجم |
| PLC | اومرون |
| النظام الهيدروليكي | يوكن ، اليابان |
| العناصر الكهربائية | سيمنز الألمانية |
مواصفات سلسلة W11SNC ،
|
محدد ication |
على لفة سهولة التحضير بالتأكيد |
الأعلى إيموم ت كثرة |
بو أرض incr يُسَهّل م) |
ال لفة ديا متر م) |
الأمم المتحدة دير ال لفة ديا متر م) |
مركز المسافة (مم) |
المحرك (كيلوواط) | |||
|
إنهاء بذلك نانوغرام م) |
م ntral م) |
دري فينج |
استخدام الزيت |
مو استخدام الصفراء |
||||||
| W11S -15 * 2000 | 75 | 12 | 15 | 2000 | 255 | 150 | 245 | 7.5 | 4 | 1.1 |
| W11S -14 * 2500 | 75 | 10 | 14 | 2500 | 270 | 150 | 245 | 7.5 | 4 | 1.1 |
| W11S -1913 * 3000 | 75 | 9 | 13 | 3000 | 290 | 150 | 245 | 7.5 | 4 | 1.1 |
| W11S -17 * 2500 | 100 | 13 | 17 | 2500 | 300 | 165 | 270 | 15 | 5.5 | 1.5 |
| W11S -15 * 3000 | 100 | 11 | 15 | 3000 | 325 | 165 | 270 | 15 | 5.5 | 1.5 |
| W11S -20 * 2500 | 130 | 16 | 20 | 2500 | 330 | 180 | 300 | 15 | 5.5 | 2.2 |
| W11S -18 * 3000 | 130 | 14 | 18 | 3000 | 350 | 180 | 300 | 15 | 5.5 | 2.2 |
| W11S -22 * 2500 | 160 | 18 | 22 | 2500 | 360 | 200 | 330 | 18.5 | 7.5 | 2.2 |
| W11S -20 * 3000 | 160 | 16 | 20 | 3000 | 375 | 200 | 330 | 18.5 | 7.5 | 2.2 | |
| W11S -18 * 3500 | 160 | 14 | 18 | 3500 | 390 | 200 | 330 | 18.5 | 7.5 | 2.2 | |
| W11S -24 * 2500 | 190 | 21 | 24 | 2500 | 380 | 220 | 360 | 22 | 7.5 | 4 | |
| W11S -22 * 3000 | 190 | 19 | 22 | 3000 | 400 | 220 | 360 | 22 | 7.5 | 4 | |
| W11S -20 * 3500 | 190 | 16 | 19 | 3500 | 410 | 220 | 360 | 22 | 7.5 | 4 | |
| W11S -30 * 2500 | 230 | 25 | 29 | 2500 | 410 | 235 | 380 | 30 | 11 | 4 | |
| W11S -27 * 3000 | 230 | 22 | 27 | 3000 | 425 | 235 | 380 | 30 | 11 | 4 | |
| W11S -25 * 3500 | 230 | 21 | 25 | 3500 | 440 | 235 | 380 | 30 | 11 | 4 | |
| W11S -20 * 3000 | 160 | 16 | 20 | 3000 | 375 | 200 | 330 | 18.5 | 7.5 | 2.2 | |
| W11S -18 * 3500 | 160 | 14 | 18 | 3500 | 390 | 200 | 330 | 18.5 | 7.5 | 2.2 | |
| W11S -24 * 2500 | 190 | 21 | 24 | 2500 | 380 | 220 | 360 | 22 | 7.5 | 4 | |
| W11S -22 * 3000 | 190 | 19 | 22 | 3000 | 400 | 220 | 360 | 22 | 7.5 | 4 | |
| W11S -20 * 3500 | 190 | 16 | 19 | 3500 | 410 | 220 | 360 | 22 | 7.5 | 4 | |
| W11S -30 * 2500 | 230 | 25 | 29 | 2500 | 410 | 235 | 380 | 30 | 11 | 4 | |
| W11S -27 * 3000 | 230 | 22 | 27 | 3000 | 425 | 235 | 380 | 30 | 11 | 4 | |
| W11S -25 * 3500 | 230 | 21 | 25 | 3500 | 440 | 235 | 380 | 30 | 11 | 4 | |
| W11S -33 * 2500 | 270 | 28 | 33 | 2500 | 430 | 250 | 400 | 30 | 11 | 4 | |
| W11S -30 * 3000 | 270 | 25 | 30 | 3000 | 450 | 250 | 400 | 30 | 11 | 4 | |
| W11S -28 * 3500 | 270 | 23 | 28 | 3500 | 470 | 250 | 400 | 30 | 11 | 4 | |
| W11S -25 * 4000 | 270 | 20 | 25 | 4000 | 490 | 250 | 400 | 30 | 11 | 4 | |
| W11S -36 * 2500 | 320 | 30 | 36 | 2500 | 460 | 260 | 420 | 37 | 15 | 5.5 | |
| W11S -32 * 3000 | 320 | 28 | 32 | 3000 | 480 | 260 | 420 | 37 | 15 | 5.5 | |
| W11S -28 * 3500 | 320 | 25 | 28 | 3500 | 500 | 260 | 420 | 37 | 15 | 5.5 | |
| W11S -26 * 4000 | 320 | 22 | 26 | 4000 | 520 | 260 | 420 | 37 | 15 | 5.5 | |
| W11S -40 * 2500 | 380 | 35 | 39 | 2500 | 500 | 275 | 460 | 45 | 22 | 5.5 | |
| W11S -35 * 3000 | 380 | 32 | 35 | 3000 | 510 | 275 | 460 | 45 | 22 | 5.5 | |
| W11S -32 * 3500 | 380 | 28 | 32 | 3500 | 530 | 275 | 460 | 45 | 22 | 5.5 | |
| W11S -30 * 4000 | 380 | 25 | 30 | 4000 | 550 | 275 | 460 | 45 | 22 | 5.5 | |
| W11S -43 * 2500 | 430 | 40 | 43 | 2500 | 520 | 290 | 500 | 55 | 22 | 7.5 | |
| W11S -38 * 3000 | 430 | 35 | 38 | 3000 | 540 | 290 | 500 | 55 | 22 | 7.5 | |
| W11S -36 * 3500 | 430 | 30 | 36 | 3500 | 560 | 290 | 500 | 55 | 22 | 7.5 | |
| W11S -32 * 4000 | 430 | 28 | 32 | 4000 | 580 | 290 | 500 | 55 | 22 | 7.5 | |
