تفاصيل المنتج:
شروط الدفع والشحن:
|
| حالة: | جديد | اسم: | آلة لف الصاج الهيدروليكي باستخدام الحاسب الآلي |
|---|---|---|---|
| يكتب: | آلة اللف الهيدروليكية W11S-16x2500، NC | أتمتة: | تلقائي ، يدوي |
| المواد / المعادن المصنعة: | الكربون الصلب والفولاذ المقاوم للصدأ والألمنيوم | نوع الجهاز: | آلة الانحناء لفة |
| خدمات إضافية: | التشكيل ، نهاية التشكيل ، | طلب: | الفولاذ المقاوم للصدأ المتداول ، لوحة الكربون الصلب الانحناء |
| مواد خام: | درفلة الألواح / اللوح ، قضيب فولاذي | قوة: | هيدروليكي وكهربائي |
| الأعلى. سمك ما قبل الانحناء: | 13 ملم | الأعلى. سمك الانحناء الطبيعي: | 16 ملم |
| Max. الأعلى. Rolling length طول اللف: | 2500 مم | الجهد االكهربى: | 220V / 380V / 415V / 440V / حسب الطلب ، 380V / 50HZ / 3 مراحل 220V / 60HZ / 3 مراحل |
| اللون: | حسب الطلب ، أزرق / OEM | وزن: | 3600 كلغ |
| يتم توفير خدمة ما بعد البيع: | المهندسين المتاحين لخدمة الآلات في الخارج ، الدعم الفني للفيديو ، الدعم عبر الإنترنت | ضمان: | سنة واحدة |
| تسليط الضوء: | آلات درفلة الألواح المعدنية الهيدروليكية PSL,آلات درفلة الألواح باستخدام الحاسب الآلي PSL,3 آلات ثني الصفائح الأسطوانية PSL |
||

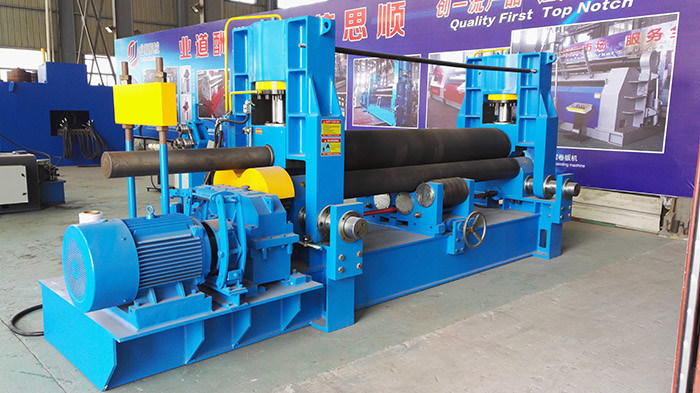

آلة ثني الصفائح المعدنية بـ 3 أسطوانات CNC ذات الأسطوانة العلوية
وصف آلة درفلة الألواح هذه ،
الآلة هي نوع من آلة دحرجة الألواح الهيدروليكية ذات 3 أسطوانات ، والتي تستخدم لتدحرج اللوحة إلى الشكل الدائري.
للانحناء المسبق من خلال الحركة الأفقية للبكرة العلوية ؛
هناك إزاحة نسبية للأسطوانات السفلية.يقوم المحرك والمخفض بتشغيل البكرتين السفليتين عند التقريب.نظرًا لارتفاع البكرات السفلية بشكل ثابت ، فهي مريحة للتغذية والتشغيل.
رف التقليب هو تصميم من النوع الهيدروليكي.
الهيكل والأجزاء الرئيسية ،
تتكون هذه المعدات من إطار العمل ، وجهاز البكرة العلوية ، وجهاز القيادة الرئيسي ، وجهاز الأسطوانة السفلية ، وجهاز التدحرج الجانبي ، وجهاز الانقلاب ، والنظام الهيدروليكي (الأجزاء) ، ونظام الكهرباء (الأجزاء) ، وجهاز التشحيم.
جهاز البكرة العلوية:
محرك التروس لأعلى من المحور الرئيسي للدوران ، ونهايات دعم محمل SP-1 ، وجانب القيادة من خلال المفتاح المسطح ، وإيقاف تشغيل ترس المحرك الرئيسي وتوصيل الجهاز لنقل عزم الدوران ، وجانب طرف مع حماية من الصلب .مادة الأسطوانة العلوية 42CrMo ، تصلب الحرارة HB220-300.
جهاز القيادة الرئيسي:
بواسطة المحرك الهيدروليكي ، ثلاثة تروس لتخفيض السرعة ، عزم دوران ناقل الحركة إلى الأسطوانة العلوية.يشمل هذا الجهاز المحركات وعلبة تروس تخفيض السرعة.مزود الطاقة حسب متطلبات العميل
جهاز الأسطوانة السفلية:
تدعم الأسطوانة السفلية أسفل المحمل ، وأغلفة المحامل على جانبي الحامل مثبتة داخل المسار ، وأسفل المكبس والأسطوانة متصلة.يمكن أن يرتفع المحمل في السائل تحت الضغط وينخفض على طول القضيب ، وفقًا لحجم قضيب الدفع ، يتم ضبط الصفيحة الفولاذية تحت قوة لقط الأسطوانة المطلوبة بواسطة صمام التحكم في ضغط النظام الهيدروليكي.يمكن أن تؤدي إضافة الأسطوانات السفلية إلى تعديل لفة ، وتحسين دقة المنتج تحت نفس المواد مثل سبائك الصلب ذات جودة اللفة 45 # ، وتصلب المعالجة الحرارية HB220-300
جهاز الأسطوانة الجانبية:
جانب من محمل الأسطوانة في قاعدة المحمل الشعاعي ، محمل على جانبي الحامل مثبت داخل المسار ، واتصال الجزء السفلي من المكبس وأسطوانة الزيت.تحمل في السائل تحت الضغط ، يمكن إمالتها لأعلى ولأسفل على طول السكة ، يتم تعديل حجم قضيب المكبس لقوة الدفع وفقًا لاحتياجات الصفيحة الفولاذية بواسطة صمام التحكم في ضغط النظام الهيدروليكي.سبائك الصلب ذات جودة اللفة الجانبية ، تصلب المعالجة الحرارية HB220-280.
جهاز الانقلاب:
قلب الجهاز من خلال أسطوانة الزيت ، والمفصلات ممزقة والقيادة مقلوبة على متن طائرة أسطوانية مقلوبة من أجل إزالة المنتجات.
معلومات تقنية،
| أقصى عرض للوحة الرول | W11S-16x2500 |
| طول لفات العمل | 2500 مم |
| أقصى سمك للوحة |
16 مم (حد إنتاج لوحة الصلب 245 ميجا باسكال) 12 مم (لوحة الفولاذ المقاوم للصدأ) |
| الأعلى.سماكة ما قبل الانحناء |
12 مم (حد إنتاج لوحة الصلب 245 ميجا باسكال) 10 مم (لوح من الفولاذ المقاوم للصدأ) |
| قطر لفة | Φ300 ملم |
| قطر لفة لأسفل | Φ165 ملم |
| المسافة بين اثنين من لفات أسفل | 270 ملم |
| سرعة القيادة | 4.5 م / دقيقة |
| المحرك الرئيسي | 15 كيلو واط |
| المحرك الهيدروليكي | 5.5 كيلو واط |
| حرك المحرك | 1.5 كيلو واط |
| أبعاد | 5000 * 1550 * 1750 ملم |
| وزن | 9000 كجم |
| PLC | اومرون |
| النظام الهيدروليكي | يوكن ، اليابان |
| العناصر الكهربائية | سيمنز ، ألماني / شنايدر ، فرنسا |
مكونات مفككة:
1. القوة الرئيسية: سيمنز للكهرباء
2. العناصر الإلكترونية الرئيسية: سيمنز ألمانيا أو شنايدر فرنسا ؛
3. Axletree: محمل ذو صف مزدوج ذاتي المحاذاة
4. المحرك الرئيسي: سيمنز صنع في الصين
5. جهاز التحكم المنطقي القابل للبرمجة PLC: OMRON ، اليابان
6. الصمامات الهيدروليكية: YUKEN ، تايوان
7. مضخة تروس: صنع في الصين TaiWan.
8. بكرة العمل: مادة بكرة العمل مع سبائك الصلب 42CrMo.
9. نظام العرض الرقمي:دلتاشاشة لمسية
10 محول طاقة: أومرون ، صنع في اليابان
11. نظام التشحيم الأوتوماتيكي: وصلة صينية يابانية ، لديها إنذار بلوك
الخصائص الرئيسية
مواصفات سلسلة W11S ،
|
محدد ication |
على لفة سهولة التحضير بالتأكيد |
الأعلى إيموم ت النشوة |
بو أرض incr يُسَهّل م) |
ال لفة ديا متر م) |
الأمم المتحدة دير ال لفة ديا متر م) |
مركز المسافة (مم) |
المحرك (كيلوواط) | |||
|
إنهاء بذلك نانوغرام م) |
م ntral م) |
دري فينج |
استخدام الزيت |
مو استخدام الصفراء |
||||||
| W11S -15 * 2000 | 75 | 12 | 15 | 2000 | 255 | 150 | 245 | 7.5 | 4 | 1.1 |
| W11S -14 * 2500 | 75 | 10 | 14 | 2500 | 270 | 150 | 245 | 7.5 | 4 | 1.1 |
| W11S -13 * 3000 | 75 | 9 | 13 | 3000 | 290 | 150 | 245 | 7.5 | 4 | 1.1 |
| W11S -16 * 2500 | 100 | 13 | 16 | 2500 | 300 | 165 | 270 | 15 | 5.5 | 1.5 |
| W11S -16 * 3000 | 100 | 11 | 16 | 3000 | 325 | 165 | 270 | 15 | 5.5 | 1.5 |
| W11S -20 * 2500 | 130 | 16 | 20 | 2500 | 330 | 180 | 300 | 15 | 5.5 | 2.2 |
| W11S -18 * 3000 | 130 | 14 | 18 | 3000 | 350 | 180 | 300 | 15 | 5.5 | 2.2 |
| W11S -22 * 2500 | 160 | 18 | 22 | 2500 | 360 | 200 | 330 | 18.5 | 7.5 | 2.2 |
| W11S -20 * 3000 | 160 | 16 | 20 | 3000 | 375 | 200 | 330 | 18.5 | 7.5 | 2.2 | |
| W11S -18 * 3500 | 160 | 14 | 18 | 3500 | 390 | 200 | 330 | 18.5 | 7.5 | 2.2 | |
| W11S -24 * 2500 | 190 | 21 | 24 | 2500 | 380 | 220 | 360 | 22 | 7.5 | 4 | |
| W11S -22 * 3000 | 190 | 19 | 22 | 3000 | 400 | 220 | 360 | 22 | 7.5 | 4 | |
| W11S -20 * 3500 | 190 | 16 | 19 | 3500 | 410 | 220 | 360 | 22 | 7.5 | 4 | |
| W11S -30 * 2500 | 230 | 25 | 29 | 2500 | 410 | 235 | 380 | 30 | 11 | 4 | |
| W11S -27 * 3000 | 230 | 22 | 27 | 3000 | 425 | 235 | 380 | 30 | 11 | 4 | |
| W11S -25 * 3500 | 230 | 21 | 25 | 3500 | 440 | 235 | 380 | 30 | 11 | 4 | |
| W11S -20 * 3000 | 160 | 16 | 20 | 3000 | 375 | 200 | 330 | 18.5 | 7.5 | 2.2 | |
| W11S -18 * 3500 | 160 | 14 | 18 | 3500 | 390 | 200 | 330 | 18.5 | 7.5 | 2.2 | |
| W11S -24 * 2500 | 190 | 21 | 24 | 2500 | 380 | 220 | 360 | 22 | 7.5 | 4 | |
| W11S -22 * 3000 | 190 | 19 | 22 | 3000 | 400 | 220 | 360 | 22 | 7.5 | 4 | |
| W11S -20 * 3500 | 190 | 16 | 19 | 3500 | 410 | 220 | 360 | 22 | 7.5 | 4 | |
| W11S -30 * 2500 | 230 | 25 | 29 | 2500 | 410 | 235 | 380 | 30 | 11 | 4 | |
| W11S -27 * 3000 | 230 | 22 | 27 | 3000 | 425 | 235 | 380 | 30 | 11 | 4 | |
| W11S -25 * 3500 | 230 | 21 | 25 | 3500 | 440 | 235 | 380 | 30 | 11 | 4 | |
| W11S -33 * 2500 | 270 | 28 | 33 | 2500 | 430 | 250 | 400 | 30 | 11 | 4 | |
| W11S -30 * 3000 | 270 | 25 | 30 | 3000 | 450 | 250 | 400 | 30 | 11 | 4 | |
| W11S -28 * 3500 | 270 | 23 | 28 | 3500 | 470 | 250 | 400 | 30 | 11 | 4 | |
| W11S -25 * 4000 | 270 | 20 | 25 | 4000 | 490 | 250 | 400 | 30 | 11 | 4 | |
| W11S -36 * 2500 | 320 | 30 | 36 | 2500 | 460 | 260 | 420 | 37 | 15 | 5.5 | |
| W11S -32 * 3000 | 320 | 28 | 32 | 3000 | 480 | 260 | 420 | 37 | 15 | 5.5 | |
| W11S -28 * 3500 | 320 | 25 | 28 | 3500 | 500 | 260 | 420 | 37 | 15 | 5.5 | |
| W11S -26 * 4000 | 320 | 22 | 26 | 4000 | 520 | 260 | 420 | 37 | 15 | 5.5 | |
| W11S -40 * 2500 | 380 | 35 | 39 | 2500 | 500 | 275 | 460 | 45 | 22 | 5.5 | |
| W11S -35 * 3000 | 380 | 32 | 35 | 3000 | 510 | 275 | 460 | 45 | 22 | 5.5 | |
| W11S -32 * 3500 | 380 | 28 | 32 | 3500 | 530 | 275 | 460 | 45 | 22 | 5.5 | |
| W11S -30 * 4000 | 380 | 25 | 30 | 4000 | 550 | 275 | 460 | 45 | 22 | 5.5 | |
| W11S -43 * 2500 | 430 | 40 | 43 | 2500 | 520 | 290 | 500 | 55 | 22 | 7.5 | |
| W11S -38 * 3000 | 430 | 35 | 38 | 3000 | 540 | 290 | 500 | 55 | 22 | 7.5 | |
| W11S -36 * 3500 | 430 | 30 | 36 | 3500 | 560 | 290 | 500 | 55 | 22 | 7.5 | |
| W11S -32 * 4000 | 430 | 28 | 32 | 4000 | 580 | 290 | 500 | 55 | 22 | 7.5 | |
