تفاصيل المنتج:
شروط الدفع والشحن:
|
| حالة: | جديد | اسم: | آلة الدرفلة الهيدروليكية CNC ذات الألواح الطويلة |
|---|---|---|---|
| نوع الجهاز: | آلة درفلة الألواح الطويلة ، W11NC-8x8000 | يكتب: | W11NC-8x8000 |
| مواد خام: | درفلة الصفيح / اللوح ، المعدن الصلب / اللوح / الملف الشخصي | طلب: | الصفائح المعدنية السميكة ، ثني الألواح SS ، درفلة الألواح الفولاذية الكربونية ، صنع أنبوب / أنابيب ا |
| المواد / المعادن المصنعة: | الكربون الصلب ، SS ، سبائك الصلب | أتمتة: | تلقائي ، يدوي |
| طريقة التحكم: | CNC آلي ، كهربائي هيدروليكي | نظام التحكم: | تحكم Omron أو Siemens PLC ، شاشة تعمل باللمس |
| وظيفة المتداول: | مع ما قبل الانحناء / المتداول ، المتداول المتماثل | Max. الأعلى. Central bending thickness سماكة الانحناء المركزي: | لوحة من الصلب الكربوني 8 مم ، |
| الأعلى. سمك ما قبل الانحناء: | لوحة من الصلب الكربوني 6 مم ، | طول اللف: | 0-8000 مم |
| صفوف من الأسطوانة الاحتياطية: | دعم هيدروليكي | النظام الهيدروليكي: | يوكن ، مجموعة صمامات ريكسروث |
| المحرك الرئيسي: | 15 كيلو واط | وزن: | 35000 كجم |
| أبعاد: | 11500 × 2360 × 2200 ملم | الجهد االكهربى: | 220V / 380V / 415V / 440V / حسب الطلب |
| اللون: | أخضر / OEM ، حسب الطلب | يتم توفير خدمة ما بعد البيع: | المهندسين المتاحين لخدمة الآلات في الخارج ، الدعم الفني للفيديو ، الدعم عبر الإنترنت |
| ضمان: | سنة واحدة | ||
| تسليط الضوء: | آلات درفلة الألواح اليدوية PSL,بكرات الألواح الفولاذية الهيدروليكية PSL,آلات ثني الألواح الهيدروليكية PSL |
||

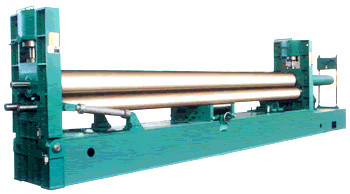

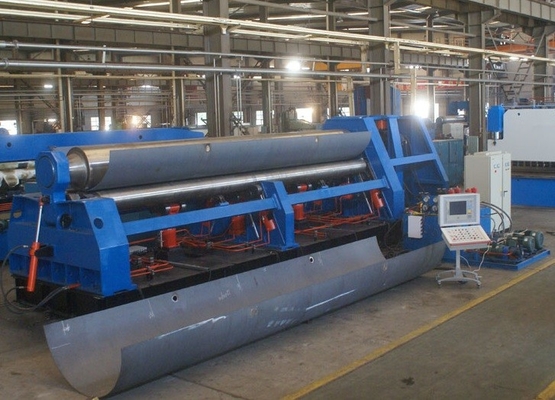

آلة لف الألواح الهيدروليكية CNC تصنيع خزان الزيت
يمكن تحريك الأسطوانات العلوية للماكينة رأسياً وأفقياً.
الرفع العمودي هو ناقل الحركة الهيدروليكي.تعمل الأسطوانة على قضيب المكبس للحصول على حركة أفقية.
ينتقل عزم الدوران من خلال صندوق قضيب التوربين ، وملف التوربين ، وآلية الجوز اللولبي لدفع الأسطوانة العلويةحركة أفقية
تدور الأسطوانة السفلية فقط لتوفير عزم الدوران لآلة الثني الهيدروليكية ، الأسطوانة السفلية مجهزة بأسطوانة وسيطة قابلة للتعديل.
الأسطوانة العلوية على شكل أسطوانة ، مما يحسن استقامة المنتج.إنها مناسبة لدحرجة الخزانات ذات الأشكال المقطعية المختلفة للمقطورات.
- التعويض التلقائي للإنحراف:
عندما تعمل آلة ثني الأسطوانة الهيدروليكية ، يمكن اكتشاف تشوه الأسطوانة السفلية والشعاع بواسطة مستشعر إزاحة الليزر على الإطار المرجعي وإعادته إلى نظام التحكم الإلكتروني.يتحكم نظام التحكم الإلكتروني في جهاز التعويض بين العارضة ولفافة العمل.التعويض عبر الإنترنت عن تشوه لفة العمل ، بحيث يمكن لقطعة العمل المحتجزة تحقيق استقامة مثالية في نطاق الطول الكامل.
- نظام مضاد للاهتزاز في الأسطوانة العلوية:
نظرًا لأن سطح لفة العمل لآلة الثني الهيدروليكية يبلغ طولها من 12 إلى 22 مترًا ، فسوف يتشوه بسبب عدم كفاية الصلابة والارتداد ويهتز أثناء الارتفاع والسقوط السريع.من أجل حل مشكلة اهتزاز الأسطوانة العلوية ، قمنا بتصميم نظام فريد مضاد للاهتزاز في الأسطوانة العلوية.
- تصميم ذو كفاءة عالية واستهلاك منخفض للطاقة:
من أجل تقليل استهلاك الطاقة ، يتم استخدام إطار الجهاز على شكل باب كمكون مضغوط ، كما تم تصميم خزان وقود متكامل أعلى أسطوانة زيت الإطار.ميزة أخرى لوضع خزان الوقود على الجزء العلوي من الأسطوانة هي أنه يمكن الاعتماد على وزن العارضة العرضية والأسطوانة العلوية في السقوط لفتح صمام التعبئة لتحقيق الملء السريع.تصل سرعة الهبوط إلى 3000 مم / دقيقة ، مما يحسن بشكل فعال من كفاءة المعدات ويقلل من استهلاك الطاقة للنظام الهيدروليكي.
- آلة واحدة بوظائف متعددة:
البكرتان السفلية منمعدات تصنيع المعادنمتصلة مباشرة بنظام القيادة ، ويمكن دفع الأسطوانة السفلية لتدحرج باستمرار اللوح الفولاذي في قوس أو مخروط أو أسطح منحنية داخلية أخرى: يمكن طي أخدود الهيكل بعد تجهيزه بقالب.لوحة على شكل وصفيحة على شكل IV أو تسوية الصفيحة الفولاذية.
1. تحقق مما إذا كانآلة ثني الألواح الفولاذيةومسامير التوصيل فضفاضة وطبيعية.
2. عند التشغيل ، التقط المواد المتساقطة عند وصلة الفرن لآلة الثني ثلاثية الأسطوانات في الوقت المناسب.
3. تحقق مما إذا كانت آلة الثني الهيدروليكية للخزان خارج المسار وما إذا كانت الوصلة المفصلية سليمة.ضبط وإصلاح في الوقت المناسب.
4. لم يتم إطفاء الحريق تمامًا في الليل ، لذلك يجب أن يكون هناك شخص ما في الخدمة لمنع الحريق من الاحتراق وإتلاف المعدات.
5. يجب أن يضيف الميكانيكيون الزبدة والزيت إلى كل مكون في الوقت المناسب ، والتحقق مما إذا كانت ماكينة الثني الهيدروليكية للخزان لديها حركة غير طبيعية في الوقت المحدد ، والتعامل معها في الوقت المناسب ، والتحقق مما إذا كان كل مكون مفقودًا في الوقت المناسب ، وتعويض أي عنصر مفقود.
مزايا آلة درفلة الألواح للخزان ،
تتبنى الأسطوانة أسطوانة محمل صلبة ذات قوة عالية وعمر طويل مع عمر خدمة طويل وتشوه صغير.
ترس ناقل الحركة مصنوع من فولاذ عالي الكربون مع صلابة عالية ومقاومة تآكل قوية.
آلة الثني الهيدروليكية بأكملها تستخدم لحام الصفائح الفولاذية المتكاملة ، وهي سميكة وجميلة ، وتتمتع بثبات جيد.
حماية من الحمل الزائد ، ثلاث مجموعات من المخرجات الرقمية ، تعرض بصريًا موضع لفة العمل.
عملية بسيطة ، وحدة تحكم متنقلة مستقلة ، يمكن لشخص واحد العمل بشكل مستقل ، وكفاءة عالية.
المواصفات الفنية الرئيسية ،
| مودل | سمك اللف (مم) |
عرض اللوحة ( مم) |
قطر البكرة العلوية (مم) | قوة المحرك الرئيسي (kw) |
| W11NC-5 × 7000 | 5 | 7000 | 440 | 11 |
| W11NC-6 × 9500 | 6 | 9500 | 500 | 15 |
| W11NC-8 × 6000 | 8 | 6000 | 420 | 15 |
| W11NC-8 × 7000 | 8 | 7000 | 450 | 15 |
| W11NC-8 × 8000 | 8 | 8000 | 470 | 15 |
| W11NC-8 × 9500 | 8 | 9500 | 510 | 15 |
| W11NC-10 × 6000 | 10 | 6000 | 440 | 15 |
| W11NC-10 × 9000 | 10 | 9000 | 470 | 15 |
| W11NC-12 × 6000 | 12 | 6000 | 460 | 15 |
| W11NC-12 × 9000 | 12 | 9000 | 530 | 22 |
| W11NC-16 × 6000 | 16 | 6000 | 500 | 22 |
