تفاصيل المنتج:
شروط الدفع والشحن:
|
| حالة: | جديد | اسم: | آلة ثني الألواح الهيدروليكية CNC ذات 4 أسطوانات |
|---|---|---|---|
| نوع الجهاز: | آلة الثني بأربع أسطوانات ، W12-65x3000 | المواد / المعادن المصنعة: | سمك كبير الكربون الصلب ، SS ، سبائك الصلب |
| طلب: | الصفائح المعدنية السميكة ، ثني الألواح SS ، درفلة الألواح الفولاذية الكربونية ، صنع أنبوب / أنابيب ا | مواد خام: | درفلة الصفيح / اللوح ، المعدن الصلب / اللوح / الملف الشخصي |
| أتمتة: | تلقائي | طريقة التحكم: | CNC كامل أوتوماتيكي ، كهربائي هيدروليكي |
| نظام التحكم: | تحكم Omron أو Siemens PLC ، شاشة تعمل باللمس | وظيفة المتداول: | مع ما قبل الانحناء / المتداول ، المتداول غير المتماثل |
| Max. الأعلى. Central bending thickness سماكة الانحناء المركزي: | 65mm الكربون الصلب لوحة ، 55mm SS لوحة | الأعلى. سمك ما قبل الانحناء: | 55mm الكربون الصلب لوحة ، 45mm SS لوحة |
| طول اللف: | 0-3000 مم | محملة بالكامل مع الحد الأدنى للقطر: | 2400 مم |
| سرعة العمل: | 1.5-5 م / دقيقة | النظام الهيدروليكي: | مجموعة صمامات يوكن أو ريكسروث |
| صفوف من الأسطوانة الاحتياطية: | رفع / أسفل الاسطوانة الهيدروليكية | محرك المتداول: | الأسطوانة العلوية والأسطوانة السفلية كلها محرك هيدروليكي |
| المحرك الرئيسي: | 110 كيلو واط | وزن: | 17500 كجم |
| أبعاد: | 6600 × 4260 × 3850 ملم | الجهد االكهربى: | 220V / 380V / 415V / 440V / 50HZ / 60ZH ، حسب الطلب |
| اللون: | رمادي أبيض / OEM ، حسب الطلب | يتم توفير خدمة ما بعد البيع: | المهندسين المتاحين لخدمة الآلات في الخارج ، الدعم الفني للفيديو ، الدعم عبر الإنترنت |
| ضمان: | سنة واحدة | ||
| تسليط الضوء: | الانحناء الأسطواني للألواح المخروطية ذات 4 أسطوانات,بكرة الألواح المخروطية ذات 4 أسطوانات 65x3000mm,ماكينات ثني الألواح الهيدروليكية 65x3000mm |
||

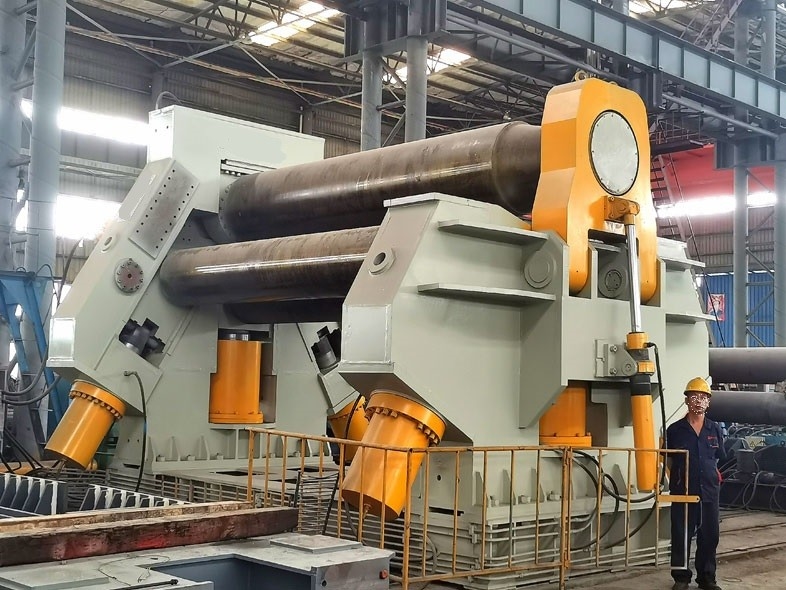

نوع كبير 65x3000mm CNC 4 أسطوانات لوحة مخروطية وآلة ثني هيدروليكية مربعة
هذا ينتمي إلى آلة درفلة الألواح ذات الأربع أسطوانات ، ويتم إصلاح الأسطوانة العلوية وهي المحرك الرئيسي ، والمحرك الهيدروليكي الذي يتم تشغيله بواسطة محرك متغير السرعة لأعلى ولأسفل محرك حزام الأسطوانة ، لتوفير عزم الدوران للصفائح ؛تحت الأسطوانة تتحرك عموديًا من خلال الضغط الهيدروليكي الذي يعمل على مكبس الأسطوانة الهيدروليكية الذي تم الحصول عليه من أجل تثبيت اللوح للنقل الهيدروليكي ؛الأسطوانة السفلية للجوانب مع الأسطوانة الجانبية والأسطوانة مدفوعة بالزيت. يمكن إجراء ميزة الانحناء للوحة الطرفية (الانحناء المسبق) والدحرجة على نفس الماكينة
يتم التحكم في إزاحة الرفع بواسطة مستشعرات و PLC ، ويتم تسويتها تلقائيًا وعرضها على شاشة اللمس.
آلات درفلة الألواح ذات 4 أسطواناتمع أنواع رحب بها العملاء على نطاق واسع.مع المستوى التقني العالي ، والوظائف الكاملة ، والدقة العالية ، والتشغيل المريح ، فإن آلة ثني الألواح ذات 4 أسطوانات هي نموذج مثالي للدرفلةقطع العمل المستديرة والقوسية والمخروطية والأشكال الخاصة.
آلة الدرفلة من سلسلة W12 بأربع بكرات تعتمد محركًا ميكانيكيًا دوارًا للبكرة العلوية ، محرك هيدروليكي لتقلب الأسطوانة السفلية والبكرات الجانبية ، نظام تشغيل التحكم الكهربائي المركّز.
يمكن لهذه الماكينة أن تكمل الثني المسبق والدرفلة على شكل أنبوب لتغذية مادة واحدة ، أو يمكن أن تكون مادة ذات شكل مستدق متوسط الانحناء مسبقًا على هذا الجهاز بهامش مستقيم متبقي صغير وكفاءة عمل عالية.
يمكنها أيضًا القيام بعمل التسوية التقريبية للوحة المعدنية المراد معالجتها.
الآلة مجهزة بنظام التحكم CNC ، وتحسين مستوى الأتمتة.
يستخدم على نطاق واسع في البترول ، والمراجل الكيميائية ، وبناء السفن ، والهيكل المعدني ، وصناعة التصنيع الميكانيكي.
الهيكل الرئيسي للآلة:
المواصفات الفنية الرئيسية ،
| تخصيص | أقصى سمك الملف (مم) |
أقصى عرض الملف (مم) |
حد عائد اللوحة (مبا) |
سرعة الملف (م / دقيقة) |
محملة بالحد الأدنى لقطر الملف (مم) |
قطر اللفة (مم) |
تحت قطر لفة (مم) |
جانب قطر اللفة (مم) |
لفة جانبية الحد الأقصى للسكتة الدماغية (مم) |
لفة جانبية سرعة التعديل (م / دقيقة) |
المحرك الرئيسي قوة (كو) |
| W12-25 * 2000 | 25 | 2000 | 245 | 4 | 800 | 350 | 320 | 280 | 240 | 80 | 22 |
| W12-20 * 2500 | 20 | 2500 | 245 | 4 | 640 | 350 | 320 | 280 | 240 | 80 | 30 |
| W12-30 * 2000 | 30 | 2000 | 245 | 4 | 1000 | 400 | 360 | 300 | 240 | 80 | 37 |
| W12-25 * 2500 | 25 | 2500 | 245 | 4 | 800 | 400 | 360 | 300 | 240 | 80 | 37 |
| W12-35 * 2000 | 35 | 2000 | 245 | 4 | 1200 | 420 | 380 | 330 | 210 | 80 | 37 |
| W12-30 * 2500 | 30 | 2500 | 245 | 4 | 1000 | 400 | 360 | 320 | 230 | 80 | 37 |
| W12-40 * 2000 | 40 | 2000 | 245 | 4 | 1400 | 480 | 400 | 340 | 420 | 80 | 45 |
| W12-45 * 2000 | 45 | 2000 | 245 | 4 | 1600 | 500 | 450 | 400 | 380 | 80 | 45 |
| W12-35 * 2500 | 35 | 2500 | 245 | 4 | 1200 | 480 | 400 | 340 | 420 | 80 | 45 |
| W12-40 * 2500 | 40 | 2500 | 245 | 4 | 1400 | 500 | 450 | 400 | 380 | 80 | 45 |
| W12-45 * 2500 | 45 | 2500 | 245 | 4 | 1600 | 530 | 480 | 420 | 450 | 80 | 63 |
| W12-35 * 3000 | 35 | 3000 | 245 | 4 | 1200 | 500 | 450 | 400 | 380 | 80 | 45 |
| W12-45 * 3000 | 45 | 3000 | 245 | 4 | 1600 | 560 | 500 | 450 | 450 | 80 | 63 |
| W12-55 * 2500 | 55 | 2500 | 245 | 4 | 2000 | 600 | 550 | 480 | 500 | 78 | 75 |
| W12-55 * 3000 | 55 | 3000 | 245 | 4 | 2000 | 620 | 560 | 490 | 500 | 78 | 75 |
| W12-65 * 3000 | 65 | 3000 | 245 | 4 | 2400 | 670 | 600 | 530 | 550 | 78 | 110 |
