تفاصيل المنتج:
شروط الدفع والشحن:
|
| اسم: | آلة درفلة الألواح الهيدروليكية CNC بـ 4 لفات | نوع الجهاز: | آلة الثنى بـ 4 إسطوانات ، W12-12x4000 |
|---|---|---|---|
| شرط: | جديد | تطبيق: | الصفائح المعدنية الرقيقة والعريضة ، ثني الألواح SS ، درفلة الألواح الفولاذية الكربونية ، صنع أنبوب / |
| المواد / المعادن المصنعة: | الكربون الصلب ، SS ، سبائك الصلب | مواد خام: | درفلة الصفيح / اللوح ، المعدن الصلب / اللوح / الملف الشخصي |
| أتمتة: | تلقائي ، يدوي | نظام التحكم: | تحكم Omron أو Siemens PLC ، شاشة تعمل باللمس |
| طريقة التحكم: | CNC كامل أوتوماتيكي ، كهربائي هيدروليكي | وظيفة المتداول: | مع ما قبل الانحناء / المتداول ، المتداول غير المتماثل |
| Max. الأعلى. Central bending thickness سماكة الانحناء المركزي: | 12mm الكربون الصلب لوحة ، 10mm لوحة SS | الأعلى. سمك ما قبل الانحناء: | لوحة من الصلب الكربوني 10 مم ، لوحة SS 8 مم |
| طول اللف: | 0-4000 مم | النظام الهيدروليكي: | مجموعة صمامات يوكن |
| صفوف من الأسطوانة الاحتياطية: | رفع / أسفل هيدروليكي | المحرك الرئيسي: | 15 كيلو واط |
| وزن: | 13600 كجم | أبعاد: | 7600 × 1760 × 2100 ملم |
| الجهد االكهربى: | 220V / 380V / 415V / 440V / 50HZ / 60ZH ، حسب الطلب | اللون: | أخضر / OEM ، حسب الطلب |
| يتم توفير خدمة ما بعد البيع: | المهندسين المتاحين لخدمة الآلات في الخارج ، الدعم الفني للفيديو ، الدعم عبر الإنترنت | ضمان: | سنة واحدة |
| تسليط الضوء: | CNC 4 أسطوانة لوحة,4 أسطوانة آلة ثني الألواح الهيدروليكية,4 آلة لف الأسطوانة |
||

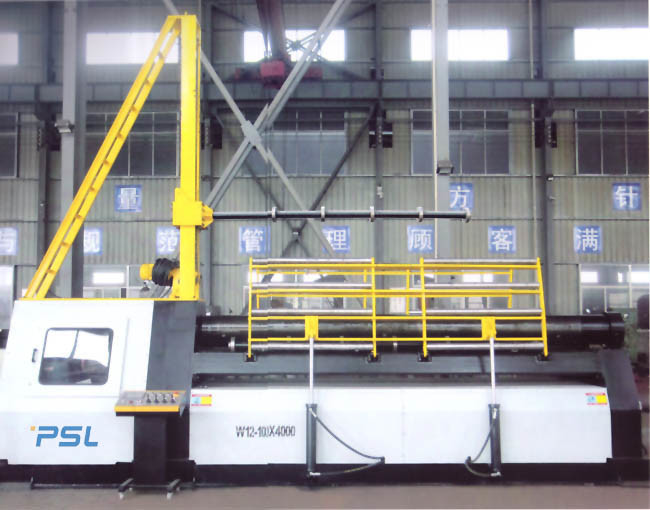

4 أسطوانات CNC ماكينة لف الألواح المعدنية ماكينة ثني الألواح الهيدروليكية ماكينة لف الصفائح المعدنية
آلة ثني الألواح ذات الأربع أسطوانات CNC لها وظيفة الثني المسبق لنهاية الصفيحة.الآلة لديها أربع لفات عمل.تعتبر إسطوانات العمل من أهم مكونات آلة ثني الألواح ذات الأربع أسطوانات.تؤثر جودة وأداء لفة العمل بشكل مباشر على عمر الخدمة ودقة الدرفلة لماكينة درفلة الألواح ذات الأربع أسطوانات.
المواد: سبائك الصلب 42CrMo ، المعالجة بالتبريد والتقسية تجعل قوة لفة العمل تصل إلى HB241-260 ، الخصائص الميكانيكية الشاملة ، القوة العالية ، مقاومة التآكل القوية ، مناسبة للعمل عالي الأحمال ، عمر خدمة طويل.يتم التحكم في إزاحة الرفع بواسطة مستشعرات و PLC ، ويتم تسويتها تلقائيًا وعرضها على الشاشة.
آلات درفلة الألواح ذات 4 أسطواناتبأوزان فك 12 × 4000 مم ، 20 × 2000 مم ، و 60 × 3000 مم مرحب بها على نطاق واسع من قبل العملاء.مع المستوى التقني العالي ، والوظائف الكاملة ، والدقة العالية ، والتشغيل المريح ، فإن آلة ثني الألواح ذات الأربع أسطوانات هي نموذج مثالي للدرفلة.قطع العمل الدائرية والقوسية والمخروطية والأشكال الخاصة.
تستخدم محامل أسطوانية كروية شديدة التحمل في كل أسطوانة من آلات ثني الألواح ذات الأربع أسطوانات.
يسمح التصميم الداخلي للمحمل المركزي القابل للتعديل بمقاومة انحراف وإمالة قضيب الأسطوانة.يمنع النشاط القابل للطي القوة العكسية من إتلاف أسطوانة اللوحة ذات الأربع أسطوانات عندما تقوم بإصلاح القوة الخارجية.
يعتمد نظام التحكم في الأسطوانات المكونة من 4 أسطوانات على جهاز التحكم القابل للبرمجة PLC.يحتوي النظام على إعدادات المعلمات ، وتحرير البيانات ، والإنذارات الجيدة ، وذاكرة انقطاع التيار الكهربائي ، وواجهة الإنسان والآلة ، وعرض الحالة ، والحساب في الوقت الفعلي ، وتخزين الملفات ، ووضع التصحيح ، والوضع اليدوي ، ووضع التحكم في البرنامج ، وتحرير الملفات ، والتشخيص الذاتي للأخطاء ، الحكم الذكي لأخطاء التشغيل ، ووظائف الحماية الأخرى.
يضمن النظام الهيدروليكي لتصميم آلة ثني الألواح المكونة من 4 أسطوانات نظافة النظام مع شفط الزيت وفلاتر الزيت المرتجعة.مزود بجهاز مركزي للتزود بالوقود.
إطار القلب مُجهز بأسطوانة مقلوبة ، يمكن إمالة الرأس واستقامة.تم تجهيز الدوران وإعادة ضبط جسم المحمل الدوراني بجهاز متشابك.يمكن استئناف الحركة بعد إعادة ضبط جسم المحمل ، والذي يلعب دورًا في حماية السلامة.
تتبنى أسطوانة اللوحة ذات 4 أسطوانات قاعدة متكاملة ، والتي تكون قوية في الصلابة.الهيكل والقاعدة ملحومان ومعالجتان بمعالجة تقادم التلدين التي تقضي على الإجهاد الداخلي وتحسن دقة آلة الثني.يتكون الهيكل الكامل لماكينة تقويس الصفائح ذات 4 أسطوانات من كتل البناء ، وهي جميلة الشكل وأكثر ملاءمة للصيانة.
الهيكل الرئيسي للآلة:
تكوين آلة لف الألواح الهيدروليكية ،
العناصر الإلكترونية الرئيسية: شنايدر فرنسا ؛
Axletree: محمل مزدوج الصفوف ذاتي المحاذاة ألمانيا
المحرك الرئيسي: شركة سيمنز للكهرباء ألمانيا
وحدة التحكم المنطقية القابلة للبرمجة PLC: منتجات OMRON من اليابان
النظام الهيدروليكي: Bosch - Rexroth Germany أو YUKEN Taiwan
مضخة الزيت: مشمس من الولايات المتحدة الأمريكية ؛
بكرة العمل: مادة بكرة العمل مع سبائك الصلب 42CrMo.
نظام العرض الرقمي: Touch Screen Delta
محول الطاقة: أومرون ، اليابان
نظام التشحيم الأوتوماتيكي: مفصل صيني ياباني ، به إنذار كتلة
المواصفات الفنية الرئيسية ،
|
