تفاصيل المنتج:
شروط الدفع والشحن:
|
| حالة: | جديد | اسم: | آلة درفلة الألواح CNC الهيدروليكية الكبيرة ذات 3 أسطوانات |
|---|---|---|---|
| نوع الجهاز: | آلة درفلة الألواح الكبيرة ، W11SNC-120x3200 | يكتب: | W11SNC-120x3200 |
| طلب: | الصفائح المعدنية السميكة ، ثني الألواح SS ، درفلة الألواح الفولاذية الكربونية ، صنع أنبوب / أنابيب ا | مواد خام: | درفلة الصفيح / اللوح ، المعدن الصلب / اللوح / الملف الشخصي |
| المواد / المعادن المصنعة: | الكربون الصلب ، SS ، سبائك الصلب | أتمتة: | تلقائي ، يدوي |
| طريقة التحكم: | CNC نصف أوتوماتيكي ، كهربائي هيدروليكي | نظام التحكم: | تحكم سيمنز PLC ، شاشة تعمل باللمس |
| وظيفة المتداول: | مع ما قبل الانحناء / المتداول ، المتداول المتماثل | الأعلى. سمك ما قبل الانحناء: | لوحة من الصلب الكربوني 110 مم ، |
| Max. الأعلى. Central bending thickness سماكة الانحناء المركزي: | 120 مم لوحة من الصلب الكربوني ، | طول اللف: | 0-3200 ملم |
| النظام الهيدروليكي: | يوكن ، مجموعة صمامات ريكسروث | المحرك الرئيسي: | 55-180 كيلو واط |
| وزن: | 145000 كجم | أبعاد: | 8880x4360x4960 ملم |
| الجهد االكهربى: | 220V / 380V / 415V / 440V / حسب الطلب | اللون: | رمادي أبيض / OEM ، حسب الطلب |
| ضمان: | سنة واحدة | يتم توفير خدمة ما بعد البيع: | المهندسين المتاحين لخدمة الآلات في الخارج ، الدعم الفني للفيديو ، الدعم عبر الإنترنت |
| تسليط الضوء: | 120mmX3200mm 3 آلات ثني صفائح الأسطوانة,120mmX3200mm بكرات الألواح CNC,120mmX3200mm آلات الدرفلة الأفقية |
||

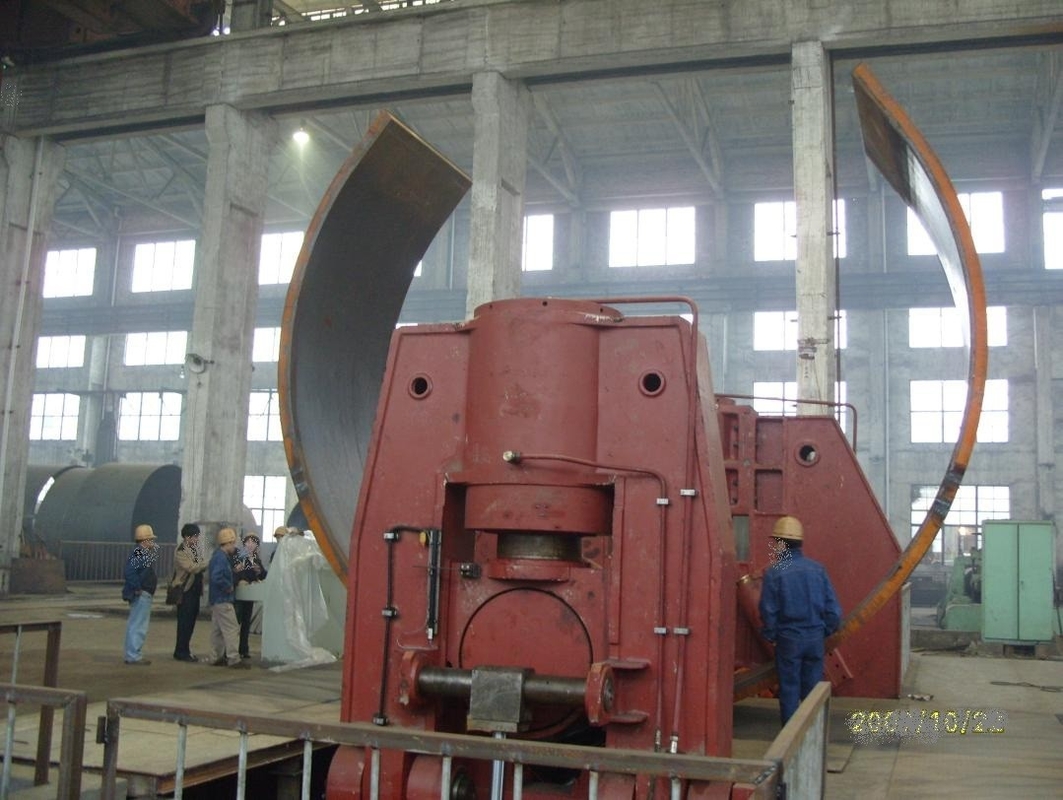

الصفائح المعدنية 120mm * 3200mm كبيرة 3-Rollers أفقي التخفيض الهيدروليكي CNC آلة المتداول لوحة
وصف آلة درفلة الألواح هذه ،
آلة الثني المتغيرة مسافة المركز الهيدروليكية بثلاث أسطوانات 120 × 3200 مم هي آلة ثني الألواح الهيدروليكية ذات 3 أسطوانات والتي يمكنها ثني الألواح السميكة الكبيرة والمتوسطة الحجم ومنتجات اللفائف ذات الأشكال المختلفة مسبقًا.
يختلف هذا النموذج عن النموذج التقليدي لأن كل من بكراته السفلية يمكن أن تتحرك بشكل أفقي بشكل مستقل ، ويمكن أن تنتج أي خطوة مطلوبة ، ويمكن أن تتحرك الأسطوانة العلوية المثبتة على المحرك عموديًا.بسبب الأشكال الهندسية المختلفة التي تنتجها هذه الأسطوانات ، يمكن استخدام آلة ثني الألواح ذات 3 أسطوانات مع آلات على شكل ماسي أو غير متماثل حسب الحاجة.إمكانية زيادة المسافة بين البكرات السفلية تحدد: واحدة فقطمعدات تصنيع المعادنيمكن أن تكون مكافئة لوظيفة آلات متعددة ، مما يوسع نطاق التحويل.
المعايير الفنية،
| أقصى عرض للوحة الرول | W11SNC-120x3200 |
| طول لفات العمل | 3200 مم |
| أقصى سمك للوحة | 120 مم (حد إنتاج لوحة الصلب 245 ميجا باسكال) |
| الأعلى.سماكة ما قبل الانحناء | 11 مم (حد إنتاج لوحة الصلب 245 ميجا باسكال) |
| قطر الأسطوانة العلوي | Φ960 ملم |
| قطر البكرات السفلية | Φ600 ملم |
| المسافة بين بكرتين سفليتين | 1100 ملم |
| قوة ضغط الأسطوانة العلوية | 1800 طن |
| ضغط النظام الهيدروليكي | 25 ميجا باسكال |
| سرعة القيادة | 3.6 م / دقيقة |
| المحرك الرئيسي | 160 كيلو واط |
| المحرك الهيدروليكي | 75 كيلو واط |
| محرك متحرك | 18.5 كيلو واط |
| أبعاد | 8880 * 4360 * 4950 مم |
| وزن | 145000 كجم |
| PLC | سيمنز |
| النظام الهيدروليكي | يوكن ، ريكسروث |
| العناصر الكهربائية | سيمنز ، الألمانية ؛شنايدر فرنسا |
صلبآلة درفلة الألواحسمات،
- أداء ممتاز وسهل التشغيل.مع وظيفة الانحناء المسبق لطرف الصفيحة ، يمكن تحميل اللوح المعدني في وقت واحد ، ويمكن إتمام الثني المسبق لنهاية الصفيحة وتشكيل لفة الشغل دون قلب الرأس.
- التحكم CNC ، يعتمد رفع وخفض الأسطوانة العلوية على كشف مستشعر الإزاحة ، ويمكن لشاشة LED أن تراقب بشكل مباشر إزاحة عمل الأسطوانة العلوية.
- يتم تحريك أسطوانة العمل السفلية بواسطة المكبس الهيدروليكي لأسطوانة الزيت الأفقية.
- حماية من الحمل الزائد • - ثلاث مجموعات من المخرجات الرقمية ، تعرض بصريًا موضع لفة العمل.
- غراب رأس مقلوب هيدروليكي لسهولة تفريغ أسطوانة التدحرج.
- وحدة تحكم متنقلة مستقلة ، سهلة التشغيل.
- إطار فولاذي ملحوم وتخفيف الضغط الكلي.
- جميع رولات العمل مصنوعة من فولاذ عالي الجودة ومعالجة بالحرارة ومقسمة بالحث.
- جهاز الدرفلة المخروطية منآلة درفلة الألواح.
- نظام التوازن الهيدروليكي • - نظام عمل بسرعتين.
- تم تصنيعها وفقًا لمعايير السلامة EC وحاصلة على شهادة CE.
- جميع المكونات الكهربائية والهيدروليكية من ماركات معروفة.
مواصفات سلسلة W11SNC ،
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
