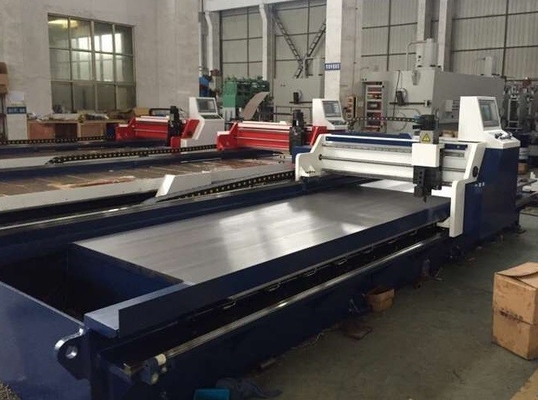

آلة قطع الألواح المعدنية CNC V الأخدود آلة قطع مؤازرة بشكل V بالكامل

آلة تسجيل الصفائح المعدنية V-CUT مؤازرة كاملة آلة قطع V-Groove

ملامح V-cut ،

1. استخدام آلة تسجيل القطع على شكل V المخططة لقطع الأخاديد على شكل V في المواد المعدنية يقلل من قوة الانحناء ، وهو مناسب بشكل خاص لثني قطع الصفائح المعدنية الطويلة في آلة الثني ذات الحمولة الصغيرة.

2. باستخدام الآلة ، يمكن للمستخدمين حفر التصاميم في المواد المعدنية ، وكذلك وضع المواد بشكل مثالي قبل الثني.هذا يضمن دقة طول الجانب المنحني.

3. آلة القطع بقطع V تتحكم في عمق حفر الصفائح المعدنية ، وبالتالي ضمان إمكانية معالجة مادة الثني الخاصة في آلات الثني التقليدية.

خصائص الأداء ،

تموضع دقيق وسريع.

قابل للتكيف إلى الأمام ، يمكن أن يتكيف مع حالة مختلفة من الصفائح المعدنية.

عالية الدقة عملي.

عملية سهلة وأداء مستقر وموثوق.

بعد استخدام أداة السكين ، لا يلزم إعادة تغيير السكين إلى الصفر.

كفاءة عالية وتوفير الطاقة وحماية البيئة.

1.1 إطار آلة شق الصفائح المعدنية والشعاع كلها على شكل صندوق.بعد تصميم تحسين العناصر المحدودة ، يتم تلطيف اللحام المصنوع من الفولاذ بالكامل للتخلص من الإجهاد المتبقي.

1.2 آلة شق الألواح المعدنية V تعتمد جهاز التحكم الصناعي التايواني EASYCAT أو SYNTEC ونظام مؤازر مغلق الحلقة: سهل ، مرن ، سريع ، فعال ومنخفض الضوضاء.

1.3 التصنيع باستخدام الحاسب الآليوحدة التحكم ، التي تدعم التشغيل التلقائي بالكامل ، يمكن تشغيل 3 شفرات في وقت واحد مما يحسن بشكل كبير من كفاءة الحز.

1.4 آلة الحز على شكل V من الفولاذ المقاوم للصدأ مع 4 محاور تحكم (محاور X ، Y1 ، Y2 ، Z) ، وجهاز تثبيت هيدروليكي ، وحامل القنطرية والأداة يجعل الرحلة ذهابًا وإيابًا معًا عند العمل.

1.5 آلة V-groove تستخدم اللولب الكروي وسكة التوجيه الثقيلة الأسطوانية.

1.6 هذه الآلة مجهزة بنظام تزييت أوتوماتيكي: تآكل منخفض ، معالجة دقيقة ، ضمان دقة المعالجة وخصائص استجابة ديناميكية عالية.

1.7لا يمنع نظام النفخ والتبريد بالهواء المضغوط / الماء فقط نفايات القطع من خدش سطح قطعة العمل ، بل يحسن أيضًا من عمر السكاكين.

المؤشرات الفنية الاساسية،

تعليمات الأجزاء الرئيسية ،
