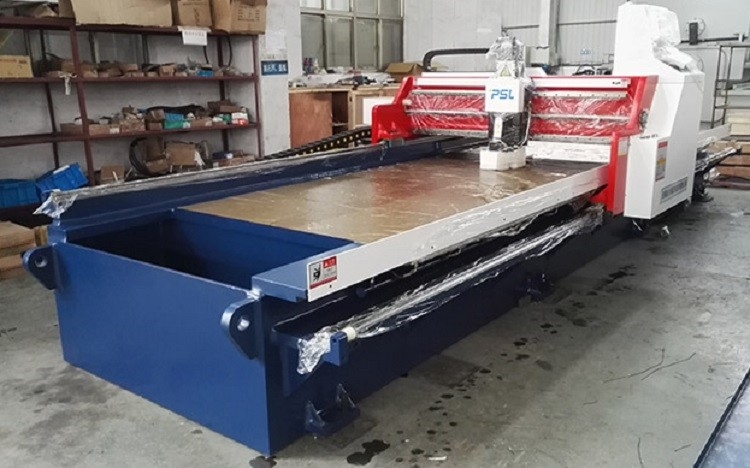

آلة قطع الصفائح المعدنية الكربونية V الأخدود الشق الهيدروليكي الأفقي

ورقة الكربون الفولاذ المقاوم للصدأ الأفقي CNC الهيدروليكية V-groove آلة الشق

أوصاف الآلة ،

هذه المعدات عبارة عن آلة CNC Servo V-Groove بالكامل للصفائح المعدنية.

إنها تعتمد على تحكم CNC المتقدم والتصميم المبتكر مع مزايا دقة المعالجة العالية ، والتشغيل البسيط ، وعدم الضوضاء ، وعدم الاهتزاز وما إلى ذلك.

يتم استخدامه على نطاق واسع في الصفائح المعدنية V-groove و U-groove وغيرها من عمليات معالجة الأخدود غير المنتظمة (بما في ذلك الفولاذ المقاوم للصدأ والألمنيوم ولوح الألومنيوم والنحاس والفولاذ الكربوني والألواح الخاصة الأخرى).

على وجه الخصوص.إنها قابلة للتطبيق على معالجة V-groove للصفائح المعدنية قبل الثني.

خصائص الأداء ،

1.1 إطار آلة شق الصفائح المعدنية والشعاع كلها على شكل صندوق.بعد تصميم تحسين العناصر المحدودة ، يتم تلطيف اللحام المصنوع من الفولاذ بالكامل للتخلص من الإجهاد المتبقي.

1.2 آلة شق الألواح المعدنية V تعتمد جهاز التحكم الصناعي التايواني EASYCAT أو SYNTEC ونظام مؤازر مغلق الحلقة: سهل ، مرن ، سريع ، فعال ومنخفض الضوضاء.

1.3 التصنيع باستخدام الحاسب الآليوحدة التحكم ، التي تدعم التشغيل التلقائي بالكامل ، يمكن تشغيل 3 شفرات في وقت واحد مما يحسن بشكل كبير من كفاءة الحز.

1.4 آلة الحز على شكل V من الفولاذ المقاوم للصدأ مع 4 محاور تحكم (محاور X ، Y1 ، Y2 ، Z) ، وجهاز تثبيت هيدروليكي ، وحامل القنطرية والأداة يجعل الرحلة ذهابًا وإيابًا معًا عند العمل.

1.5 آلة V-groove تستخدم اللولب الكروي وسكة التوجيه الثقيلة الأسطوانية.

1.6 هذه الآلة مجهزة بنظام تزييت أوتوماتيكي: تآكل منخفض ، معالجة دقيقة ، ضمان دقة المعالجة وخصائص استجابة ديناميكية عالية.

1.7لا يمنع نظام النفخ والتبريد بالهواء المضغوط / الماء فقط نفايات القطع من خدش سطح قطعة العمل ، بل يحسن أيضًا من عمر السكاكين.

المؤشرات الفنية الاساسية،

تعليمات الأجزاء الرئيسية ،
