تفاصيل المنتج:
شروط الدفع والشحن:
|
| طلب: | قطع المعادن الصناعية الشق | اسم: | آلة قطع الصفائح المعدنية باستخدام الحاسب الآلي على شكل حرف V |
|---|---|---|---|
| نوع الجهاز: | PSL-1250x3200 | بنية: | نوع جدول القنطرية |
| القيادة: | وحدات مؤازرة كاملة تقود | مراقبة: | نظام CNC SynTec ، EASYCAT 19 "شاشة لمس كاملة |
| القوة المصنفة: | 9 كيلو واط | Max. الأعلى. cutting depth width عرض عمق القطع: | 2.5 ملم |
| مصدر الطاقة: | كهرباء ، هيدروليك | وزن: | 8500 كجم |
| الجهد االكهربى: | 380V / 220V ، 50HZ / 60HZ اختياري | البعد (l * w * h): | 5300 * 2200 * 1600 |
| سكاكين التبريد: | تبريد رش الماء | اللون: | أبيض ، من تصميم العميل |
| ضمان: | سنة واحدة | يتم توفير خدمة ما بعد البيع: | المهندسين المتاحة لخدمة الآلات في الخارج ، الدعم عبر الإنترنت |
| تسليط الضوء: | طاولة قنطرية باستخدام الحاسب الآلي قاطع الأخدود CNC,Gantry cnc groove cutter Slotting,Gantry Table v groove cnc cutter |
||

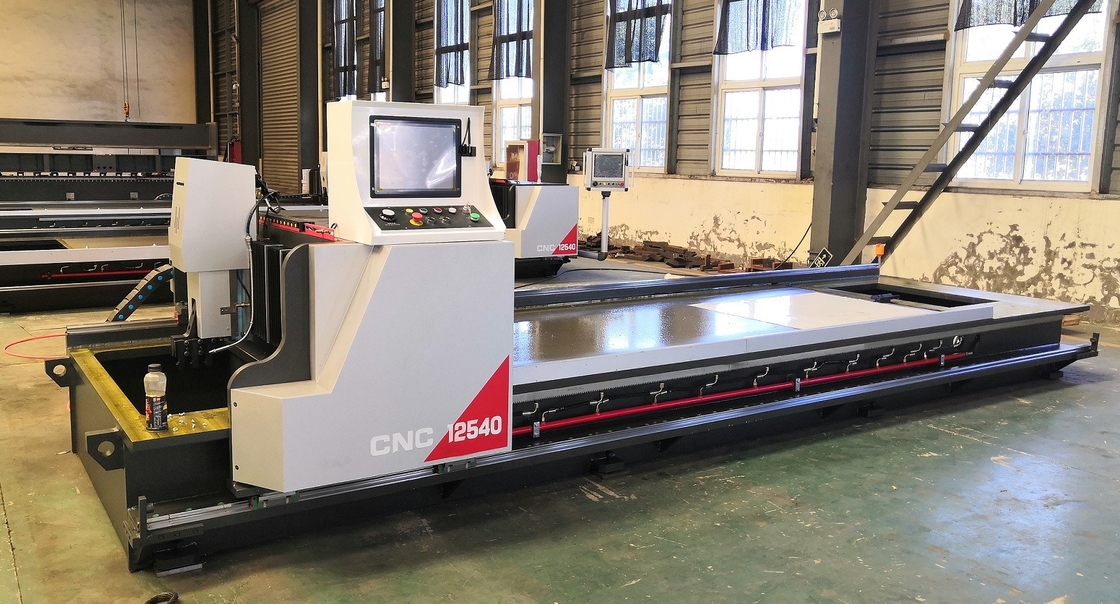

الصفائح المعدنية الشق طاولة القنطرية CNC آلة الحز على شكل V.
مقدمة من نوع جسري V-cut ،
خصائص الأداء ،
يتم التحكم في حركة حامل الألواح للأمام والخلف (المحور Y1) ، الحركة لأعلى ولأسفل (المحور Z) والحركة الأمامية والخلفية (المحور Y2) لمادة الضغط النهائي بواسطة نظام CNC ، محرك سيرفو AC ، محرك لولبي كروي ، مرتفع دقة التحكم ، ميزات تحديد المواقع بدقة.
يتم تحريك الحركة اليسرى واليمنى (المحور X) للحزمة بواسطة وحدة سرعة وحدة مؤازرة قابلة للتعديل ، ويتمتع الترس الحلزوني ومحرك الجريدة المسننة بخصائص السرعة العالية وسعة التحميل القوية.
يمكن لنظام التثبيت الهيدروليكي أن يضغط بشكل تكيفي على جانب قطعة العمل وجانب التغذية وفقًا لسماكات مختلفة ، وهو أحد الإجراءات الفعالة لضمان دقة المعالجة والتكرار.
لا يمنع نظام النفخ والتبريد بالهواء المضغوط / الماء فقط نفايات القطع من خدش سطح قطعة العمل ، بل يحسن أيضًا من عمر السكاكين.
تستخدم آلة القطع على شكل V 3 سكاكين لمعالجة الفتحة "V" ، وبالتالي يتم توزيع كمية القطع بالتساوي وتقليل تشوه قطعة العمل.
المؤشرات الفنية الاساسية،
| نطاق سمك اللوحة المراد معالجتها | 0.6mm-4mm (الفولاذ المقاوم للصدأ) |
| نطاق سمك اللوحة المراد معالجتها | 0.6mm-4mm (الكربون الصلب) |
| الأعلى.العمق المعالج في كل مرة | 0.6 ملم |
| الأعلى.العمق المعالج | 2.5 ملم |
| طول اللوحة المراد معالجتها | 3200 مم |
| سرعة العرض | 1250 مم / 1500 مم |
| الحد الأدنى لمسافة هامش الحوض الصغير من النوع الخامس | 6 مم |
| سرعة القطع إلى الأمام | 0-70 م / دقيقة |
| سرعة إرجاع المحور X | 0-70 م / دقيقة |
| مجموعة وحدات المحور ص الدنيا | 0.01 مم |
| الحد الأدنى من دقة تحديد موضع المحور Y | ± 0.05 مم |
| مجموعة وحدة المحور Z الدنيا | 0.01 مم |
| دقة تحديد الموقع | ± 0.05 مم |
| شوط المحور Z. | 50 ملم |
| X- محور العاكس / محرك سيرفو | 5.5 كيلو واط إيزي كات |
| محرك سيرفو المحور Z | 1 كيلو واط إيزي كات |
| Y1 ، Y2 محور محرك سيرفو | 1 كيلو واط إيزي كات |
| النظام الهيدروليكي | 1.5 كيلو وات / 8 لتر / 10 ميجا باسكال |
| 1500 * 3000 | 5300 مم * 2550 مم * 1560 مم |
| سكين | 3 مجموعات |
| الضغط الهوائي | 6 خريطة - 8 خريطة |
| وزن | 8.0 طن / 8.5 طن |
| القوة الرئيسية | 380 فولت / 50 هرتز / 3 مراحل |
تعليمات الأجزاء الرئيسية ،
| نظام CNC | شاشة تايوانية ESAYCAT مقاس 19 بوصة عالية الدقة LCD تعمل باللمس |
| وحدات المؤازرة (X ، Y ، Z) | EASYCAT تايوان |
| نظام التبريد | مضخة تبريد رذاذ الماء |
| سكين | الصين (رأس سكين كوريا الجنوبية سبيكة) |
| الكرة اللولبية | TBI تايوان |
| التوجيه الخطي | HIWIN تايوان |
| جير ورف | YYC تايوان |
| النظام الهيدروليكي | العلامة التجارية لتايوان |
| الكابلات السلكية | ألمانيا IGUS |
| الأجهزة الكهربائية ذات الجهد المنخفض | شنايدر |
| مفتاح محدود |
العلامة التجارية لليابان أو ألمانيا |
