تفاصيل المنتج:
شروط الدفع والشحن:
|
| اسم: | آلة CNC ذات الأخدود العمودي | نوع الجهاز: | RKC-1250x4000 |
|---|---|---|---|
| بنية: | النمط العمودي | مراقبة: | نظام CNC EASYCAT ، HUST |
| القيادة: | جميع وحدات المؤازرة تقود | القوة المصنفة: | 7.5 كيلو واط |
| Max. الأعلى. cutting depth width عرض عمق القطع: | 3 مم | مصدر الطاقة: | كهرباء تعمل بالهواء المضغوط |
| Max. الأعلى. Cutting Speed سرعة القطع: | 60 م / دقيقة | ضغط أمامي هوائي: | 11 مجموعة |
| سكاكين: | 5 مجموعات | وزن: | 9000 كجم |
| الجهد االكهربى: | 380V / 220V ، 50HZ / 60HZ اختياري | البعد (l * w * h): | 5800 * 3100 * 1800 |
| اللون: | أبيض ، من تصميم العميل | طلب: | قطع المعادن الصناعية |
| ضمان: | سنة واحدة | يتم توفير خدمة ما بعد البيع: | المهندسين المتاحة لخدمة الآلات في الخارج ، الدعم عبر الإنترنت |
| تسليط الضوء: | آلات قطع الأخدود CNC V آلات قطع الأخاديد PSL,V آلات قطع الأخدود للألواح غير القابل للصدأ PSL,آلات قطع الأخدود V PSL |
||

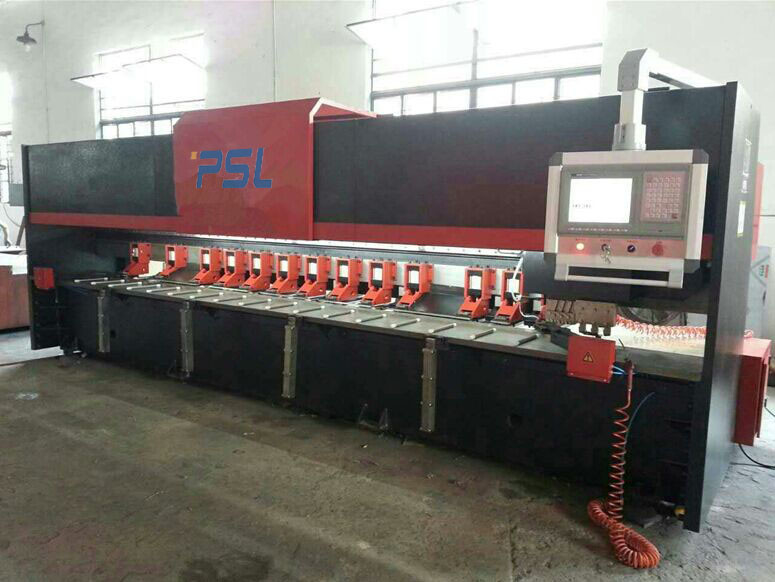

ماكينة حفر عمودية تعمل بالضغط على شكل حرف V باستخدام الحاسب الآلي للصفائح غير القابل للصدأ
وصف المنتج،
1 ، تصميم هيكل استخدام الآلة لدينا ، الصلابة الشاملة ، تشوه صغير.
2 ، شعاع الآلة هذا ثابت ، لديه نظام تغذية ، مستوي منضدة العمل في حدود ± 0.03 مم.
3 ، رف الشفرات يتحرك يمينًا ويسارًا بواسطة حزام متزامن ، عملية القطع V مستقرة جدًا ، وسطح القطع أملس.
خصائص الأداء ،
الآلة الحز CNC V (آلة الفتحة على شكل V من الفولاذ المقاوم للصدأ) مناسبة للمصاعد ، مواد التركيب ، معالجة الفولاذ المقاوم للصدأ ، الأجهزة المنزلية ، عرض الدعامة والصناعات الأخرى التي تتطلب معالجة عالية الدقة للألواح.
تم تصميمها وتصنيعها وفقًا للاحتياجات الخاصة لصناعة الديكور المتوسطة والراقية ، وتصنيع المصاعد وغيرها من الصناعات.
يمكنها عمل أخاديد على شكل V على ألواح الفولاذ المقاوم للصدأ ، وألواح الحديد ، والألواح النحاسية وغيرها من المواد.يمكن أيضًا لأخاديد الألواح المعدنية الجديدة مثل الملحقات الخاصة أداء أعمال مثل الطحن والتلميع وسحب الأسلاك على الصفائح المعدنية الرقيقة والمقاطع الجانبية.
صور مفصلة ،
1. تركيبات ،
3. التغذية الخلفية ،
معدات الإخلاء باستخدام هيكل المواد ، مما يجعل المعدات ليست في تغذية وتفريغ سطح ورقة الضرر.أداة التحكم في محرك سيرفو وجهاز التغذية ، دقة التخطيط وتحديد المواقع ، تغذية محرك سيرفو ، دقة عالية وموثوق بها.
المؤشرات الفنية الاساسية،
| نطاق سمك اللوحة المراد معالجتها | 0.6mm-4mm (الفولاذ المقاوم للصدأ) |
| نطاق سمك اللوحة المراد معالجتها | 0.6mm-4mm (الكربون الصلب) |
| الأعلى.العمق المعالج في كل مرة | 0.6 ملم |
| الأعلى.العمق المعالج | 3 مم |
| طول اللوحة المراد معالجتها | 3100 مم / 4000 مم |
| سرعة العرض | 1250 ملم / 1550 ملم |
| الحد الأدنى لمسافة هامش الحوض الصغير من النوع الخامس | 8 ملم |
| سرعة القطع إلى الأمام | 0-60 م / دقيقة |
| سرعة إرجاع المحور X | 0-60 م / دقيقة |
| مجموعة وحدات المحور ص الدنيا | 0.01 مم |
| الحد الأدنى من دقة تحديد موضع المحور Y | ± 0.05 مم |
| مجموعة وحدة المحور Z الدنيا | 0.01 مم |
| دقة تحديد الموقع | ± 0.05 مم |
| X- محور العاكس / محرك سيرفو | 5.5 كيلو واط |
| محرك سيرفو المحور Z | 1 كيلو واط |
| محرك سيرفو المحور Y | 1 كيلو واط |
| 1500 * 3000 | 5300 مم * 2550 مم * 1560 مم |
| سكين | 3 + 2 مجموعات |
| 1500 * 4000 | 5800 مم * 3100 مم * 1860 مم |
| الضغط الهوائي | 6 خريطة - 8 خريطة |
| وزن | 9.0 طن / 10.5 طن |
| القوة الرئيسية | 380 فولت / 50 هرتز / 3 مراحل |
تعليمات الأجزاء الرئيسية ،
| نظام CNC | تايوان HUST أو ESAYCAT شاشة تعمل باللمس عالية الدقة مقاس 19 بوصة |
| وحدات المؤازرة (X ، Y ، Z) | EASYCAT Taiwan / YASKAWA Japan |
| نظام التبريد | مضخة تبريد رذاذ الماء |
| سكين | الصين (رأس سكين كوريا الجنوبية سبيكة) |
| الكرة اللولبية | TBI أو ABBA Taiwan |
| التوجيه الخطي | HIWIN تايوان |
| جير ورف | YYC تايوان |
| النظام الهيدروليكي | العلامة التجارية لتايوان |
| الكابلات السلكية | ألمانيا IGUS |
| الأجهزة الكهربائية ذات الجهد المنخفض | شنايدر |
| مفتاح محدود |
العلامة التجارية لليابان أو ألمانيا |
