تفاصيل المنتج:
شروط الدفع والشحن:
|
| اسم: | آلة CNC V-cut Groove | نوع الجهاز: | PSL-1250x4000 |
|---|---|---|---|
| الجسم الرئيسي: | ألواح الصلب الملحومة الإطار | مراقبة: | نظام CNC EASYCAT |
| القيادة: | وحدات مؤازرة كاملة | بنية: | نوع جدول القنطرية |
| القوة المصنفة: | 9 كيلو واط | Max. الأعلى. cutting depth width عرض عمق القطع: | 3 مم |
| مصدر الطاقة: | كهرباء | وزن: | 9000 كجم |
| الجهد االكهربى: | 380V / 220V ، 50HZ / 60HZ اختياري | البعد (l * w * h): | 6100 * 2300 * 1800 |
| اللون: | أبيض ، من تصميم العميل | طلب: | قطع المعادن الصناعية |
| ضمان: | سنة واحدة | يتم توفير خدمة ما بعد البيع: | المهندسين المتاحة لخدمة الآلات في الخارج ، الدعم عبر الإنترنت |
| تسليط الضوء: | آلات تقطيع الصفائح المعدنية v الأخدود PSL,آلات قطع الأخدود v آلات قطع الأخدود CNC ذات المؤازرة الكاملة,آلات قطع الأخدود V آلات قطع الأخدود CNC ذات المؤازرة الكاملة |
||

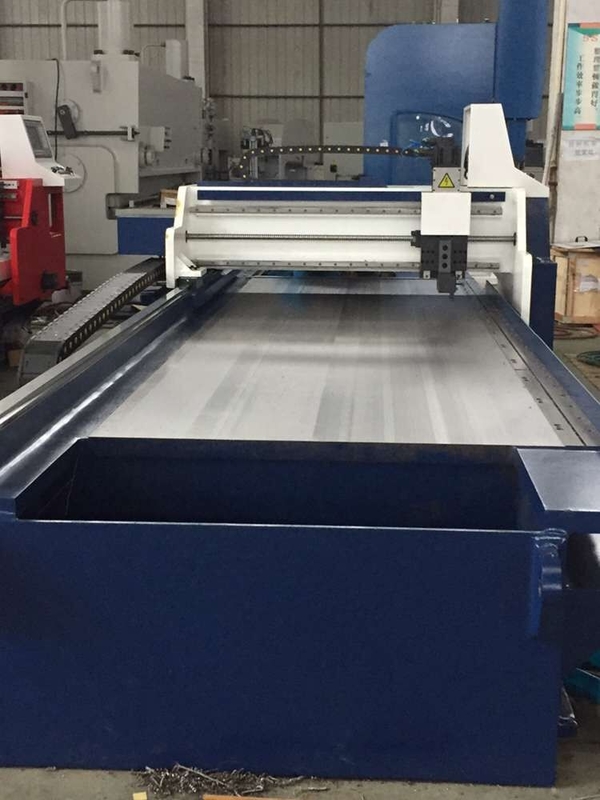

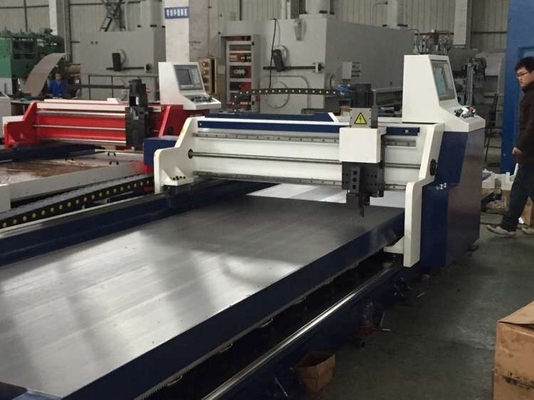

الصفائح المعدنية مؤازرة كاملة CNC آلة الحز على شكل V.
خصائص الأداء ،
تم اعتماد تصميم هيكل الإطار لقاعدة آلة القطع بشكل V والعارضة المتقاطعة.طاولة العمل مصنوعة من الفولاذ الهيكلي منخفض القوة من سبيكة 60 مم Q345 ، والإطار مصنوع من صفيحة فولاذية Q235.
السرير مُخفف بالغاز الطبيعي للتخلص من إجهاد اللحام وتقليل تشوه المعدات.تضمن معالجة السفع الرملي تأثير طلاء ممتاز.
آلة القطع على شكل V تعتمد ترسًا نحاسيًا دقيقًا وناقل حركة لولبيًا ، مدعومًا بقضيب توجيه خطي للخدمة الشاقة ، مع تعديل تردد متغير لسرعة الحركة ، وعملية قطع مستقرة وفعالة.
يتم استخدام محرك الحزام المثلث في المحرك الأساسي للمحرك ، لأن قوة التمدد للحزام المثلث تقلل من قوة التأثير أثناء التوقف والعودة في حالات الطوارئ ، وتضمن التشغيل المرن للمعدة وتطيل من عمر خدمة الجهاز.
يستخدم جهاز نقل حامل الأدوات لآلة القطع على شكل V لولب كروي صامت SFSR وقضيب توجيه صامت QH لضمان الدقة العالية.
يتم إصلاح أجزاء آلة القطع V هذه عن طريق نظام التثبيت الهيدروليكي ، وسرعة الشق سريعة ومضمونة لقط قوي.النظام الهيدروليكي مجهز بتعويض المجمع وصمام تصريف ، ويعمل المحرك في وضع الخلوص ، مما يوفر الطاقة ويضمن سلامة النظام الهيدروليكي.
تستخدم آلة القطع على شكل V أربعة سكاكين لمعالجة الفتحة "V" ، وبالتالي يتم توزيع كمية القطع بالتساوي وتقليل تشوه قطعة العمل.بالإضافة إلى ذلك ، يتم اختيار نظام التبريد الصغير لإطالة عمر خدمة أدوات القطع وتقليل تكاليف الإنتاج.
يمكن استخدام آلة القطع على شكل V فقط عن طريق إدخال لوحة المفاتيح وإجراءات العمل.وفقًا للاختلاف بين المشغل والمادة ، يمكن استخدام المقبض لضبط سرعة المعالجة وذلك لتسهيل تشغيل المشغل.
يمكن معرفة إجراءات العمل من خلال شاشة العرض.تستخدم أجهزة الاستشعار لضمان سلامة المشغلين.
عندما يكون الجهاز غير طبيعي ، فمن السهل صيانة معلومات الإنذار على شاشة العرض.
لا تحتاج آلة القطع على شكل V إلا إلى القوى العاملة عند إدخال قطعة العمل وإخراجها ، لذلك يمكنها توفير القوى العاملة.
آلة القطع على شكل V لها وظيفة الإصلاح الذاتي.في عملية الاستخدام ، يمكن للعملاء تخطيط الجدول وفقًا لمتطلباتهم الخاصة لضمان دقة المعالجة.
المؤشرات الفنية الاساسية،
| نطاق سمك اللوحة المراد معالجتها | 0.6mm-4mm (الفولاذ المقاوم للصدأ) |
| نطاق سمك اللوحة المراد معالجتها | 0.6mm-4mm (الكربون الصلب) |
| الأعلى.العمق المعالج في كل مرة | 0.6 ملم |
| الأعلى.العمق المعالج | 3 مم |
| طول اللوحة المراد معالجتها | 3200 مم / 4000 مم |
| سرعة العرض | 1250 مم / 1500 مم |
| الحد الأدنى لمسافة هامش الحوض الصغير من النوع الخامس | 6 مم |
| سرعة القطع إلى الأمام | 0-70 م / دقيقة |
| سرعة إرجاع المحور X | 0-70 م / دقيقة |
| مجموعة وحدات المحور ص الدنيا | 0.01 مم |
| الحد الأدنى من دقة تحديد موضع المحور Y | ± 0.05 مم |
| مجموعة وحدة المحور Z الدنيا | 0.01 مم |
| دقة تحديد الموقع | ± 0.05 مم |
| شوط المحور Z. | 50 ملم |
| X- محور العاكس / محرك سيرفو | 5.5 كيلو واط إيزي كات |
| محرك سيرفو المحور Z | 1 كيلو واط إيزي كات |
| Y1 ، Y2 محور محرك سيرفو | 1 كيلو واط إيزي كات |
| النظام الهيدروليكي | 1.5 كيلو وات / 8 لتر / 10 ميجا باسكال |
| 1500 * 3000 | 5300 مم * 2550 مم * 1560 مم |
| سكين | 3 مجموعات |
| 1500 * 4000 | 6000 مم * 2550 مم * 1560 مم |
| الضغط الهوائي | 6 خريطة - 8 خريطة |
| وزن | 8.5 طن / 9.5 طن |
| القوة الرئيسية | 380 فولت / 50 هرتز / 3 مراحل |
تعليمات الأجزاء الرئيسية ،
| نظام CNC | شاشة تايوانية ESAYCAT مقاس 19 بوصة عالية الدقة LCD تعمل باللمس |
| وحدات المؤازرة (X ، Y ، Z) | EASYCAT تايوان |
| نظام التبريد | مضخة تبريد رذاذ الماء |
| سكين | الصين (رأس سكين كوريا الجنوبية سبيكة) |
| الكرة اللولبية | TBI تايوان |
| التوجيه الخطي | HIWIN تايوان |
| جير ورف | YYC تايوان |
| النظام الهيدروليكي | العلامة التجارية لتايوان |
| الكابلات السلكية | ألمانيا IGUS |
| الأجهزة الكهربائية ذات الجهد المنخفض | شنايدر |
| مفتاح محدود |
العلامة التجارية لليابان أو ألمانيا |
