تفاصيل المنتج:
شروط الدفع والشحن:
|
| اسم المنتج: | لفائف فولاذية 6X1600mm حز التسوية والقطع الخط المشترك ، الشق المجلفن ، الكربون ، لفائف الفولاذ المقا | طلب: | معالجة الصفائح المعدنية ، تسوية القطع ، القطع حسب الطول والقطع لفائف الصلب |
|---|---|---|---|
| مادة لفائف: | لفائف الفولاذ الكربوني ، لفائف الفولاذ المقاوم للصدأ ، لفائف الألمنيوم | مواد خام: | الكربون الصلب والصفائح المجلفنة والفولاذ المقاوم للصدأ |
| سمك لفائف المواد: | 1-6mm; 1-6 مم ؛ 2-8mm; 2-8 مم ؛ 3-12mm 3-12 ملم | وزن الملف (T): | 30 طن |
| آلة التفكيك: | هيدروليكي ، رأس مزدوج | عرض: | 800 ~ 2200 مم |
| سرعة القطع: | 0-50 م / دقيقة | سرعة التسوية والقطع: | 0-28 م / دقيقة |
| Min. دقيقة. Slitting Width عرض الحز: | 25mm; 25 مم ؛ 100mm 100 ملم | عدد خطوط الحز: | 5 - 30 سطرا |
| شاشة لمسية: | ViewNiew أو سيمنز | نظام التحكم: | سيمنز أو Omron PLC ، |
| Inveter: | باركر ، Eurotherm ، سيمنز | إجمالي القوة المصنفة: | 300 كيلو واط - 1050 كيلو واط |
| الجهد االكهربى: | 220V / 380V / 415V / 600V ، 50HZ / 60HZ ، 3Ph | ارتفاع العملية: | 600 مم - 800 مم |
| قطر محور السكين: | dia. ضياء. 320mm 320 ملم | مادة السكين: | H13K |
| اللون: | أزرق ، أبيض ، أو حسب الطلب | منطقة محتلة: | 38x12M; 38 × 12 م ؛ 56x12M 56 × 12 م |
| ضمانة: | 12 شهر | توفير خدمة ما بعد البيع: | المهندسين المتاحة لخدمة الآلات في الخارج ، الدعم الفني للفيديو |
| اسم: | خط قطع لفائف الصلب HR ، وآلة حز صغيرة أتوماتيكية ، وآلة قص وتقطيع لفائف الصلب | ||
| تسليط الضوء: | قطع آلة فك اللفائف إلى الطول,آلة فك اللفافة قطع لفائف إلى طول الخط,قطع الملف إلى خط الطول لتصفيح المحولات |
||

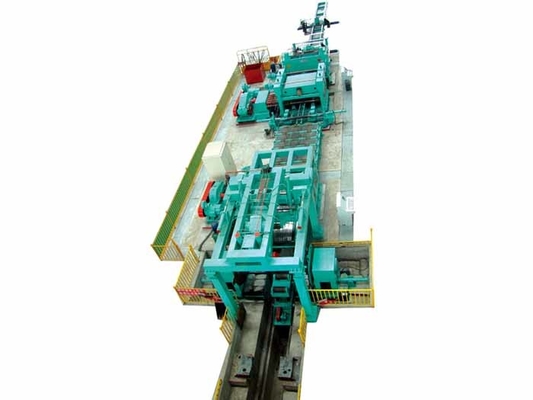

خط إنتاج مشترك لفائف مدلفنة على الساخن وفك وتقطيع وتسوية وتقطيع وتقطيع وتكديس
الأداء والميزات:
يتكون خط الإنتاج المجمع هذا من آلة فك اللفة ، مغذي ، قرصة ، ما قبل المستوى ، قص الخردة ، آلة قطع مزدوجة متبادلة ، آلة لف الخردة ، آلة تسوية دقيقة ، مقص ، آلة تجميع ، آلة فك اللف ، إلخ. لإنتاج مواد لتصنيع الهيكل الفولاذي ، شعاع H ، عارضة السيارات ، لحام الأنابيب ، التشكيل على البارد ، التثقيب ، إلخ.
خط الحز PLCالتحكم ، واجهة الإنسان والآلة ، وفقًا لدرجة عالية من الأتمتة والتشغيل البسيط والموثوق.
يمكن استخدامه لمعالجة الملفات المعدنية من الفولاذ المقاوم للصدأ ، والفولاذ الكربوني ، والحديد ، والألمنيوم ، والأشرطة المجلفنة ، والنحاس وغيرها من المواد.يستخدم على نطاق واسع في أنابيب اللحام والسيارات والساعات ومواد البناء المعدنية والمصانع الصناعية وغيرها من المجالات.
العملية التكنولوجية:
عملية التدفق ،
تدفق العملية: التغذية ━ فك اللفافة الضغط على الرصاص ━ التثبيت الأولي للتصحيح ━ التسوية الخشنة قص رأس القطع ━ طاولة العمل الانتقالية ━ التوجيه ━ الحزّ (مقعد الشفرات المزدوجة) ━ سلك حافة الرفع ━ آلية الفصل والضغط المسبق للمواد ━ طاولة الانتقال ━ التوجيه ━ التسوية ━ القطع حسب الطول ━ القطع العرضي الطمس ━ التفريغ ━ التعبئة اليدوية.
المعلمات التقنية الرئيسية لـ SLC- (1-6) x1600mm ،
| 1. | مواد |
الفولاذ الكربوني المدلفن على الساخن σب≤460 ميجا باسكال σس≤235 ميجا باسكال |
| 2. | سماكة الفولاذ | 1mm ~ 6mm |
| 3. | عرض الصلب | 800 ~ 1600 ملم |
| 4. | ملف OD | 800 ~ 2000 مم |
| 5. | معرف الملف | Φ508━Φ610 مم━Φ760 مم |
| 6. | وزن لفائف الصلب | 30 ت |
| 7. | قطر محور السكين | Φ320 مم ； |
| 8. | صلابة الشفرة | HRC56 ° -59 درجة |
| 9. | مواصفات الشفرة |
Φ320 مم × φ480 مم × 10 مم Φ320 مم × φ480 مم × 20 مم |
| 10. | مادة شفرة | H13K |
| 11. | كمية الشق |
6 مم / 24 شرائط 5 مم / 30 شرائط 4 مم / 35 شرائط 3 مم / 40 شرائط |
| 12. | قطر بكرة الاستقامة | Φ160 ملم |
| 13. | استقامة مسافة الأسطوانة | Φ188 ملم |
| 14. | قص لطول سكيب | 2000 مم - 6100 مم |
| 15. | دقة عرض الحز | ± 0.1 مم |
| 16. | دقة طول القطع | ± 1.5 مم |
| 17. | دقة قطرية | ± 1.5 مم |
| 18. | دقيقة.عرض الحز | 25 ملم |
| 19. | سرعة القطع | 0-50 م / دقيقة |
| 20. | سرعة التسوية | 0-28 م / دقيقة |
| 21. | الأعلى.سماكة الحز | 6 مم |
| 22. | عرض اللفاف الخردة | ≥ 1.5 مرات من سماكة الصفيحة |
| 23. | ارتفاع طاولة العمل | 800 مم |
| 24. | قوة | 380 فولت / 50 هرتز / 3 ساعات |
المعايير الفنية:
| نموذج | 3-12x2200 ملم | 4-16x2200 ملم | 5-20x2200 ملم |
| السماكة (بناءً على نوع الفولاذ Q235) | 3-12 ملم | 4-16 ملم | 5-20 ملم |
| عرض | 900-2200 ملم | 900-2000 مم | 900-2200 ملم |
| وزن الملف | 35 ت | 35 ت | 35 ت |
| عرض النهاية | ≥80 ملم | ≥100 ملم | ≥ 150 ملم |
| شرائط القطع | ≤7 | ≤5 | ≤3 |
| سرعة الجلوس | 0-30 م / دقيقة | 0-25 م / دقيقة | 0-20 م / دقيقة |
| منطقة محتلة | 48 × 11 م | 50 × 11 م | 56 × 11 م |
| قوة | 630 كيلو واط | 820 كيلو واط | 1050 كيلو واط |
المكونات الرئيسية للخط:
| رقم | اسم | كمية |
| 1. | منصة تخزين من النوع V. | 2 وحدة |
| 2. | عربة التغذية الهيدروليكية | وحدة 1 |
| 3. | آلة فك اللفة الهيدروليكية ذات الرأس المزدوج | 1 زوج |
| 4. | قرص الضغط الهيدروليكي وجهاز التسوية الخشنة | وحدة 1 |
| 5. | القص الهيدروليكي (رأس لوحة القطع) | وحدة 1 |
| 6. | الجدول الانتقالي 1 | وحدة 1 |
| 7. | آلية التوجيه الهيدروليكي 1 | وحدة 1 |
| 8. | آلة القطع (تبادل القطع المزدوجة) | 2 وحدة |
| 9. | اللفاف الخردة الهيدروليكية | 2 وحدة |
| 10. | آلية الفصل المسبق والمواد الكبسولة | وحدة 1 |
| 11. | الجدول الانتقالي 2 | وحدة 1 |
| 12. | آلية التوجيه الهيدروليكي 2 | وحدة 1 |
| 13. | آلة استقامة (مستوي) | وحدة 1 |
| 14. | آلية القطع للطول | وحدة 1 |
| 15. | القص الهيدروليكي 8x2000mm | وحدة 1 |
| 16. | منصة رفع هيدروليكية من نوع X | وحدة 1 |
| 17. | منصة التفريغ اليسرى / اليمنى | 2 وحدة |
| 18. | النظام الهيدروليكي | 1 مجموعة |
| 19. | نظام هوائي | 1 مجموعة |
| 20. | نظام التحكم الكهربائي | 1 مجموعة |
