تفاصيل المنتج:
شروط الدفع والشحن:
|
| اسم المنتج: | 25X2500mm لفائف التسوية ، خط قطع الألواح المجلفنة أو الكربون أو الفولاذ المقاوم للصدأ | مادة لفائف: | لفائف الفولاذ الكربوني HR ، لفائف الفولاذ المقاوم للصدأ السميكة |
|---|---|---|---|
| طلب: | تصنيع لفائف الصفائح المعدنية ، خط التسوية ، القص ، الشد ، القطع حسب الطول | شاشة اللمس: | ViewNiew أو سيمنز |
| نظام التحكم: | سيمنز أو Omron PLC ، | Inveter: | باركر ، Eurotherm ، سيمنز |
| سمك لفائف المواد: | 6-20.0mm; 6-20.0 مم ؛ 8-25mm 8-25 ملم | معرف اللوحة الملفوفة: | ф508 مم - ф760 مم |
| Max. الأعلى. Coiled plate OD ملفوف OD: | 2500 مم | عرض: | 800 ~ 2500 مم |
| وزن الملف (T): | 35 طن | سرعة الخط: | 0-18 م / دقيقة |
| طول القطع: | 2000-12000 ملم | دقة القطع: | 1.0 ± مم / م |
| آلة التفكيك: | هيدروليكي ، رأس مزدوج | مجموع الطاقة المصنفة: | 420-480 كيلو واط |
| الجهد االكهربى: | 220V / 380V / 415V / 600V ، 50HZ / 60HZ ، 3Ph | منطقة محتلة: | 42 × 11 م ، 45 × 11.5 م |
| لون: | أخضر ، أزرق ، أبيض ، أو حسب الطلب | ضمان: | 12 شهرًا بعد التثبيت والاختبار. |
| توفير خدمة ما بعد البيع: | المهندسين المتاحة لخدمة الآلات في الخارج ، الدعم الفني للفيديو | ||
| تسليط الضوء: | قطع لفائف أوتوماتيكية لطول الخط,لفائف الألمنيوم المقطوعة لطول الخط,آلة قص لفائف الألمنيوم المدرفلة على الساخن |
||
لفائف الصلب السميك المدرفلة على الساخن ، آلات القطع للطول الأوتوماتيكية ، آلات التسوية والقص والتثبيت
وصف المنتج:

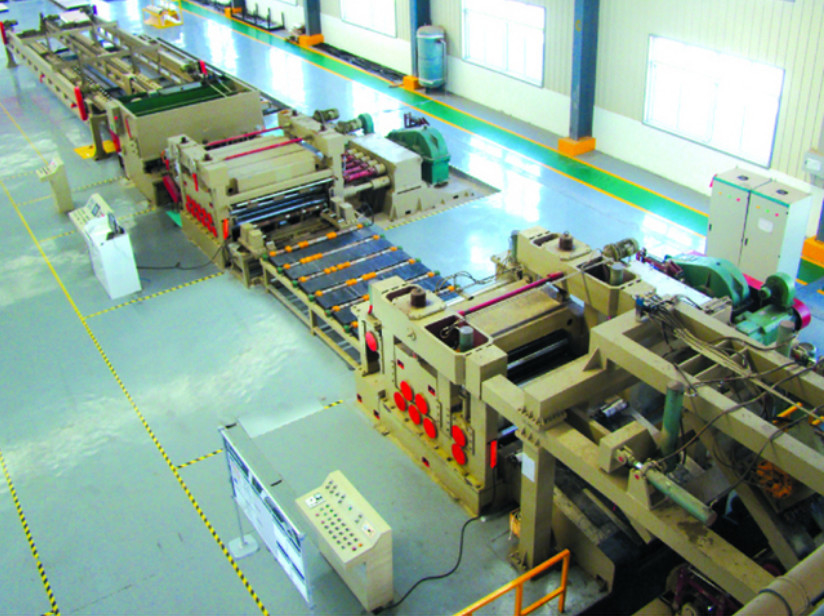

قطع لطول سلسلة CTL
يتم استخدام خط القطع حسب الطول عمومًا في وظائف مثل فك اللفافة ، والاستقامة ، والقياس ، والقطع العرضي للطول ، وتكديس المواد المختلفة مثل لفائف الفولاذ الكربوني المدرفلة على الساخن ، والصفيح ، والفولاذ المقاوم للصدأ ، وأنواع أخرى من المعادن ذات الأسطح المطلية.
ميزات خط القطع للطول:
1. يستخدم خط القطع حسب الطول لدينا تغذية لفة ، محرك DC.
2. لديها نظام رقمي كامل للتحكم في الطول يضمن سرعة التموضع مع القليل من الخطأ.
3. لها سطح صلب مطلي بالكروم ومتين ومقاوم للتآكل.
4. يتم استخدامه مع القص الهيدروليكي لتنفيذ القص السريع وتعديل الخلوص المريح.
5. خط القطع حسب الطول مناسب للفولاذ الكربوني المدرفل على الساخن ، الصفيح المقصدري ، الفولاذ المقاوم للصدأ ، وأنواع أخرى من المعادن ذات الأسطح المطلية.
ميزة:
1. درجة عالية من الأتمتة ، عملية سهلة وموثوقة
2. دقة عالية الطول ، تسطيح ورقة عالية
3. ترتيب جيد التراص
العملية التكنولوجية والمعلمة:
عملية التسوية وخط القطع:
التفريغ - فك اللفافة - الضغط والتوجيه - القرص والتسوية المسبقة - التوجيه - التسوية- إرشاد—الرمز والقياس — قطع حسب الطول — الضغط والسقوط — التجميع — التفريغ.
المعلمة التقنية الرئيسية:
| نموذج | 6-20x2200 ملم | 8-25x2500 ملم |
| السماكة (بناءً على نوع الفولاذ Q235) | 6-20 ملم | 8-25 ملم |
| عرض | 900-2200 ملم | 900-2500 ملم |
| وزن الملف | 35 ت | 35 ت |
| قطع التسامح | ± 1 مم | ± 1 مم |
| طول القطع | 2000-12000 ملم | 2000-12000 ملم |
| سرعة التسوية | 0-18 م / دقيقة | 0-18 م / دقيقة |
| منطقة محتلة | 42 × 11 م | 45x11.5 م |
| قوة | 420 كيلو واط | 480 كيلو واط |
الأجهزة / المعدات المركبة:
| لا. | الأجهزة | كمية |
| 1 | سرج ملف على شكل V | 2 قطعة |
| 2 | عربة ملف هيدروليكي | 1 جهاز كمبيوتر شخصى |
| 3 | آلة فك اللفة الهيدروليكية | 2 مجموعات |
| 4 | آلة تسوية هيدروليكية للضغط والتوجيه ، رأس مجرفة ، قرصة | 1 مجموعة |
| 5 | طاولة العمل الانتقالية رقم 1 | 1 قطع |
| 6 | جهاز التوجيه الهيدروليكي رقم 1 | 1 جهاز كمبيوتر شخصى |
| 7 | طاولة العمل الانتقالية رقم 2 | 1 قطع |
| 8 | جهاز التوجيه الهيدروليكي رقم 2 | 1 جهاز كمبيوتر شخصى |
| 9 | آلة التسوية | 1 مجموعة |
| 10 | جهاز الكود والقياس (قرص لوحة الذيل) | 1 مجموعة |
| 11 | آلة القص الهيدروليكية | 1 جهاز كمبيوتر شخصى |
| 14 | جهاز قرصة البندول | 1 جهاز كمبيوتر شخصى |
| 15 | تفريغ دوللي (مكدس) | 1 مجموعة |
| 16 |
محطة هيدروليكية ونظام هوائي (مصدر الهواء من قبل المستخدم الذاتي) |
1 مجموعة |
| 17 | خزانة تحكم كهربائية | 1 مجموعة |
