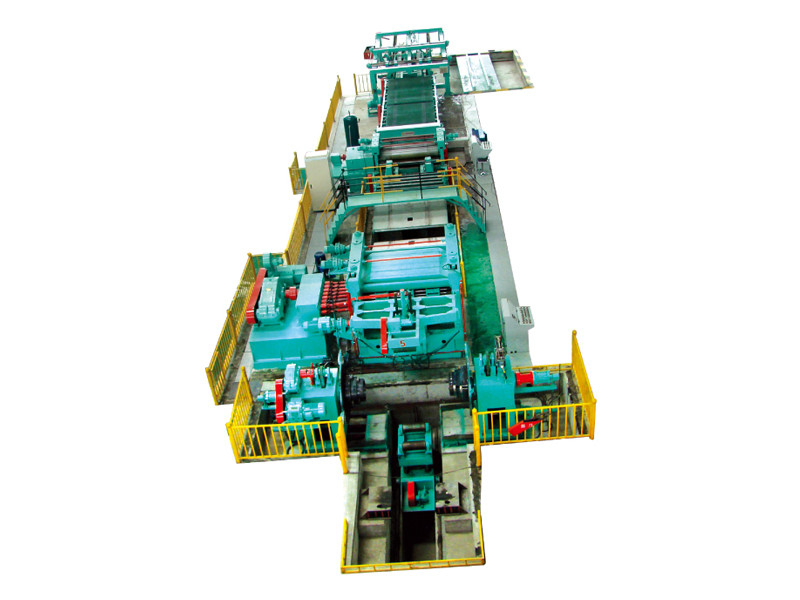

لفائف الألومنيوم قطع لطول آلة الكربون الصلب المقاوم للصدأ لفائف خط الحز

ماكينات قطع وقطع لفائف الصلب المدرفلة على البارد والموارد البشرية للفولاذ الكربوني والفولاذ المقاوم للصدأ وملف الألمنيوم

الأداء والميزات:

تستخدم هذه السلسلة من خطوط الإنتاج ذات القطع الطولي لقطع أنواع مختلفة من ملفات HR / التخليل إلى ألواح مسطحة من خلال عملية فك اللف والتسوية والقطع.

يتكون هذا الخط من عربة اللفائف ، آلة فك اللفة ذات الرأس المزدوج ، آلة تقشير الملف والقرص الهيدروليكي ، جهاز التسوية ، جهاز التوجيه ، مستوي الإنهاء ، مقياس طول المؤازرة ، القص ، ناقل الحزام ، ترام التفريغ العكسي ، المعبئ ، عربة التفريغ ، نظام التحكم الكهربائي ، الهيدروليكي النظام ، إلخ.

يتم استخدام خط قص وتسوية وتفكيك الألواح CNC بشكل أساسي لتسوية ملفات الدرفلة على البارد والدرفلة على الساخن إلى أحجام مختلفة من الألواح ذات الطول الثابت.تنطبق على صناعة السيارات ، والأجهزة المنزلية ، والمفاتيح الكهربائية ، واللوازم المكتبية الفولاذية ، ومستلزمات المطبخ المصنوعة من الفولاذ المقاوم للصدأ ، وتصنيع الآلات ، وغيرها من الصناعات.

هذا الخط ينطبق على:

1. مادة لوحة الملف: فولاذ كربوني ، (لوح تخليل 4mm)
2. سمك لفائف الشريط: 1-6 مم
3. عرض اللوح الملفوف القابل للمعالجة: 800-2000 مم
4. معرف اللوحة الملفوفة: 508mm - ф610mm - ф760mm
5. اللوح الملفوف OD: ≤ф2200mm
6. وزن اللوح الملفوف: 30T

المقياس التقني:

1. سرعة التسوية: 0-80 م / دقيقة
2. دقة طول القطع: ± 0.5 مم (بسمك 2 مم ، طول 2000 مم)
3. التفاوت القطري: ± 1.0 مم (بطول 2000 مم)
4. سرعة القطع: 20 قطعة / دقيقة (بطول 2000 مم)
5. طول تكديس المواد: 1000-6000 مم (جانب جهاز التفريغ وخلفه ، كل مجموعة واحدة)
6. الأعلى.ارتفاع التراص: 500 مم
7. إجمالي قوة المحرك: حوالي 240 كيلو وات

الجهاز المكون:

1. سرج لفائف ；
2. عربة لفائف ；
3. فك التمدد الهيدروليكي ；
4. الضغط والتوجيه الهيدروليكي ، جهاز رأس المجرفة ；
5. قرصة وما قبل التسوية ；
6. جسر وسيط ；
7. جهاز التسجيل الجانبي
8. آلة التسوية (التسوية النهائية) وآلة قياس الطول ；
9. آلة قص لطول ；
10. سيور ناقل ；
11. إطار للتجميع ；
12. طاولة رفع على شكل X ；
13. سيارة تفريغ مجموعتين (جانبية وخلفية ، كل مجموعة واحدة)
14. نظام هوائي هيدروليكي ；
15.  نظام كهربائي
