تفاصيل المنتج:
شروط الدفع والشحن:
|
| اسم المنتج: | 16X2200mm لفائف التسوية ، خط قطع الألواح المجلفنة أو الكربون أو الفولاذ المقاوم للصدأ | طلب: | تصنيع معمل قص الصفائح المعدنية ، القطع الطولي ، خط الحز |
|---|---|---|---|
| مادة لفائف: | لفائف الفولاذ الكربوني ، لفائف الفولاذ المقاوم للصدأ ، لفائف الألمنيوم | شاشة اللمس: | ViewNiew أو سيمنز |
| نظام التحكم: | سيمنز أو Omron PLC ، | Inveter: | باركر ، Eurotherm ، سيمنز |
| سمك لفائف المواد: | 3-12.0mm; 3-12.0 مم ؛ 4x16mm 4x16 ملم | معرف اللوحة الملفوفة: | ф508 مم - ф610 مم - ф760 مم |
| Max. الأعلى. Coiled plate OD ملفوف OD: | 2200 مم | عرض: | 800 ~ 2200 مم |
| وزن الملف (T): | 30 طن | سرعة الخط: | 0-30 م / دقيقة |
| طول القطع: | 2000-12000 ملم | دقة التسوية: | 0.5 ± مم / م |
| آلة التفكيك: | هيدروليكي ، رأس مزدوج | مجموع الطاقة المصنفة: | 140-280 كيلو واط |
| الجهد االكهربى: | 220V / 380V / 415V / 600V ، 50HZ / 60HZ ، 3Ph | لون: | أخضر ، أزرق ، أبيض ، أو حسب الطلب |
| ضمان: | 12 شهرًا بعد التثبيت والاختبار. | توفير خدمة ما بعد البيع: | المهندسين المتاحة لخدمة الآلات في الخارج ، الدعم الفني للفيديو |
| تسليط الضوء: | خط قطع الصلب الثقيل للطول,خط القطع حسب الطول باستخدام الحاسب الآلي,آلة الحز المعدنية CNC Cr Hr |
||

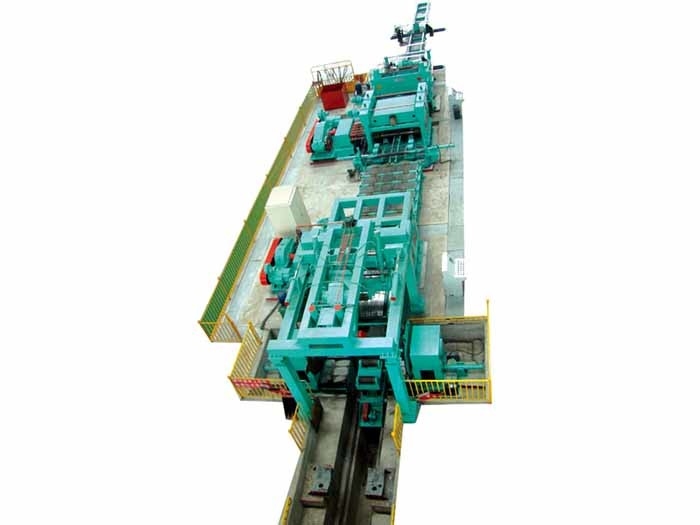

آلات قطع وتسوية لفائف الصلب HR شديدة التحمل باستخدام الحاسب الآلي
الأداء والميزات:
يتم استخدام خطوط الإنتاج هذه لقطع أنواع مختلفة من ملفات الموارد البشرية إلى ألواح مسطحة من خلال عملية فك اللف والتسوية والقطع.
يتكون هذا الخط من آلة فك اللفائف ذات الرأس المزدوج للسيارة ، والقرص الهيدروليكي ومقشرة الملف ، والتسوية المسبقة ، وجهاز التوجيه ، ومقياس طول المشفر ، والقص ، والمكدس ، ونظام التحكم الكهربائي ، ونظام الهيدروليكم ، إلخ
العملية التكنولوجية والمعلمة:
عملية تقليم الحواف والتسوية:
التفريغ - فك اللفافة - الضغط والتوجيه - القرص والتسوية المسبقة - التوجيه - تشذيب الحافة - أداة لف الخردة - التوجيه - التسوية - الكود والقياس - القطع حسب الطول - القرص والسقوط - التجميع - التفريغ.
المعلمة التقنية الرئيسية:
| غرض | معامل | |
| تحديد | مادة | لوحة من الصلب الكربوني Q235 |
| سماكة | 3 مم - 12 مم | |
| عرض | 800 مم - 2200 مم | |
| معرف لوحة الملف | φ500 مم - φ800 مم | |
| لوحة لفائف OD | φ 1000 مم - φ2100 مم | |
| الأعلى.وزن | 35 ت | |
| مواصفات المنتج النهائي | مقياس الطول للقطع | 2000 مم - 12000 مم |
|
قطع القطع: طول التسامح التسامح القطري آحرون |
± 1.5 مم ± 2.0 مم وفقًا لشرط GB / T709-88 |
|
| سرعة التسوية | 0-26 م / دقيقة | |
| أقصى سمك لتشذيب الحواف | 12 ملم | |
|
عرض الخردة: 3mm-5mm 6 مم -12 مم |
1.5 مرة إلى 3.0 مرة من سمك الملف أكثر من سمك الملف |
|
| ارتفاع الخط | 800 مم | |
| نموذج | 2-8x2000 ملم | 3-12x2200 ملم | 4-16x2200 ملم |
| السماكة (بناءً على نوع الفولاذ Q235) | 2-8 ملم | 3-12 ملم | 4-16 ملم |
| عرض | 900-2000 ملم | 900-2200 ملم | 900-2200 ملم |
| وزن الملف | 30 ت | 35 ت | 35 ت |
| قطع التسامح | ± 1 مم | ± 1 مم | ± 1 مم |
| طول القطع | 1000-8000 مم | 2000-12000 ملم | 2000-12000 ملم |
| سرعة التسوية | 0-28 م / دقيقة | 0-25 م / دقيقة | 0-25 م / دقيقة |
| منطقة محتلة | 28x9 م | 35 × 10 م | 38 × 10 م |
| قوة | 140 كيلو واط | 220 كيلو واط | 280 كيلو واط |
الأجهزة / المعدات المركبة:
| لا. | الأجهزة | كمية |
| 1 | سرج ملف على شكل V | 2 قطعة |
| 2 | عربة ملف هيدروليكي | 1 جهاز كمبيوتر شخصى |
| 3 | آلة فك اللفة الهيدروليكية | 2 قطعة |
| 4 | آلة تسوية هيدروليكية للضغط والتوجيه ، رأس مجرفة ، قرصة | 1 مجموعة |
| 5 | طاولة العمل الانتقالية رقم 1 (4 م) | 1 قطع |
| 6 | جهاز التوجيه الهيدروليكي رقم 1 | 1 جهاز كمبيوتر شخصى |
| 7 | آلة تشذيب الحواف | 1 جهاز كمبيوتر شخصى |
| 8 | اللفاف الخردة الهيدروليكية | 1 مجموعة |
| 9 | طاولة العمل الانتقالية رقم 2 (4 م) | 1 قطع |
| 10 | جهاز التوجيه رقم 2 | 1 جهاز كمبيوتر شخصى |
| 11 | آلة التسوية | 1 مجموعة |
| 12 | جهاز الكود والقياس (قرص لوحة الذيل) | 1 مجموعة |
| 13 | آلة القص 13 × 2500 مم | 1 جهاز كمبيوتر شخصى |
| 14 | جهاز قرصة البندول | 1 جهاز كمبيوتر شخصى |
| 15 | تفريغ دوللي (مكدس) | 1 مجموعة |
| 16 |
النظام الهيدروليكي والنظام الهوائي (مصدر الهواء من قبل المستخدم الذاتي) |
1 مجموعة |
| 17 | نظام التحكم الكهربائي | 1 مجموعة |
