تفاصيل المنتج:
شروط الدفع والشحن:
|
| اسم المنتج: | 16X2200mm لفائف الصلب السميك الحز ، الحز المجلفن ، الكربون ، لفائف الفولاذ المقاوم للصدأ | طلب: | تجهيز الصفائح المعدنية ، القطع حسب الطول ، خط الحز |
|---|---|---|---|
| مادة لفائف: | لفائف الفولاذ الكربوني ، لفائف الفولاذ المقاوم للصدأ ، لفائف الألمنيوم | مواد خام: | الكربون الصلب والصفائح المجلفنة والفولاذ المقاوم للصدأ |
| سمك لفائف المواد: | 3-12mm; 3-12 مم ؛ 4-16mm 4-16 ملم | وزن الملف (T): | 35 طن |
| آلة التفكيك: | هيدروليكي ، رأس مزدوج | عرض: | 900 ~ 2200 مم |
| سرعة الخط: | 0-30 م / دقيقة | Min. دقيقة. Slitting Width عرض الحز: | 80mm; 80 مم ؛ 100mm 100 ملم |
| عدد خطوط الحز: | 5-7 خطوط | شاشة لمسية: | ViewNiew أو سيمنز |
| نظام التحكم: | سيمنز أو Omron PLC ، | Inveter: | باركر ، Eurotherm ، سيمنز |
| إجمالي القوة المصنفة: | 480 كيلو واط - 650 كيلو واط | الجهد االكهربى: | 220V / 380V / 415V / 600V ، 50HZ / 60HZ ، 3Ph |
| ارتفاع العملية: | 600 مم - 800 مم | اللون: | أزرق ، أبيض ، أو حسب الطلب |
| منطقة محتلة: | 35x12M; 35 × 12 م ؛ 38x12M 38x12 م | ضمانة: | 12 شهر |
| يتم توفير خدمة ما بعد البيع: | المهندسين المتاحة لخدمة الآلات في الخارج ، الدعم الفني للفيديو | اسم: | خط قطع لفائف الصلب HR ، وآلة حز صغيرة أتوماتيكية ، وآلة قص وتقطيع لفائف الصلب |
| تسليط الضوء: | القص الطائر قطع إلى خطوط الطول PSL,لفائف القص الطائر مقطوع إلى خطوط الطول PSL,مقطوع إلى خطوط الملف الطولية PSL |
||

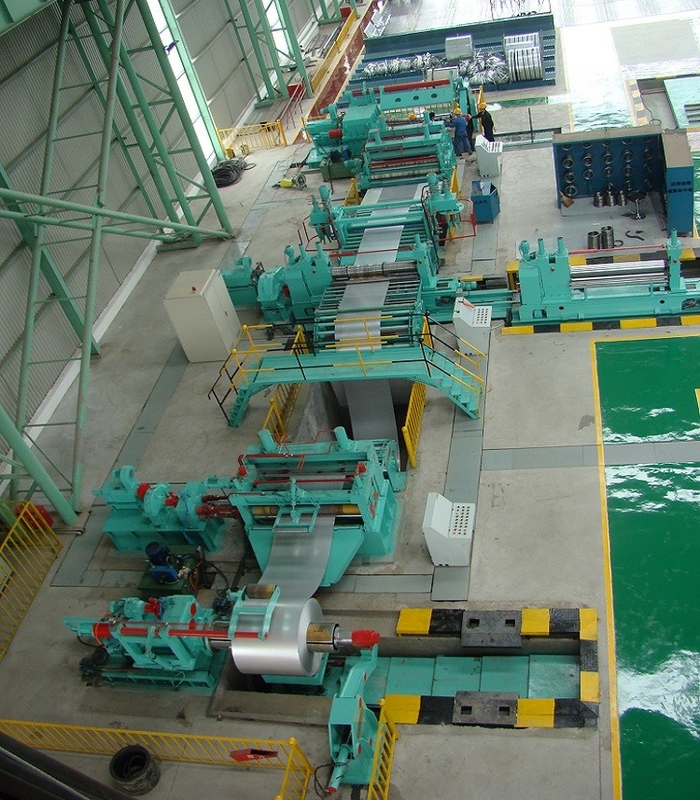

آلة حز لفائف الفولاذ الأوتوماتيكية الكاملة ذات الدقة العالية خط حز مزدوج
الأداء والميزات:
يتكون خط تقطيع لفائف التخليل / HR / من آلة فك اللفة ، مغذي ، قرصة ، جهاز تسوية مسبق ، قص الخردة ، آلة قطع مزدوجة متبادلة ، جهاز لف الخردة وجهاز إعادة اللف ، إلخ.
خط الحز PLCالتحكم ، واجهة الإنسان والآلة ، وفقًا لدرجة عالية من الأتمتة والتشغيل البسيط والموثوق.
خط حز لفائف الفولاذ المقاوم للصدأ الدقيق هو عبارة عن معدات احترافية لتقطيع لفائف الصلب طوليًا إلى ملفات صغيرة.يتميز الجهاز بخصائص الدقة العالية والسرعة والتشغيل البسيط.
يمكن استخدامه لمعالجة الملفات المعدنية من الفولاذ المقاوم للصدأ ، والفولاذ الكربوني ، والحديد ، والألمنيوم ، والأشرطة المجلفنة ، والنحاس وغيرها من المواد.يستخدم على نطاق واسع في أنابيب اللحام والسيارات والساعات ومواد البناء المعدنية والمصانع الصناعية وغيرها من المجالات.
العملية التكنولوجية:
التخزين━التغذية ━ فك اللف الضغط ━ القرص التسوية الأولية قص رأس القطع ━ مقعد الانتقال 1 ━ التوجيه ━ القص الطولي ━ سلك التشذيب ━ مقعد الانتقال 2 ━ الفصل المسبق ━ آلية التوتر ━ آلية الطي الهيدروليكي ━ تقسيم الضغط الهيدروليكي ━ لف ━ الارتداد━التعبئة اليدوية ، التفريغ.
المعايير الفنية:
| نموذج | 3-12x2200 ملم | 4-16x2200 ملم |
| السماكة (بناءً على نوع الفولاذ Q235) | 3-12 ملم | 4-16 ملم |
| عرض | 900-2200 ملم | 900-2000 مم |
| وزن الملف | 35 ت | 35 ت |
| عرض النهاية | ≥80 ملم | ≥100 ملم |
| شرائط الجلوس | ≤7 | ≤5 |
| سرعة القطع | 0-30 م / دقيقة | 0-25 م / دقيقة |
| منطقة محتلة | 35 × 11 م | 38 × 11 م |
| قوة | 480 كيلو واط | 650 كيلو واط |
المكونات الرئيسية للخط:
| رقم. | اسم المعدات | كمية |
| 1 | منصة تفريغ على شكل V. | 2 قطع |
| 2 | عربة التغذية الهيدروليكية | 1 مجموعة |
| 3 | آلة تفريغ الملف الهيدروليكي | 2 مجموعات |
| 4 | سحب الضغط الهيدروليكي ، رأس المجرفة ، أداة التسوية الأولية لقط | 1 مجموعة |
| 5 | 16x2500 قص القطع | 1 مجموعة |
| 6 | مقعد انتقالي 1 | 1 مجموعة |
| 7 | آلية بكرة التوجيه | 1 مجموعة |
| 8 | وحدة القطع والغسالة والحلقة المطاطية والشفرة | 2 مجموعات |
| 9 | جهاز خردة الحافة الهيدروليكية | 2 مجموعات |
| 10 | مقعد انتقالي 2 | 1 مجموعة |
| 11 | جهاز التوتر قبل التوزيع | 1 مجموعة |
| 12 | آلة الطي الهيدروليكية | 1 مجموعة |
| 13 | آلة الضغط والتوزيع الهيدروليكية | 1 مجموعة |
| 14 | وحدة لف هيدروليكي | 1 مجموعة |
| 15 | مقعد دعم هيدروليكي | 1 مجموعة |
| 16 | عربة تفريغ هيدروليكية | 1 مجموعة |
| 17 | النظام الهيدروليكي | 1 مجموعة |
| 18 |
نظام التحكم الكهربائي
|
1 مجموعة |
