تفاصيل المنتج:
شروط الدفع والشحن:
|
| شرط: | جديد | اسم المنتج: | آلة قطع الصفائح المعدنية بالليزر الليفي مع روبوت التحميل |
|---|---|---|---|
| تطبيق: | تقطيع الصفائح المعدنية بالليزر ، النقش بالليزر | كلمة رئيسية: | قطع الصفائح المعدنية بالليزر ، آلة القطع بالليزر |
| وظيفة: | قطع المواد المعدنية والقطع والنقش | نوع الجهاز: | JY3015-1500W Raycus / IPG |
| الجسم الرئيسي: | هيكل فولاذي ملحوم | مراقبة: | نظام التحكم Cypcut CNC |
| وضع القيادة: | X ، Y ، Z جميع المحركات المؤازرة | برنامج التحكم: | برنامج قطع Cypcut |
| مصدر الليزر: | IPG ، Raycus ، ماكس | تنسيق الرسوم المدعومة: | منظمة العفو الدولية ، DXF ، PLT ، DST ، CAD |
| Confifuration: | نوع العملاقة | جدول العمل: | طاولة عمل مفردة ثابتة |
| نظام القيادة: | وحدات أجهزة Yaskawa / Delta / Fuji | سمك القطع: | المواد ، 0-10mm الكربون الصلب ، 0-5mm الفولاذ المقاوم للصدأ |
| منطقة العمل: | 1500mmX3000mm / 2000mmX4000mm / 2000mmmX6000mm | قوة الليزر: | 1000 واط / 1500 واط / 2000 واط / 3000 واط / 6000 واط |
| سرعة القطع: | 0-80000mm / min ، سرعة اختلاف المواد | منطقة القطع: | L3000mm * W1500mm |
| وضع لوحات التغذية: | يد روبوت التحميل التلقائي | تحميل الروبوت قيد التشغيل: | قيادة مؤازرة كاملة |
| وضع التبريد: | مبرد تبريد المياه ، نظام تبريد وحماية المياه ، مبرد مياه صناعي | اللون: | اللون القياسي ، أو حسب الطلب |
| يتم توفير خدمة ما بعد البيع: | المهندسين المتاحة لخدمة الآلات في الخارج | صيانة: | التشخيص والكشف عن بعد عبر الإنترنت |
| ضمان: | سنتان | إصدار الشهادات: | ISO,SGS,CCC |
| تسليط الضوء: | Sorry, the request URL was not found,fiber laser cutting machine 1500w,1000w fiber laser cutting machine |
||

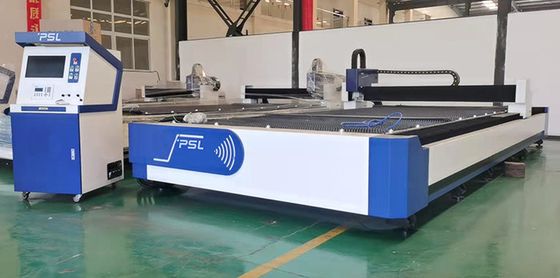

آلة قطع الصفائح المعدنية بالليزر CNC ذات طاولة واحدة مع روبوت تحميل تلقائي
السمة التقنية الرئيسية ،
آلة القطع بالليزر CNC تتبنى هيكل الحركة العملاقة ، تشغيل نظام CNC ، التوجيه الخطي ، ناقل حركة الجريدة المسننة والترس ، قيادة المحركات المؤازرة AC ، نظام الفراغ (كلا الجانبين) ، إلخ. مساحة المعالجة لمرة واحدة هي 3m * 1.5m.لا يقتصر الأمر على أن تصميم المعدات متقدم وموثوق به ، ولكن أيضًا أن جميع المكونات الرئيسية من علامات تجارية مشهورة وطنية وعالمية.
على وجه الخصوص ، نستخدم برنامج القطع بالليزر CNC الاحترافي Shanghai CYPCUT لنظام التحكم الكهربائي.يتميز نظام CNC بالليزر الخاص هذا بمزايا التكامل العالي ودقة التحكم الأفضل والتشغيل الأكثر استقرارًا ، وبالتالي ، يمكنه تلبية متطلبات القطعلوحة من الصلب الكربوني،لوحة الفولاذ المقاوم للصدأ ، سبائك الألومنيوم ، سبائك النحاس وغيرها من المواد.

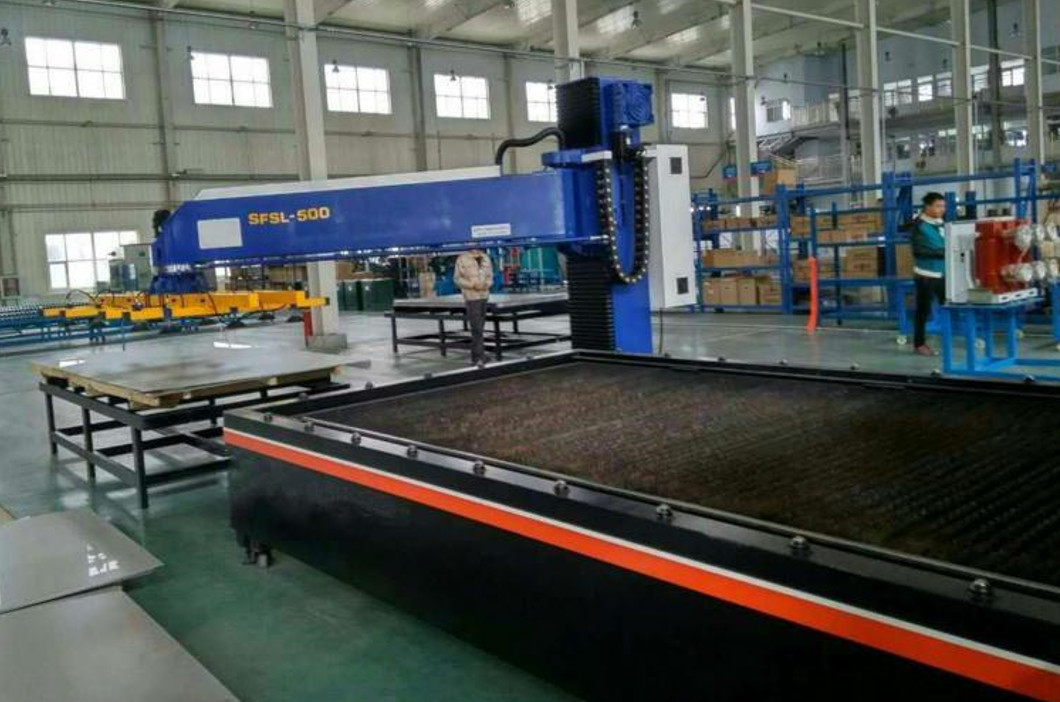

من أجل تقليل العمال وتقليل عبء العمل وتحسين كفاءة العمل ، تمت إضافة مجموعة من روبوت التغذية التلقائية إلى آلة القطع بالليزر.من خلال برنامج محدد مسبقًا وتشغيل مفتاح واحد ، يمكن شفط الصفيحة ونقلها تلقائيًا من طاولة التكديس إلى منصة القطع.
هيكل الجهاز وميزاته ،
هيكل الآلة
تتكون آلة القطع بالليزر من سرير ومنضدة عمل وعارضة عرضية ومقعد منزلق ونظام تشغيل CNC ونظام تحكم كهربائي ونظام تبريد ونظام هوائي ونظام تفريغ الخبث ونظام إزالة الغبار وروبوت تحميل تلقائي وما إلى ذلك.
الميزات الرئيسية للآلة
1.نظام تشغيل سهل الاستخدام CYPCUT ،منفذ USB والنطاق العريض ؛
2. برنامج برمجة Cypcut ووظائف التعشيش الأوتوماتيكية.
3. محاور X ، Y ، Z كلهامضاعفات التيار المترددسائق و المحركات.
4. برنامج CAD / CAM مع وظيفة التعشيش القوية ووظيفة القطع المشتركة الحافة ؛
5. سطح الاستجابة السريعة التالية.
6. وظيفة سحب القطع سهلة التشغيل.
7. وظائف تركيبات الاستيفاء بالقوس الدائري / الخط المستقيم وتعويض الشق ؛
8. مبردات المياه تضمنيعمل مسار ضوء الليزر بشكل طبيعيوباستقرار
9. روبوت التحميل الأوتوماتيكي يغذي الورقة من لوح التثبيت من طاولة العمل بدلاً من الأشخاص ؛
10. جهاز إزالة الغبار بالتهوية يحمي بيئة العمل من خفض الانبعاثات والبخار المعدني.
11. جهاز تفريغ الغبار لتسهيل تفريغ الخبث.
المكونات والعلامات التجارية الرئيسية ،
| اسم | وصف مختصر | العلامة التجارية للبلد |
| النظام البصري | RAYCUS / IPG | ماكس / رايكوس / إيبج |
| مصدر طاقة الليزر | 1kw / 1.5kw / 2kw / 3kw / 6kw | ماكس / رايكوس / إيبج |
| رأس القطع التركيز التلقائي | رأس قطع ضبط تلقائي للصورة خاص للألياف الضوئية | WSX / Raytools / Precitec |
| نظام تبريد مخصص | نظام الدوران المزدوج ، أنبوب التيتانيوم للتبادل الحراري ، إنذار درجة الحرارة الزائدة ، حماية التدفق. | ووهان هانلي / تونغفي |
| نظام النقل الميكانيكي |
تايوان هايوين عالية الدقة السكك الحديدية عالية السرعة تايوان رف وترس YYC |
تايوان هيوين تايوان YYC هيريون |
| نظام التباطؤ | شفة المخفض |
شيمبو ، اليابان المزيد |
| الصمام النسبي | SMC | اليابان |
| التركيبات الكهربائية | شنايدر | فرنسا |
| نظام استشعار التتبع | الحث التلقائي عالي الدقة ، الدقة 0.1 مم | شنغهاي CYPCUT |
| جهاز تفريغ الخبث | المعايير | PSL |
| نظام الكمبيوتر | جهاز كمبيوتر صناعي خاص بالليزر | تايوان يانشيانغ |
| X-AXIS | وحدة مؤازرة | فوجي / دلتا / ياسكاوا |
| ص- المحور | وحدة مؤازرة | فوجي / دلتا / ياسكاوا |
| المحور Z | وحدة مؤازرة | فوجي / دلتا / ياسكاوا |
| محاور التحميل | وحدتان مؤازرتان | بيجيلا |
| برامج القطع | برنامج قطع CNC احترافي | شنغهاي CYPCUT |
| برنامج التعشيش | CYPNEST (اختياري) | شنغهاي FSCUT |
| بطاقة الإدخال / الإخراج | 32 نقطة | FSCUT |
| منظم ضغط كهربي | 30 كيلو فولت أمبير | الصين |
| آلة قطع | جسر دقيق | PSL |
معلمات التكنولوجيا الرئيسية ،
| اسم | آلة قطع ألياف الليزر CNC | |
| مصدر الليزر | RAYCUS / IPG / MAX | |
| BPP ، مم * مراد | 1.27 | |
| الطول الموجي بالليزر | 1070 نانومتر | |
|
|
||
| سرعة القطع القصوى | 100 م / دقيقة (حسب المواد) |
| الأعلى.التسريع | 1.0 جرام |
| عدم استقرار الطاقة | ≤2٪ |
| تنسيقات الرسوم المدعومة | نذل - وغدوبرنامج CorelDrawوDXF / DWG / PLT |
| منطقة القطع | 3000 × 1500 مم |
| المحور X يتحرك | 3050 ملم |
| المحور ص يسافر | 1530 ملم |
| المحور Z يسافر | 120 ملم |
| دقة إعادة الموضع | ± 0.03 مم / م |
| دقة موضع المحور X / Y. | ± 0.05 مم / م |
| الأعلى.وزن التحميل لمنضدة العمل | 500 كجم |
| الأعلى.وزن تحميل الروبوت | 500 كجم |
| قوة الآلة | 350 فولت - 420 فولت / 50 هرتز |
| وزن الآلة | 3000 كجم |
| وزن تحميل الروبوت | 1200 كجم |
| أبعاد | 4500 × 2300 × 1600 ملم |
