تفاصيل المنتج:
شروط الدفع والشحن:
|
| شرط: | جديد | اسم المنتج: | آلة قطع المعادن بليزر الألياف ، آلة القطع بالليزر من الفولاذ المقاوم للصدأ 6 مم |
|---|---|---|---|
| الجسم الرئيسي: | هيكل فولاذي ملحوم | مراقبة: | نظام التحكم Cypcut CNC |
| القيادة: | X ، Y ، Z جميع المحركات المؤازرة | برنامج التحكم: | Cypcut ، سيبنيست |
| كلمة رئيسية: | قطع الصفائح المعدنية بالليزر ، آلة القطع بالليزر | تطبيق: | قطع المعادن بالليزر ، النقش بالليزر |
| وظيفة: | قطع المواد المعدنية والقطع والنقش | مصدر الليزر: | IPG ، Raycus ، ماكس |
| تنسيق الرسوم المدعومة: | منظمة العفو الدولية ، DXF ، PLT ، DST ، CAD | Confifuration: | نوع العملاقة |
| سمك القطع: | المواد ، 0-14mm الكربون الصلب ، 0-8mm الفولاذ المقاوم للصدأ | منطقة العمل: | 1500mmX3000mm / 2000mmX4000mm / 2000mmmX6000mm |
| قوة الليزر: | 1000 واط / 2000 واط / 3000 واط / 6000 واط | سرعة القطع: | 0-80000mm / min ، سرعة اختلاف المواد |
| منطقة القطع: | L6000mm * W2000mm | نظام القيادة: | وحدات أجهزة Yaskawa / Delta / Fuji |
| وضع التبريد: | مبرد تبريد المياه ، نظام تبريد وحماية المياه ، مبرد مياه صناعي | اللون: | اللون القياسي ، أو حسب الطلب |
| صيانة: | التشخيص والكشف عن بعد عبر الإنترنت | يتم توفير خدمة ما بعد البيع: | المهندسين المتاحة لخدمة الآلات في الخارج |
| إصدار الشهادات: | ISO,SGS,CCC | ضمان: | سنتان و 3 سنوات |
| تسليط الضوء: | الفولاذ المقاوم للصدأ الصفائح المعدنية باستخدام الحاسب الآلي آلة القطع بالليزر الألياف,1000 واط آلة القطع بالليزر باستخدام الحاسب الآلي,آلة قطع الألياف المعدنية بالليزر |
||

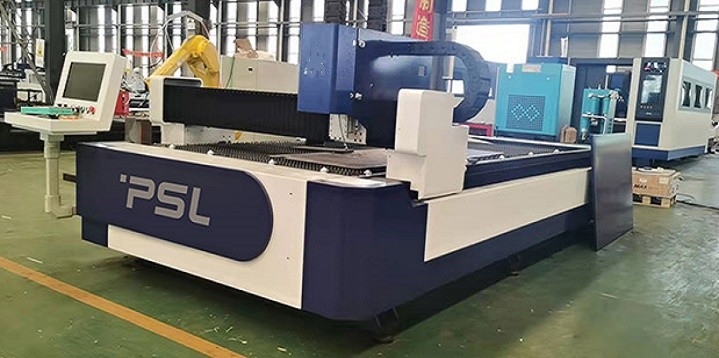

آلة قطع المعادن بالليزر 1KW 2KW 3KW 6KW CNC
السمة التقنية الرئيسية ،
آلة القطع بالليزر FCL6020 CNC تتبنى هيكل حركة جسرية ، دليل خطي ، محرك لولبي ، محرك سيرفو AC ، ونظام فراغ (كلا الجانبين) ، إلخ. مساحة المعالجة لمرة واحدة هي 6m * 2m.لا يقتصر الأمر على أن تصميم المعدات متقدم وموثوق به ، ولكن أيضًا أن جميع المكونات الرئيسية من علامات تجارية مشهورة وطنية وعالمية.
على وجه الخصوص ، نستخدم نظام CNC بالليزر الاحترافي Shanghai CYPCUT لنظام التحكم الكهربائي.يتميز نظام CNC بالليزر الخاص هذا بمزايا التكامل العالي ودقة التحكم الأفضل والتشغيل الأكثر استقرارًا ، وبالتالي ، بالإضافة إلى تلبية متطلبات قطع ألواح الصلب الكربوني ، يمكنه أيضًا تلبية متطلبات قطع ألواح الفولاذ المقاوم للصدأ وسبائك الألومنيوم والنحاس سبائك ومواد أخرى.
معلمات التكنولوجيا الرئيسية ،
| اسم | آلة قطع ألياف الليزر CNC | |
| مصدر الليزر | RAYCUS / IPG / MAX | |
| BPP ، مم * مراد | 1.27 | |
| الطول الموجي بالليزر | 1070 نانومتر | |
|
|
||
| سرعة القطع القصوى | 60-80 م / دقيقة (حسب المواد) |
| الأعلى.التسريع | 1.0 جرام |
| عدم استقرار الطاقة | ≤2٪ |
| تنسيقات الرسوم المدعومة | نذل - وغدوبرنامج CorelDrawوDXF / DWG / PLT |
| منطقة القطع | 6000 × 2000 |
| المحور X يتحرك | 6000 |
| المحور ص يسافر | 2000 ملم |
| المحور Z يسافر | 120 ملم |
| دقة إعادة الموضع | ± 0.03 مم / م |
| دقة موضع المحور X / Y. | ± 0.03 مم / م |
| الأعلى.وزن التحميل لمنضدة العمل | 1000 كجم |
| قوة الآلة | 350 فولت - 420 فولت / 50 هرتز |
| وزن الآلة | 6000 كجم |
| أبعاد | 8500 × 3200 × 1600 ملم |
هيكل الجهاز وميزاته ،
هيكل الآلة
تتكون آلة القطع بالليزر من سرير ومنضدة عمل وعارضة عرضية ومقعد منزلق ونظام تشغيل CNC ونظام تحكم كهربائي ونظام تبريد ونظام هوائي ونظام تفريغ الخبث ونظام إزالة الغبار ولوحة دعم ومكونات أخرى.
سمات
1. واجهة تشغيل سهلة الاستخدام
2. منفذ USB وواجهات النطاق العريض
3. محرك سيرفو AC والقيادة.
4. متابعة السطح سريع الاستجابة ؛
5. وظيفة سحب القطع سهلة التشغيل.
6. وظائف تركيبات الاستيفاء بالقوس الدائري / الخط المستقيم وتعويض الشق ؛
7. برنامج برمجة Cypcut ووظائف التعشيش الأوتوماتيكية.
8. مبردات المياه تضمنيعمل مسار ضوء الليزر بشكل طبيعيوباستقرار
9. برنامج CAD / CAM مع وظيفة التعشيش القوية ووظيفة القطع المشتركة الحافة ؛
10. جهاز إزالة الغبار بالتهوية يحمي بيئة العمل من خفض الانبعاثات والبخار المعدني.
11. جهاز تفريغ الغبار لتسهيل تفريغ الخبث.
المكونات الرئيسية ،
| اسم | وصف مختصر | العلامة التجارية للبلد |
| النظام البصري | RAYCUS / IPG | ماكس / رايكوس / إيبج |
| مصدر طاقة الليزر | 1kw / 2kw / 3kw / 6kw | ماكس / رايكوس / إيبج |
| رأس القطع التركيز التلقائي | رأس قطع خاص للألياف الضوئية | WSX / Raytools / Precitec |
| نظام تبريد مخصص | نظام الدوران المزدوج ، أنبوب التيتانيوم للتبادل الحراري ، إنذار درجة الحرارة الزائدة ، حماية التدفق. | ووهان هانلي / تونغفي |
| نظام النقل الميكانيكي |
تايوان هايوين عالية الدقة السكك الحديدية عالية السرعة رف وجناح YYC من تايوان (حلزوني) |
تايوان هيوين تايوان YYC |
| نظام التباطؤ | مخفض شفة Shimpoo في اليابان | اليابان |
| الصمام النسبي | SMC | اليابان |
| التركيبات الكهربائية | شنايدر | فرنسا |
| نظام استشعار التتبع | الحث التلقائي عالي الدقة ، الدقة 0.1 مم | شنغهاي CYPCUT |
| جهاز تفريغ الخبث | المعايير | المصنع |
| نظام الكمبيوتر | جهاز كمبيوتر صناعي خاص بالليزر | تايوان يانشيانغ |
| X-AXIS | وحدة مؤازرة 1000 واط | فوجي / دلتا / ياسكاوا |
| ص- المحور |
وحدة مؤازرة 1800 واط |
فوجي / دلتا / ياسكاوا |
| المحور Z | وحدة مؤازرة 400 واط | فوجي / دلتا / ياسكاوا |
| برامج القطع | برنامج قطع CNC احترافي | شنغهاي CYPCUT |
| برنامج التعشيش | CYPNEST (اختياري) | شنغهاي FSCUT |
| بطاقة الإدخال / الإخراج | 32 نقطة | الصانع |
| منظم ضغط كهربي | الصين | |
| آلة قطع | جسر دقيق | الصانع |
