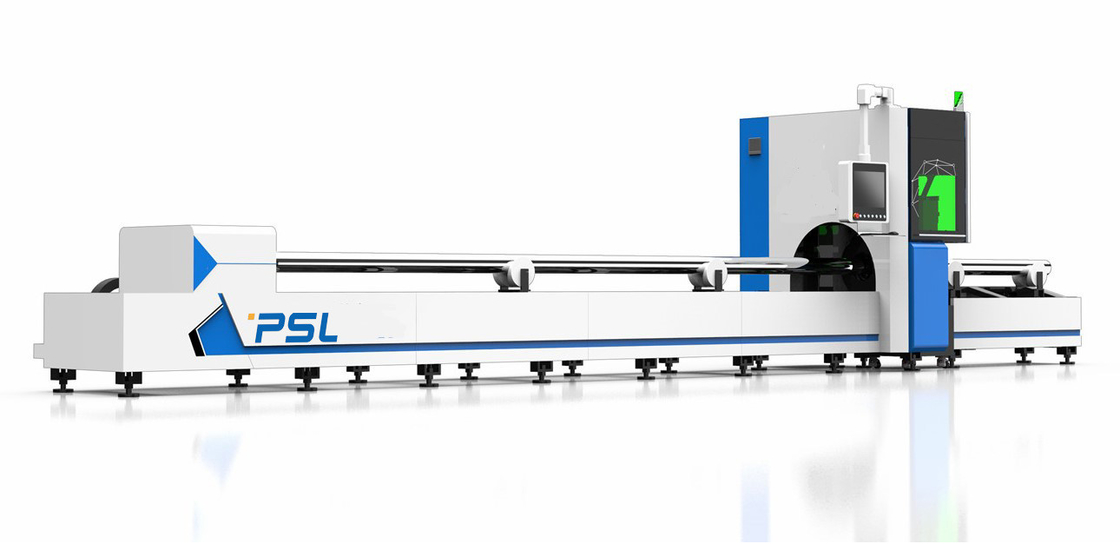

آلة الليزر باستخدام الحاسب الآلي أنبوب 500 واط 1000 واط 2000 واط 3000 واط آلة قطع الألياف بالليزر باستخدام الحاسب الآلي

الأنبوب المعدني / معالجة الأنابيب بالليزر 1000W 2000W 3000W القاطع CNC آلة قطع أنبوب الليزر الليفي







مقدمة موجزة لآلة قطع أنبوب الليزر الليفي ،



1. مبدأ القطع بالليزر



القطع بالليزر هو إشعاع ليزر عالي الكثافة على سطح المادة ، من خلال التفاعل بين الليزر والمادة ، يتم إذابة الجسم المقطوع أو تبخيره ، ويتم قطع الجسم المقطوع بمساعدة تدفق الهواء عالي السرعة.





2. ميزات ومزايا القطع بالليزر



2.1 يمكن لآلة قطع الأنبوب قطع جميع أنواع الأنابيب ، مما يوفر التكلفة والمساحة بشكل كبير.نطاق المعالجة واسع ، ويمكن معالجة الأنابيب ذات القطر والطول المختلفين.تم اعتماد عمود الدوران الكهربائي ، والسرعة قابلة للتعديل ، والعملية مريحة ، ولها خصائص ضوضاء منخفضة ، وسرعة عالية ودقة عالية ؛إنه الخيار الأفضل للأنابيب والأنابيب الاحترافية لقطع الخط المتقاطع.



1. يمكنها قطع عدة ثقوب أسطوانية متقاطعة مع اتجاهات وأقطار مختلفة على الأنبوب الرئيسي لتلبية شروط التقاطع الرأسي للمحور الفرعي والمحور الرئيسي اللامتراكز وغير اللامركزي (الأنبوب الفرعي الرئيسي هو أنبوب دائري).



2. يمكن قطع نهاية خط تقاطع الأسطوانة في نهاية الأنبوب الفرعي ، والذي يلبي شروط التقاطع الرأسي والتقاطع المائل لمحور الفرع والمحور الرئيسي اللامتراكز وغير اللامركزي.



3. يمكن قطع الأشكال المختلفة على جدار الأنبوب.يمكن أن تقطع الوجه النهائي المائل في نهاية الأنبوب الدائري.



4. يمكن قطع نهاية الأنبوب الفرعي المتقاطع مع الأنبوب الرئيسي الحلقي (الأنبوب الفرعي الرئيسي هو الأنبوب الدائري) ؛يمكن قطع أشكال مختلفة على سطح الأنبوب المربع.



5. سطح القطع أملس وخالي من النتوءات.



6. لن يلامس رأس القطع بالليزر سطح المادة ولن يخدش قطعة العمل.



7. الشق هو الأضيق ، والمنطقة المتأثرة بالحرارة هي الأصغر ، والتشوه المحلي لقطعة العمل صغير جدًا ، ولا يوجد تشوه ميكانيكي.



8. يمكنها معالجة أي شكل ، أنبوب ومواد أخرى ذات أشكال خاصة.





2.2 يحتاج الليزر إلى طاقة كهربائية فقط أثناء تشغيله ، ولا يحتاج إلى توليد غاز إضافي من الليزر ، وله أقل تكلفة تشغيل وصيانة ؛



2.3 يعتمد ليزر الألياف على تصميم معياري شبه موصل وفائض عن الحاجة ، ولا توجد عدسة بصرية في الرنان ، ولا يحتاج إلى وقت بدء التشغيل.تتميز بعدم وجود تعديل ، صيانة واستقرار عالي ، مما يقلل من تكلفة الملحقات ووقت الصيانة.هذا لا يضاهى الليزر التقليدي ؛



2.4 النقل البصري للآلة بأكملها هو التوجيه البصري ، بدون نظام توجيه بصري معقد مثل العاكس ، المسار البصري البسيط ، الهيكل المستقر والصيانة الخالية من المسار البصري الخارجي ؛



2.5 يحتوي رأس القطع على عدسات واقية وموازنات ونظارات مركزة وغيرها من المواد الاستهلاكية الثمينة التي تستهلك القليل ؛



2.6 يجعل تصدير الألياف الضوئية تصميم النظام الميكانيكي بسيطًا جدًا ويسهل تكامله مع الروبوت أو منضدة العمل متعددة الأبعاد ؛





3. نظام التحكم CNC



برنامج القطع CNC ، المصنوع من Shanghai Baichu ، لديه واجهة رسومية وعملية مريحة.يمكن لبرنامج التحكم في القطع المحترف تصميم رسومات وشخصيات مختلفة حسب الرغبة ، ويمكن معالجتها في الوقت الفعلي.وهو يدعم CAD و CorelDRAW وبرامج الرسم الاحترافية الأخرى.لديها وظائف قوية للبرمجة والتخطيط ومعالجة النصوص وإعداد العملية ، مما يحسن إدارة واستخدام الأنابيب إلى أقصى حد.يحتوي برنامج القطع على الوظائف والخصائص التالية:



3.1 الاستيراد والتوصيل الصغير وتسلسل القطع ومسار القطع الأمثل والسرعة المثلى ، إلخ.



3.2 تحسين نسبة استخدام الأنبوب: يمكنه تحقيق ترتيب خلوص الأجزاء ، والتخطيط المضمن في الأجزاء ، وترتيب الانقلاب المتماثل للأجزاء ، وترتيب الأجزاء بالتناوب ، وتجنب التداخل والاصطدام بالشكل.



3.3 معالجة الزاوية الحادة: معالجة الزاوية الداخلية / الخارجية ، والتي يمكن التعرف عليها وتعيينها تلقائيًا.



3.4 وظيفة معالجة الأحرف القوية: يمكنها معالجة الكلمات الصلبة إلى كلمات جوفاء.



3.5 يتم تحسين كفاءة القطع لقسم الحافة المشتركة لتحسين معدل استخدام الأنابيب





المكونات الرئيسية ،



اسم	وصف مختصر	العلامة التجارية للبلد
مصدر ألياف الليزر	1000 واط	MAX / Raycus / IPG
رأس القطع التركيز التلقائي	Raytools رأس قطع خاص للألياف الضوئية	Raytools
نظام تبريد مخصص	نظام الدوران المزدوج ، أنبوب التيتانيوم للتبادل الحراري ، إنذار درجة الحرارة الزائدة ، حماية التدفق ، خزان مياه التبريد الخاص بليزر الألياف لحماية مستوى الماء	ووهان هانلي
نظام النقل الميكانيكي	تايوان Hiwin عالية الدقة السكك الحديدية عالية السرعة رف وترس T-Win من تايوان (حلزوني)	تايوان هيوين تايوان تي وين



نظام التباطؤ	مخفض شفة Shimpoo في اليابان	اليابان
الصمام النسبي	NNT	اليابان
التركيبات الكهربائية	شنايدر	فرنسا
نظام استشعار التتبع	الحث التلقائي عالي الدقة ، الدقة 0.1 مم	Cypcut شنغهاي
جهاز تفريغ الخبث	المعايير	المصنع
نظام الكمبيوتر	كمبيوتر التحكم الصناعي الخاص بالليزر	تايوان يانشيانغ
وحدة X-AXIS SERVO	1800 واط مضاعفات	فوجي ، اليابان
وحدة W-AXIS SERVO	1800 واط مضاعفات	فوجي ، اليابان
وحدة Z-AXIS SERVO	مضاعفات 400 واط	فوجي ، اليابان
برامج القطع	برنامج قطع CNC احترافي	Cypcut شنغهاي
بطاقة الإدخال / الإخراج	32 نقطة	Cypcut
منظم ضغط كهربي		الصين
آلة قطع	جسر دقيق	الصانع
دقة المحور X / W	± 0.02 مم / م
الأعلى.سرعة التشغيل الحر	80 م / دقيقة
الجهد االكهربى	380V / 50HZ 3Ph
دقيقة.قطر تشاك	D20mm
الأعلى.قطر تشاك	D230 مم (230 * 230)
الأعلى.سفر	6000 ملم
مخزون الذيل	200 ملم
الجبهة تشاك	تمركز هوائي / مؤازر
ظهر تشاك	لقط هوائي / مؤازر
