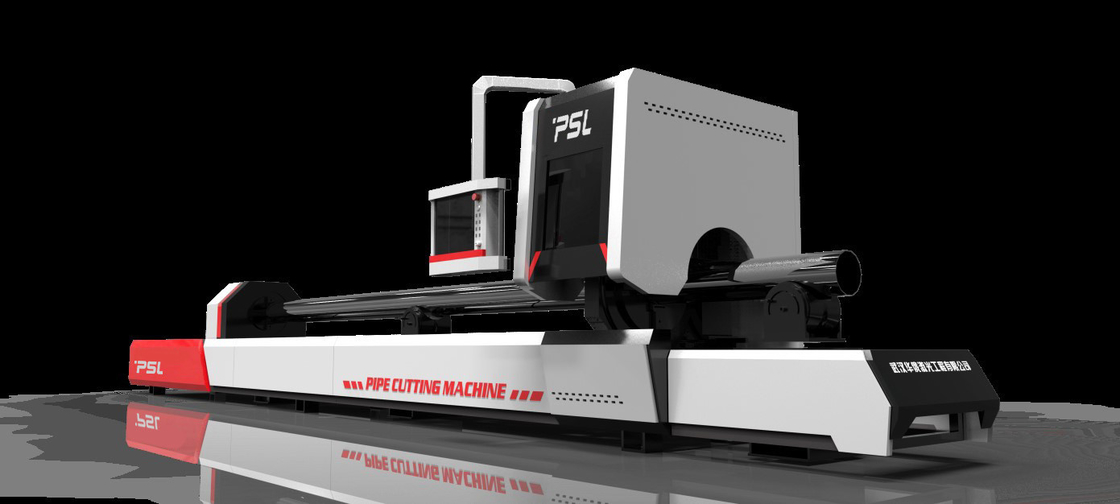

قطع الأنابيب الفولاذية آلة الليزر باستخدام الحاسب الآلي أنبوب دائري معدني مستطيل الشكل

آلة قطع الألياف بالليزر CNC ذات الأنبوب المستطيل المربع المعدني لتصنيع الأنابيب

جزء من الوظائف والميزات ،

• جسم الآلة عالي الصلابة ، عمر طويل للآلة.

• إجمالي المشبك الدوار الهوائي ، تمركز مفتاح واحد ، سرعة تثبيت عالية.

• نظام دعم القطر المتغير ، يمكنه تحقيق المساعدة في التحميل والدعم ، ويمكن أن يزيد من دقة القطع.

• تعويض الإزاحة في الوقت الحقيقي ، مشبك مواسير مناسب ، دقة عالية لقطع ثقب الأنابيب.

• برنامج التحكم في قطع الزاوية ، قطع الزاوية عالية الجودة.

• برنامج عش ثلاثي الأبعاد اختياري ، يمكنه قطع زاوية الحديد وقناة الحديد والأنابيب الأخرى.

• وظيفة اختبار حبة اللحام الاختيارية ، شعاع اللحام بأي زاوية تجنب القطع.

قطع أنبوب الليزرتكوينو

1 ، مصدر الليزر: مصدر ألياف الليزرIPG / Raycus / MAX2000 واط

  1. انتاج الطاقة بالليزر: 2000W

2. الطول الموجي بالليزر 1070nm

3. تنظيم الطاقة الناتجة 10٪ ~ 100٪

4. مدخلات الطاقة 8kW

5. درجة حرارة العمل 16 ~ 35

2 ، Raytools / WSX / Precitecرأس القطع بالليزر الليفي البصري

التركيز التلقائي لرأس القطع بالليزر

مجهزة بموصل إخراج ألياف QBH ، وعدسة بصرية خاصة ، وطريقة ضبط التركيز الدقيق المختومة ، ومحول طاقة سريع السعة مع فجوة قطع أقل 0.2 مم ، مما قد يزيد من سرعة القطع ويقلل من استهلاك الغاز.

3 ، نظام أداة الآلة

تعتمد الآلة هيكلًا جسريًا بصلابة عالية ، ومعدات معالجة المخرطة بدقة عالية.هيكل مدمج ، مساحة صغيرة مشغولة ، تشغيل وصيانة مريحة ، والتي يمكن أن تلبي الطلب لمدة 24 ساعة لمواصلة العمل.

4 ، سرير الآلة

يتكون هيكل الإطار من لحام ولحام فولاذي عالي الجودة ، بعد التلدين بدرجة حرارة عالية ، والشيخوخة الثانية ، وآلة طحن العملاقة الكبيرة الدقيقة ، ووسائل التصميم والمعالجة لضمان أن الآلة تتمتع بمقاومة ممتازة للصدمات ، وصلابة عالية واستقرار.

5 ، نظام نقل عالي السرعة

تتبنى آلة القطع بالليزر هيكل قيادة مزدوج القنطرية وسرير أداة آلة التخميد العالي ، ونظام مؤازر AC ونظام تشغيل مستورد ، ونقل تروس ورف مستورد ، ومسار دليل خطي للتوجيه ، لضمان السرعة العالية والدقة العالية والموثوقية العالية للآلة.

6 ، نظام التحكم CNC

يشتمل نظام التحكم CNC CYPCUT على عملية القطع بالليزر ووظيفة تخطيط المخزون العادي والتحكم في المعالجة بالليزر.إنه يحتوي بشكل أساسي على عملية الرسم ، وإعداد المعلمات ، وتحرير عملية القطع المحددة من قبل المستخدم ، وتخطيط المخزون ، وتخطيط المسار ، والتحكم في القطع.يمكن تعديل قوة القطع مع سرعة القطع.يمكن ضبط سرعة السحب والانسحاب الفردي.كما أن لديها مكتبة معالجة المواد ، والتي يمكن أن تحفظ جميع معلمات العملية لنفس المادة.

البرنامج قوي وسهل التشغيل ومتوافق مع تنسيق DXF و PLT و AI و NC-MASTER وما إلى ذلك.

7 ، نظام المشبك الهوائي الأوتوماتيكي

■ صندوق تحكم لاسلكي محمول ، مشبك مشبك بمفتاح واحد مفكوك ومشبك.

■ بكرات بنكين ، قوة تثبيت أكثر توزيعًا جيدًا ، بدقة أعلى عند قطع الأنابيب الصغيرة.

■ مشبك هوائي ، قوة إمساك كبيرة ومستقرة ، الأنبوب لا ينزلق ولا ينزلق.

■ 220mm إجمالي المشبك الهوائية ، إجمالي المشبك الهوائية ، لا تحتاج إلى تغيير المخالب ، وسهلة التشغيل.

■ مشبك تمركز آلي مزدوج ، مشبك سريع السرعة للأنابيب المستطيلة والبيضاوية.يحتاج الأنبوب ذو الشكل غير الطبيعي إلى مخالب تثبيت خاصة.

8 ، نظام إشارة الضوء الأحمر

يتم استخدام الضوء الأحمر المحوري كمؤشر لتسهيل ضبط النظام البصري وأكثر دقة لتحديد نقطة العمل.

9 ، نظام قطع الأنابيب المهنية

■ يدعم برنامج قطع الأنابيب الاحترافي قطع الأنابيب المستديرة ، والأنابيب المربعة ، والأنابيب البيضاوية ، وزاوية الحديد ، وقناة الحديد وغيرها من الأنابيب.

■ من خلال برنامج العش ، يمكن أن يحقق التصميم التخطيطي والقطع المشترك والعمليات الخاصة الأخرى.عند القطع ، يمكن تحقيق التمركز في الوقت الحقيقي وتعويض الإزاحة في الوقت الحقيقي ، ومراجعة سطح الأنبوب ، وعملية زاوية الأنبوب ، والسرعة "القفز الضفدع".

10 ، نظام تبريد المياه

تم تجهيز نظام تبريد الماء ويمكن تحديد درجة الحرارة.سيبدأ نظام تبريد الماء في العمل تلقائيًا عندما تكون درجة الحرارة أعلى من القيمة المحددة مسبقًا ويتوقف عن العمل تلقائيًا عندما تكون درجة الحرارة أقل من القيمة المحددة مسبقًا.

11 ، الروتاري المشبك

يمكن أن يحمل المشبك الدوراني أقصى أنبوب دائري Ф20mm-Ф220mm ، أنابيب مربعة 20mmx20mm- 150mmx150mm ، بسمك 12mm ، طول 6000mm.يمكن الحفاظ على استقرار جهاز دعم المواد لفترة طويلة للعمل.

12 ،  وحدة شفط الغبار

تم تجهيز أداة الآلة أيضًا بمروحة عادم لإزالة الغبار وغاز العادم ، مما قد يقلل من الضرر الذي يلحق بسلامة الأفراد والمعدات.

معلمات التكنولوجيا الرئيسية ،
