تفاصيل المنتج:
شروط الدفع والشحن:
|
| اسم المنتج: | طاولة التبادل CNC آلة قطع الصفائح المعدنية بألياف الليزر | حالة: | جديد |
|---|---|---|---|
| طلب: | معالجة الصفائح المعدنية الصناعية ، قطع الصفائح المعدنية بالليزر ، النقش بالليزر | الكلمة الرئيسية: | تبادل الصفائح المعدنية القطع بالليزر ، طاولة التبادل آلة القطع بالليزر |
| وظيفة: | قطع المواد المعدنية والقطع والنقش | مراقبة: | نظام التحكم CNC CYPCUT |
| تنسيق الرسوم المدعومة: | منظمة العفو الدولية ، DXF ، PLT ، DST ، CAD | قوة الليزر: | 2000 واط / 3000 واط / 4000 واط / 6000 واط / 8000 واط / 10000 واط |
| منطقة القطع: | طاولة تبادل مزدوج 6000x2000mm | مصدر الليزر: | IPG ، Raycus ، ماكس |
| القيادة: | X ، Y ، Z جميع المحركات المؤازرة | برنامج التحكم: | قطع السيارات Cypcut ، التعشيش التلقائي Cypnest |
| برنامج التعشيش: | FSCUT CYPNEST | منطقة العمل: | 1500mmx3000mm / 2000mmX4000mm / 2000mmmX6000mm |
| نظام القيادة: | أجهزة القيادة Yaskawa / Fuji / Delta | الكهرباء: | Schneider France أو Siemens أو ABB |
| وضع التبريد: | تبريد المياه ، نظام تبريد وحماية المياه ، مبرد مياه صناعي | سمك القطع: | المواد ، 0-25mm الكربون الصلب ، 0-12mm الفولاذ المقاوم للصدأ |
| اللون: | قياسي أحمر + لون أبيض ، أو حسب الطلب | صيانة: | التشخيص والكشف عن بعد عبر الإنترنت |
| يتم توفير خدمة ما بعد البيع: | المهندسين المتاحة لخدمة الآلات في الخارج | ضمان: | سنتان |
| إصدار الشهادات: | CE, ISO,SGS,CCC | ||
| تسليط الضوء: | 4000 واط آلة قطع ألياف الليزر,3000 واط آلة قطع ألياف الليزر,6000 واط آلة قطع ألياف الليزر |
||

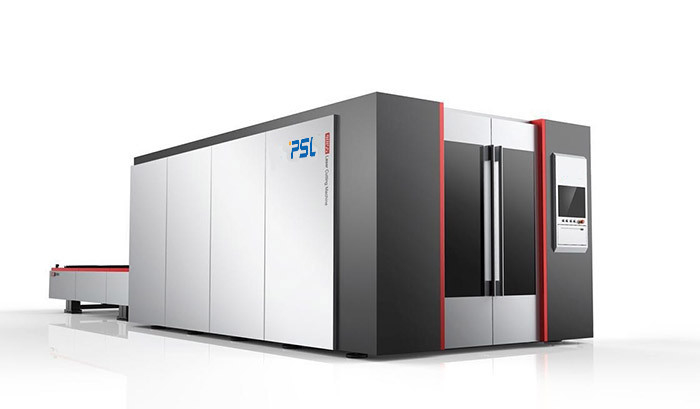

آلة قطع الألياف بالليزر CNC ذات طاولة التبادل المزدوجة المغلقة 1000W-30000W
مقدمة موجزة عن آلة القطع بليزر الألياف ،
آلة القطع بليزر الألياف CNC من سلسلة GF6020plus هي منتج تم تصنيعه بواسطة شركتنا وفقًا لمعايير التصدير الدولية.هذه السلسلة من المنتجات هي النموذج المفضل في صناعة معالجة المواد المعدنية ، مع قدرة قطع قوية ، وسرعة قطع "طيران" ، واستقرار عالي للغاية ، ومعالجة عالية الجودة ، وتكلفة تشغيل منخفضة للغاية ، وقدرة فائقة على التكيف.
يعتمد المنتج على هيكل محرك مزدوج القنطرية ، والذي يتميز بخصائص الهيكل المستقر والصلابة الجيدة والسرعة العالية.يمكن أن تصل سرعة تموضع المحاور الأحادية X و Y إلى أكثر من 100 متر / دقيقة.في نفس الوقت ، تسارع القيادة المزدوجة تجعل أقصى تسارع لمحور X و Y الأحادي يصل إلى 1.2G.
سرير المنتج عبارة عن هيكل ملحوم متكامل ، تمت معالجته بالشيخوخة لمرات عديدة ، وله مزايا الاستجابة الديناميكية الجيدة.من حيث النقل ، فهي مجهزة بآليات نقل عالية الدقة وفعالة مثل سكة التوجيه الخطية عالية الدقة ، والمخفض عالي الدقة وجزء التروس المتكامل ، ورف الطحن وما إلى ذلك ، مع صلابة جيدة ودقة عالية ، وذلك من أجل ضمان التشغيل عالي الدقة للمعدات على المدى الطويل.
يعتمد المنتج ليزر الألياف المطور ذاتيًا ولديه قدرة وكفاءة قص قوية.إنها آلة قطع بألياف الليزر عالية التقنية تدمج القطع بالليزر ، والآلات الدقيقة ، وتكنولوجيا التحكم العددي وغيرها من التقنيات المتقدمة.
صناعات التطبيق
آلة قطع ألياف الليزريستخدم على نطاق واسع في صناعة الرسائل المعدنية ، أدوات المطبخ ، رسائل الإعلانات ، معالجة الصفائح المعدنية ، مكونات المعادن وأجزائها ، الأدوات الحديدية ، الهيكل ، معالجة الرفوف والخزائن ، الحرف المعدنية ، الأدوات الفنية المعدنية ، قطع لوحة المصعد ، الأجهزة ، قطع غيار السيارات ، الأجزاء الإلكترونية ، لوحات الأسماء ، إلخ ...
المواد القابلة للتطبيق
معدات القطع بليزر الأليافمناسب لقطع المعادن بصفائح الفولاذ المقاوم للصدأ ، وصفيحة الفولاذ الخفيف / الكربوني ، ولوحة سبائك الصلب ، وألواح الزنبرك الفولاذية ، والصفائح المجلفنةولوحة الألومنيوموصفيحة نحاسية / برزنية ، صفيحة ذهبية ، صفيحة فضية ، صفيحة تيتانيوم ، صفيحة / صفيحة معدنية ، إلخ ...
وظيفة خاصة لآلة قطع الألياف الضوئية بالليزر ،
1. حركة قفزة
تعمل حركة Leapfrog على تحسين كفاءة القطع
2. ارتفاع استجابة سريعة التالية
يضمن نظام المتابعة عالي الحساسية أن الفوهة لن تتلامس مع مواد المعالجة في عملية القطع بسرعة عالية
3. تعديل انحدار طاقة الليزر بسرعة عالية
تأكد من جودة القطع للزوايا والزوايا الحادة
4. حفر تعديل المنحدر
يمكن ضبط وظيفة تعديل ميل الحفر بالليزر لتحسين جودة الحفر
5. غاب عن قطع الظهر
يُسمح للمشغل بالعودة في الوقت المناسب عند العثور على قطع مفقود لضمان سلامة قطعة العمل
6. بالقطع في أي مكان
يُسمح ببدء التشغيل الآلي للخلف في أي موضع على رسم المعالجة
7. استمرار نقطة التوقف
يسمح بالاستئناف السريع للمعالجة من مكان الانقطاع في حالة الانقطاع العرضي أو توقف المعالجة
8. تعويض الاستيفاء
وظيفة الاستيفاء الخطي / الدائري وتعويض الشق لضمان معدل المنتج النهائي لقطع الشغل
9. حفر الطيران
في عملية قطع الألواح الرقيقة ، لا يوجد توقف ، مما يحسن بشكل كبير من كفاءة القطع
10. النقش بالليزر الصلب
على لوحة القطع ، يمكن تمييز العلامات بعد القطع ، وهو أمر مناسب لإدارة الإنتاج
11. البحث التلقائي عن الحواف / كشف الحواف
يمكنه تلقائيًا حساب الزاوية المضمنة بين اللوح وإحداثيات أداة الماكينة ، ومعالجة اللوحة في نظام الإحداثيات الدورية ، مما يلغي العملية التقليدية لمعايرة اللوحة ؛يمكن وضع رأس القطع في موضع الحافة المناسب للوحة ، ويمكن اكتشاف موضعها واتجاهها تلقائيًا ، بحيث يمكن للمشغل الضبط تلقائيًا وفقًا للوحة
12. عرض الرسوم البيانية / التحرير قوية
يمكن للمراقبة عبر الإنترنت لمسار القطع رسم رسومات معالجة بسيطة وإجراء تعديلات بسيطة على الرسومات
معلمات التكنولوجيا الرئيسية ،
| إسم الألة | طاولة التبادل آلة قطع ألياف الليزر CNC | |
| نموذج | GF6020-6000 واط | |
| قوة الليزر | 6000 واط | |
| مصدر الليزر | ماكس / رايكوس / إيبج | |
| الطول الموجي بالليزر | 1070 نانومتر | |
|
سمك القطع مكسيم |
الكربون الصلب(O2) | 22mm-25mm |
| الفولاذ المقاوم للصدأ(N2) | 12mm-15mm | |
| ورقة الألمنيوم | 8 مم -10 مم | |
| صفائح نحاسية | 6 مم | |
| سرعة القطع القصوى | 100-140 م / دقيقة (حسب المواد) |
| الأعلى.التسريع | 1.2 جرام |
| عدم استقرار الطاقة | ≤2٪ |
| تنسيقات الرسوم المدعومة | نذل - وغدوبرنامج CorelDrawوDXF / DWG / PLT |
| منطقة القطع | 6000 × 2000 |
| المحور X يتحرك | 6000 |
| المحور ص يسافر | 2000 ملم |
| المحور Z يسافر | 250 ملم |
| دقة إعادة الموضع | ± 0.03 مم / م |
| دقة موضع المحور X / Y. | ± 0.03 مم / م |
| الأعلى.وزن التحميل لمنضدة العمل | 2500 كجم |
| قوة الآلة | 350 فولت - 420 فولت / 50 هرتز |
| وزن الآلة | 11500 كجم |
| أبعاد | 14600 × 3550 × 2600 ملم |
المكونات الرئيسية ،
| اسم | وصف مختصر | العلامة التجارية للبلد |
| ليزر الألياف | IPG2000W | ماكس / رايكوس / إيبج |
| النظام البصري | RAYCUS / IPG | ماكس / رايكوس / إيبج |
| رأس القطع التركيز التلقائي | رأس قطع خاص للألياف الضوئية | WSX / Raytools / Precitec |
| نظام تبريد مخصص | نظام الدوران المزدوج ، أنبوب التيتانيوم للتبادل الحراري ، إنذار درجة الحرارة الزائدة ، حماية التدفق | ووهان هانلي / تونغفي |
| نظام النقل الميكانيكي |
تايوان هايوين عالية الدقة السكك الحديدية عالية السرعة رف وجناح YYC من تايوان (حلزوني) |
تايوان هيوين تايوان YYC |
| نظام التباطؤ | INNOWELLE-FIEDLER / ألفا | ألمانيا |
| الصمام النسبي | SMC | اليابان |
| التركيبات الكهربائية | شنايدر / ABB | فرنسا |
| نظام استشعار التتبع | الحث التلقائي عالي الدقة ، الدقة 0.1 مم | شنغهاي CYPCUT |
| نظام الكمبيوتر | جهاز كمبيوتر صناعي خاص بالليزر | تايوان يانشيانغ |
| X-AXIS | وحدة سيرفو |
ياسكاوا / فوجي ، اليابان دلتا ، تايوان |
| ص- المحور |
وحدة سيرفو |
ياسكاوا / فوجي ، اليابان دلتا ، تايوان |
| المحور Z | وحدة سيرفو |
ياسكاوا / فوجي ، اليابان دلتا ، تايوان |
| برامج القطع | برنامج قطع CNC احترافي | شنغهاي CYPCUT |
| برنامج التعشيش | CypNest | شنغهاي FSCUT |
| بطاقة الإدخال / الإخراج | 32 نقطة | كيبكت |
| منظم ضغط كهربي | اختياري | الصين |
| آلة قطع |
جسر دقيق جدول الصرف |
الصانع |
| منظم امدادات الطاقة | الصانع |
