تفاصيل المنتج:
شروط الدفع والشحن:
|
| حالة: | جديد | اسم المنتج: | آلة قطع المعادن بليزر الألياف ، آلة قطع الصفائح المعدنية والأنبوب بالليزر |
|---|---|---|---|
| الجسم الرئيسي: | هيكل فولاذي ملحوم | مراقبة: | نظام التحكم Cypcut CNC |
| الكلمة الرئيسية: | قطع الصفائح المعدنية بالليزر ، آلة القطع بالليزر | برنامج التحكم: | Cypcut ، سيبنيست |
| مصدر الليزر: | IPG ، Raycus ، ماكس | وضع التبريد: | تبريد المياه ، نظام تبريد وحماية المياه ، مبرد مياه صناعي |
| تنسيق الرسوم المدعومة: | منظمة العفو الدولية ، DXF ، PLT ، DST ، CAD | اللون: | اللون القياسي ، أو حسب الطلب |
| طلب: | القطع بالليزر ، النقش بالليزر | وظيفة: | قطع المواد المعدنية والقطع والنقش |
| سمك القطع: | المواد ، 0-12mm الكربون الصلب ، 0-6mm الفولاذ المقاوم للصدأ | منطقة العمل: | 1500mmX3000mm / 2000mmX4000mm / 2000mmmX6000mm |
| قوة الليزر: | 1000 واط / 2000 واط / 3000 واط | نظام القيادة: | ياسكاوا ، دلتا ، فوجي ، باناسونيك وحدات مؤازرة |
| القيادة: | X ، Y ، Z جميع المحركات المؤازرة | منطقة القطع: | L3050mm * W1550mm |
| أشكال الأنبوب: | أنبوب دائري ، أنبوب مربع ، أنبوب بيضاوي ، أنبوب متباين الخواص | طول أنبوب القطع: | 1000-9000 مم |
| قطر أنبوب القطع: | 20-120 ملم | صيانة: | التشخيص والكشف عن بعد عبر الإنترنت |
| إصدار الشهادات: | ISO,SGS,CCC | ضمان: | 1-2 سنة |
| يتم توفير خدمة ما بعد البيع: | المهندسين المتاحة لخدمة الآلات في الخارج | ||
| تسليط الضوء: | آلات القطع بالليزر CNC للصفائح المعدنية PSL,آلات قطع الأنبوب CNC بالليزر,آلات القطع بالليزر CNC |
||

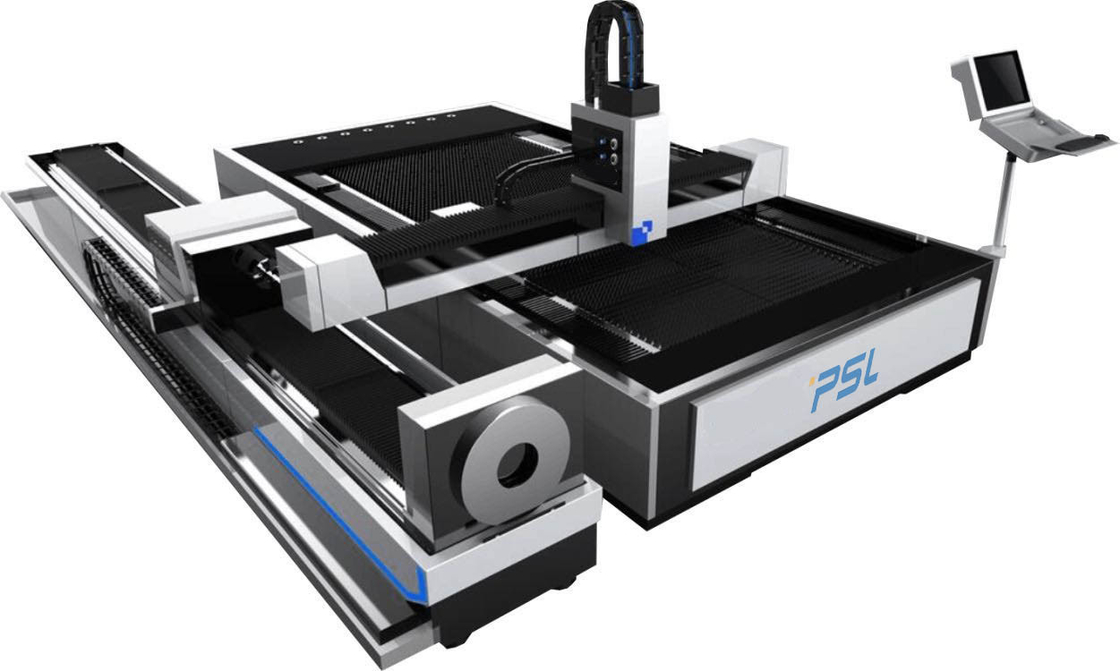

لوحة معدنية وأنبوب CNC ، قاطع ليزر متكامل ، ماكينة قطع فايبر ليزر ذات طاولة واحدة
السمة التقنية الرئيسية ،
الصناعة المطبقة:
تستخدم هذه الماكينة على نطاق واسع في العديد من الصناعات مثل الديكور الإعلاني ، وأدوات المطبخ ، والآلات الهندسية ، والصلب والحديد ، والسيارات ، وشاسيه الألواح المعدنية ، وتصنيع الأنبوب المعدني ، وتصنيع مكيفات الهواء ، وقطع الألواح المعدنية / الأنبوب ، إلخ.
المواد القابلة للتطبيق:
ألواح وأنبوب / أنبوب من الصلب الكربوني: 0-12 مم ؛
لوحة وأنبوب / أنبوب من الفولاذ المقاوم للصدأ: 0-6 مم.
لوح الألمنيوم والأنبوب / الأنبوب: 0-4 مم
محترفة تستخدم لقطع الصفائح المعدنية الرقيقة ، لوحة / أنبوب سبائك الألومنيوم ، الصفيحة / الأنبوب المجلفن ، لوحة التحليل الكهربائي ، فولاذ السيليكون ، سبائك التيتانيوم ، لوحة الألومنيوم والزنك وغيرها من المعادن.
هيكل الآلة ،
تتكون الماكينة من سرير ، ومنضدة عمل ، وشعاع ، ومقعد منزلق ، وكبش ، ونظام تبريد ، ونظام هوائي ، ونظام تفريغ الخبث ، ونظام إزالة الغبار ، ولوحة دعم ومكونات أخرى.
1.1سرير الآلة
يعتمد سرير الآلة على هيكل لحام متكامل ، معالجة التبريد الخلفي بدرجة حرارة عالية ، ثم معالجة شيخوخة الاهتزاز.لديها صلابة جيدة ودقة عالية ، ويمكن استخدامها لفترة طويلة دون تشوه.
1.2منضدة ثابتة
تعتمد الماكينة على هيكل جسري ، محرك تايوان YYC عالي الدقة عالي السرعة وجناح (Herion) على الوجهين ودليل خطي ، مع نقل ثابت ودقة عالية.
الإطار الرئيسي لطاولة العمل الثابتة: تم اعتماد عملية الانحناء الكاملة للوحة فائقة السماكة ، ثم يتم تشكيل اللحام بالكامل ، وذلك للحصول على قدرة تحمل كبيرة.
1.3جهاز قطع الأنبوب / الأنبوب
تشاك التلقائي
إن ظرف الظرف الأوتوماتيكي الهوائي قادر على تثبيت الأنبوب الدائري والأنبوب المربع والأنبوب البيضاوي بسرعة.
تحتوي تقنية الظرف الحاصلة على براءة اختراع على أربعة مخالب للتمركز التلقائي ، والتي يمكن أن تدعم الأنبوب الدائري والأنبوب المربع والأنبوب البيضاوي الشكل. يقوم الأنبوب الدائري والمواد الأخرى تلقائيًا بتنفيذ وظيفة تمركز التثبيت.
يمكن أن يدخل تصميم الظرف الرقيق بسهولة داخل ظرف الظرف الثابت لتحقيق قطع الذيل.
ظرف ثابت
يتبنى الظرف الثابت أربعة مخالب لشد الأنبوب ، ونهاية المخلب مجهزة بآلية أسطوانة ويمكن أن تشبك وتتوسط بسرعة.
يحتوي تشاك على محرك سيرفو وظرف متحرك ، ويمكنهما الدوران في نفس الوقت ، مما يمكن أن يحقق دورانًا سريعًا لقطع الأنابيب دون تشويه الأنبوب.
1.4عبر شعاع
العارضة المتقاطعة ملحومة ككل.بعد مرتين من التسقية بدرجة الحرارة العالية والشيخوخة الاهتزازية ، يتم تشكيل العارضة المتقاطعة من خلال معالجة عالية الدقة ، مع صلابة جيدة ، وقوة عالية وأداء ديناميكي.
عارضة عرضية مطولة (المحور Y) لمعالجة وقطع الأنابيب.
1.5X ، Y ، Z التحكم في حركة المحور
يعتمد المحور X و Y و Z على محرك سيرفو عالي عزم الدوران ، بدقة عالية وسرعة عالية وعزم دوران كبير وقصور ذاتي كبير وأداء مستقر ودائم.إنه يضمن السرعة العالية والتسريع للآلة بأكملها.
1.6نظام تصريف النفايات
الجزء السفلي من السرير مزود بعربة يمكنها جمع النفايات في عملية الإنتاج والأجزاء الصغيرة.
1.7نظام إزالة الغبار
طاولة العمل لآلة القطع بالليزر FCL3015 CNC لديها نظام خاص لإزالة الغبار ، والذي يستخدم لإزالة الغبار والغازات العادمة والمواد الأخرى في عملية الإنتاج ، وذلك لجعل بيئة العمل مريحة.
المكونات الرئيسية ،
| 1.المتحكم |
نظام التحكم Cypcut - التي يمكن أن تحقق تخطيطًا ذكيًا للرسومات ، واختيار مسارات القطع ومطابقتها تلقائيًا ، وتوفير وقت المعالجة |
| 2-مصدر الليزر |
العلامة التجارية الشهيرة Raycus / Max / IPG - ليزر الحالة الصلبة يستمر لأكثر من 50000 ساعة ؛خيارات الطاقة المختلفة 500 واط ، 750 واط ، 1000 واط ، 1500 واط ، 2000 واط ، 3000 واط ، إلخ |
| 3.Auto التركيز |
رأس القطع بالسعة التلقائي مع ضبط رأس القطع Raytools - سيتم تعديل النقطة البؤرية تلقائيًا في عملية القطع لتحقيق أفضل تأثير قطع للصفائح المعدنية ذات السماكات المختلفة. |
| 4. نظام سيرفو |
اليابان YASKAWA Servo سائق ومحرك -قوة قوية وعالية الدقة |
| 5. المخفض |
اليابان Shimpoo / MOTORE Reducer - أفضل ماركة مخفض في العالم. تستخدم لاستبدال الرف التقليدي والحزام ، لجعل الماكينة أكثر قوة واستقرارًا |
| 6. دقة عالية |
قطع دقيق - التي يمكن أن تصل إلى ± 0.02 مم / 300 مم
|
| 7. نظام التبريد |
هانلي / تونغفي نظام الدوران المزدوج ، أنبوب التيتانيوم للتبادل الحراري ، إنذار درجة الحرارة الزائدة ، حماية التدفق ، خزان مياه التبريد الخاص بليزر الألياف لحماية مستوى الماء |
| 8.منظم ضغط كهربي | اختياري لبعض المناطق ذات الجهد الكهربائي غير المستقر |
معلمات التكنولوجيا الرئيسية ،
| اسم | آلة قطع الصفائح المعدنية والأنابيب بألياف الليزر | |
| نموذج | FCLT3015-2000 واط | |
| قوة الليزر | 2000 واط | |
| مصدر الليزر | RAYCUS / IPG | |
| BPP ، مم * مراد | 1.27 | |
| الطول الموجي بالليزر | 1070 نانومتر | |
|
سمك القطع مكسيم (ورقة وأنبوب) |
الكربون الصلب(O2) | 10-12 ملم |
| ستانلس ستيل(N2) | 5-6 ملم | |
| ورقة الألمنيوم / الأنبوب | 3-4 ملم | |
| لوح / أنبوب نحاسي | 2 مم | |
| سرعة القطع القصوى | 60-80 م / دقيقة (حسب المواد) |
| الأعلى.التسريع | 1.0 جرام |
| عدم استقرار الطاقة | ≤2٪ |
| تنسيقات الرسوم المدعومة | نذل - وغدوبرنامج CorelDrawوDXF / DWG / PLT |
| منطقة القطع | 3050 × 1550 |
| المحور X يتحرك | 3050 |
| المحور ص يسافر | 1550 ملم |
| المحور Z يتحرك | 120 ملم |
| دقة إعادة الموضع | ± 0.03 مم / م |
| دقة موضع المحور X / Y. | ± 0.03 مم / م |
| الأعلى.وزن التحميل لمنضدة العمل | 500 كجم |
| قوة الآلة | 350 فولت - 420 فولت / 50 هرتز |
| وزن الآلة | 3500 كجم |
| أبعاد | 4600 × 2400 × 1500 ملم |
