تفاصيل المنتج:
شروط الدفع والشحن:
|
| شرط: | جديد | اسم المنتج: | آلة قطع المعادن بليزر الألياف باستخدام الحاسب الآلي ، آلة القطع بالليزر من الفولاذ المقاوم للصدأ 5 م |
|---|---|---|---|
| تطبيق: | القطع بالليزر ، النقش بالليزر | مصدر الليزر: | IPG ، Raycus ، ماكس |
| مراقبة: | نظام التحكم CNC CYPCUT | وظيفة: | قطع المواد المعدنية والقطع والنقش |
| القيادة: | X ، Y ، Z جميع المحركات المؤازرة | برنامج التحكم: | Cypcut ، سيبنيست |
| كلمة رئيسية: | قطع الصفائح المعدنية بالليزر ، آلة القطع بالليزر | قوة الليزر: | 1000 واط / 2000 واط / 3000 واط / 4000 واط |
| منطقة العمل: | 1500mmx3000mm / 2000mmX4000mm / 2000mmmX6000mm | وضع التبريد: | تبريد المياه ، نظام تبريد وحماية المياه ، مبرد مياه صناعي |
| نظام القيادة: | أجهزة القيادة Yaskawa / Fuji / Delta | تنسيق الرسوم المدعومة: | منظمة العفو الدولية ، DXF ، PLT ، DST ، CAD |
| سمك القطع: | المواد ، 0-12mm الكربون الصلب ، 0-6mm الفولاذ المقاوم للصدأ | اللون: | اللون القياسي ، أو حسب الطلب |
| صيانة: | التشخيص والكشف عن بعد عبر الإنترنت | إصدار الشهادات: | CE, ISO,SGS,CCC |
| ضمان: | سنتان و 3 سنوات | يتم توفير خدمة ما بعد البيع: | المهندسين المتاحة لخدمة الآلات في الخارج |
| تسليط الضوء: | 2000W قطع الليزر,2kw الألياف الليزر القاطع,2kw الليزر القاطع |
||

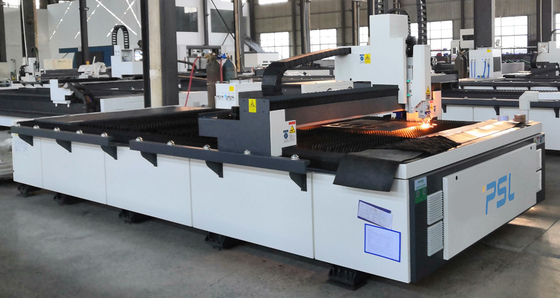

3015 آلة قطع الصفائح المعدنية بالليزر الليفي CNC ذات طاولة واحدة 2000 واط مصدر الليزر Raycus / IPG
صناعات التطبيق
آلة قطع ألياف الليزريستخدم على نطاق واسع في تصنيع الحروف المعدنية ، وأدوات المطبخ ، والرسائل الإعلانية ، ومعالجة الصفائح المعدنية ، ومكونات المعادن وأجزائها ، والأدوات الحديدية ، والهيكل ، ومعالجة الرفوف والخزائن ، والحرف المعدنية ، والأدوات الفنية المعدنية ، وقطع لوحة المصعد ، والأجهزة ، وقطع غيار السيارات ، والأجزاء الإلكترونية ، لوحات الأسماء ، إلخ ...
المواد المطبقة لآلة القطع بالليزر
معدات القطع بليزر الأليافمناسب لقطع المعادن بصفائح الفولاذ المقاوم للصدأ (أنبوب) ، لوح صلب خفيف / كربوني (أنبوب) ، لوح من سبائك الصلب ، لوح زنبركي ، لوح حديد(الة النفخ)،، لوحة مجلفنة(الة النفخ)،لوحة الألومنيوم(الة النفخ)،لوح نحاس(الة النفخ)،صفيحة نحاسية ، صفيحة برونزية ، صفيحة ذهبية ، صفيحة فضية ، صفيحة تيتانيوم ، صفيحة معدنية ، صفيحة معدنية ، إلخ ...
الخصائص التقنية الرئيسية لآلة القطع بالليزر ،
1. هيكل آلة لحام متكامل مع ثبات أعلى للحصول على دقة أعلى
تطبيق هيكل جسري وعارضة مصبوبة متكاملة لتحقيق صلابة واستقرار أعلى.
2. مصدر ليزر عالي الأداء ونظام تشغيل مستقر يحققان أفضل جودة للقطع.
3. تمتلك الآلة نظام التحكم CNC ، نظام نقل المؤازرة ، نظام تبريد الماء ، نظام التشحيم ونظام إزالة الغبار ، لضمان أنها يمكن أن تعمل بشكل مستقر ، بكفاءة ودائم.
4. يهدف برنامج البرمجة الأوتوماتيكية CAD / CAM المتخصص وبرنامج التعشيش الأوتوماتيكي إلى توفير أقصى قدر من المواد الخام.
5. الآلة قادرة على تعديل الارتفاع التلقائي للحفاظ على البعد البؤري الثابت وجودة القطع المستقرة.
6. يتم استخدام الآلة لقطع العديد من المعادن بجودة قطع ممتازة ومستقرة.
7. الوصول إلى نظام CNC من خلال الواجهة يجعل الاتصال والمراقبة عن بعد ممكنًا أثناء عملية القطع بالليزر.
هيكل الآلة ،
1. سرير الآلة
2. منضدة عمل مفردة ثابتة
3. عبر شعاع
4. مصدر الليزر
5. محطة تشغيل CNC
6. X ، Y ، Z محرك سيرفو الحركة بمحور
7. مبرد مياه التبريد
8. عربات تصريف النفايات
9. نظام إزالة الغبار
10. منظم امدادات الطاقة (اختياري)
معلمات التكنولوجيا الرئيسية ،
| إسم الألة | آلة قطع ألياف الليزر CNC | |
| نموذج | FCL3015-2000 واط | |
| قوة الليزر | 2000 واط | |
| مصدر الليزر | ماكس / رايكوس / إيبج | |
| BPP ، مم * مراد | 1.27 | |
| الطول الموجي بالليزر | 1070 نانومتر | |
|
سمك القطع مكسيم |
الكربون الصلب(O2) | 10mm-12mm |
| الفولاذ المقاوم للصدأ(N2) | 5 مم -6 مم | |
| ورقة الألمنيوم | 3 مم -4 مم | |
| صفائح نحاسية | 2 مم | |
| سرعة القطع القصوى | 60-80 م / دقيقة (حسب المواد) |
| الأعلى.التسريع | 1.0 جرام |
| عدم استقرار الطاقة | ≤2٪ |
| تنسيقات الرسوم المدعومة | نذل - وغدوبرنامج CorelDrawوDXF / DWG / PLT |
| منطقة القطع | 3050 × 1550 |
| المحور X يتحرك | 3050 |
| المحور ص يسافر | 1550 ملم |
| المحور Z يسافر | 120 ملم |
| دقة إعادة الموضع | ± 0.03 مم / م |
| دقة موضع المحور X / Y. | ± 0.03 مم / م |
| الأعلى.وزن التحميل لمنضدة العمل | 500 كجم |
| قوة الآلة | 350 فولت - 420 فولت / 50 هرتز |
| وزن الآلة | 3500 كجم |
| أبعاد | 4600 × 2350 × 1500 ملم |
المكونات الرئيسية ،
| اسم | وصف مختصر | العلامة التجارية للبلد |
| ليزر الألياف | IPG2000W | ماكس / رايكوس / إيبج |
| النظام البصري | RAYCUS / IPG | ماكس / رايكوس / إيبج |
| رأس القطع التركيز التلقائي | رأس قطع خاص للألياف الضوئية | WSX / Raytools / FSCUT |
| نظام تبريد مخصص | نظام الدوران المزدوج ، أنبوب التيتانيوم للتبادل الحراري ، إنذار درجة الحرارة الزائدة ، حماية التدفق | ووهان هانلي / تونغفي |
| نظام النقل الميكانيكي |
تايوان هايوين عالية الدقة السكك الحديدية عالية السرعة رف وجناح YYC من تايوان (حلزوني) |
تايوان هيوين تايوان YYC |
| نظام التباطؤ | شيمبو / ألفا | اليابان / ألمانيا |
| الصمام النسبي | SMC | اليابان |
| التركيبات الكهربائية | شنايدر / ABB | فرنسا |
| نظام استشعار التتبع | الحث التلقائي عالي الدقة ، الدقة 0.1 مم | شنغهاي CYPCUT |
| نظام الكمبيوتر | جهاز كمبيوتر صناعي خاص بالليزر | تايوان يانشيانغ |
| وحدة X-AXIS SERVO | 1000 واط مضاعفات | ياسكاوا / فوجي ، اليابان |
| وحدة Y-AXIS SERVO |
1800 واط سيرفو |
ياسكاوا / فوجي ، اليابان |
| وحدة Z-AXIS SERVO | مضاعفات 400 واط | ياسكاوا / فوجي ، اليابان |
| برامج القطع | برنامج قطع CNC احترافي | شنغهاي CYPCUT |
| برنامج التعشيش | CypNest | شنغهاي FSCUT |
| بطاقة الإدخال / الإخراج | 32 نقطة | كيبكت |
| منظم ضغط كهربي | اختياري | الصين |
| آلة قطع | جسر دقيق | الصانع |
| منظم امدادات الطاقة | اختياري |
