تفاصيل المنتج:
شروط الدفع والشحن:
|
| اسم المنتج: | آلة قطع المعادن بليزر الألياف ، آلة القطع بالليزر 3 مم من الفولاذ المقاوم للصدأ | حالة: | جديد |
|---|---|---|---|
| الجسم الرئيسي: | ألواح فولاذية \ مواسير هيكل ملحوم | مراقبة: | نظام التحكم Cypcut CNC |
| وظيفة: | قطع المواد المعدنية والقطع والنقش | القيادة: | X ، Y ، Z جميع المحركات المؤازرة |
| برنامج التحكم: | Cypcut ، سيبنيست | الكلمة الرئيسية: | قطع الصفائح المعدنية بالليزر ، آلة القطع بالليزر |
| مصدر الليزر: | IPG ، Raycus ، ماكس | قوة الليزر: | 500 واط / 1000 واط / 2000 واط / 3000 واط |
| منطقة العمل: | 2000mmX4000mm / 2000mmmX6000mm | وضع التبريد: | تبريد المياه ، نظام تبريد وحماية المياه ، مبرد مياه صناعي |
| نظام القيادة: | ياسوكاوا / فوجي / دلتا القيادة المؤازرة | تنسيق الرسوم المدعومة: | منظمة العفو الدولية ، DXF ، PLT ، DST ، CAD |
| سمك القطع: | المواد ، 0-10mm الكربون الصلب ، 0-5mm الفولاذ المقاوم للصدأ | اللون: | اللون القياسي ، أو حسب الطلب |
| طلب: | القطع بالليزر ، النقش بالليزر | صيانة: | التشخيص والكشف عن بعد عبر الإنترنت |
| إصدار الشهادات: | ISO,SGS,CCC | ضمان: | سنتان و 3 سنوات |
| يتم توفير خدمة ما بعد البيع: | المهندسين المتاحة لخدمة الآلات في الخارج | ||
| تسليط الضوء: | 500W الليزر القاطع,4x8 CNC الليزر القاطع,الألياف الليزر القاطع 1000W |
||

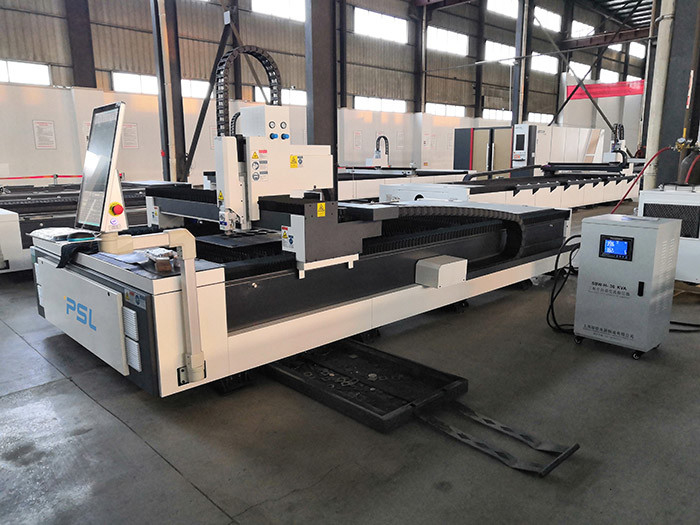

تصنيع الصفائح المعدنية باستخدام الحاسب الآلي آلة القطع بليزر الألياف
الخصائص التقنية الرئيسية لآلة القطع بالليزر ،
1. هيكل آلة لحام متكامل مع ثبات أعلى للحصول على دقة أعلى
تطبيق هيكل جسري وعارضة مصبوبة متكاملة لتحقيق صلابة واستقرار أعلى.
2. مصدر ليزر عالي الأداء ونظام تشغيل مستقر يحققان أفضل جودة للقطع.
3. تمتلك الآلة نظام التحكم CNC ، نظام نقل المؤازرة ، نظام تبريد الماء ، نظام التشحيم ونظام إزالة الغبار ، لضمان أنها يمكن أن تعمل بشكل مستقر ، بكفاءة ودائم.
4. يهدف برنامج البرمجة الأوتوماتيكية CAD / CAM المتخصص وبرنامج التعشيش الأوتوماتيكي إلى توفير أقصى قدر من المواد الخام.
5. الآلة قادرة على تعديل الارتفاع التلقائي للحفاظ على البعد البؤري الثابت وجودة القطع المستقرة.
6. يتم استخدام الآلة لقطع العديد من المعادن بجودة قطع ممتازة ومستقرة.
7. الوصول إلى نظام CNC من خلال الواجهة يجعل الاتصال والمراقبة عن بعد ممكنًا أثناء عملية القطع بالليزر.
هيكل الآلة ،
تتكون الماكينة من سرير ومنضدة عمل وعارضة عرضية ومقعد منزلق وذاكرة وصول عشوائي ونظام CNC ونظام تبريد ونظام هوائي ونظام تفريغ الخبث ونظام إزالة الغبار ولوحة دعم ومكونات أخرى.
1. سرير الآلة
يعتمد سرير الآلة على هيكل لحام متكامل ، معالجة التبريد الخلفي بدرجة حرارة عالية ، ومن ثم معالجة شيخوخة الاهتزاز.
2. طاولة عمل مفردة ثابتة
تعتمد الماكينة على هيكل جسر الرافعة ، محرك تايوان YYC عالي الدقة عالي السرعة والترس (الهليكون) على الوجهين ودليل خطي ، مع نقل ثابت ودقة عالية.
الإطار الرئيسي لطاولة العمل الثابتة: تم اعتماد عملية الانحناء الكاملة للوحة فائقة السماكة ، ثم يتم تشكيل اللحام بالكامل ، وذلك للحصول على قدرة تحمل كبيرة.
3. عبر شعاع
العارضة المستعرضة ملحومة / مسبوكة ككل.بعد مرتين من التبريد بدرجة الحرارة العالية وتقادم الاهتزاز ، يتم تشكيل العارضة المتقاطعة بمعالجة عالية الدقة.
4. X ، Y ، Z محور التحكم في الحركة
يعتمد المحور X و Y والمحور Z على محركات مؤازرة عالية العزم ، بدقة عالية ، وسرعة عالية ، وعزم دوران كبير ، وقصور ذاتي كبير ، وأداء مستقر ودائم.إنه يضمن السرعة العالية والتسريع للآلة بأكملها.
5. عربات تصريف النفايات
الجزء السفلي من السرير مزود بعربات يمكنها جمع النفايات في عملية الإنتاج والأجزاء الصغيرة.
6. نظام إزالة الغبار
منضدة عمل آلة القطع بالليزر CNC الخاصة بنا لديها نظام خاص لإزالة الغبار ، والذي يستخدم لإزالة الغبار والغازات العادمة والمواد الأخرى في عملية الإنتاج ، وذلك لجعل بيئة العمل مريحة.
معلمات التكنولوجيا الرئيسية ،
| إسم الألة | آلة قطع ألياف الليزر باستخدام الحاسب الآلي | |
| نموذج | FCL4020-1000 واط | |
| قوة الليزر | 1000 واط | |
| مصدر الليزر | ماكس / رايكوس / إيبج | |
| BPP ، مم * مراد | 1.27 | |
| الطول الموجي بالليزر | 1070 نانومتر | |
|
سمك القطع مكسيم |
الكربون الصلب(O2) | 8 مم -10 مم |
| الفولاذ المقاوم للصدأ(N2) | 4 مم -5 مم | |
| ورقة الألمنيوم | 2 مم -3 مم | |
| صفائح نحاسية | 2 مم | |
| سرعة القطع القصوى | 60-80 م / دقيقة (حسب المواد) |
| الأعلى.التسريع | 1.0 جرام |
| عدم استقرار الطاقة | ≤2٪ |
| تنسيقات الرسوم المدعومة | نذل - وغدوبرنامج CorelDrawوDXF / DWG / PLT |
| منطقة القطع | 4000 × 2000 |
| المحور X يتحرك | 4010 |
| المحور ص يسافر | 2010 ملم |
| المحور Z يسافر | 120 ملم |
| دقة إعادة الموضع | ± 0.03 مم / م |
| دقة موضع المحور X / Y. | ± 0.03 مم / م |
| الأعلى.وزن التحميل لمنضدة العمل | 500 كجم |
| قوة الآلة | 350 فولت - 420 فولت / 50 هرتز |
| وزن الآلة | 4500 كجم |
| أبعاد | 5600 × 2950 × 1500 ملم |
المكونات الرئيسية ،
| اسم | وصف مختصر | العلامة التجارية للبلد |
| ليزر الألياف | IPG2000W | RAYCUS / IPG |
| النظام البصري | RAYCUS / IPG | RAYCUS / IPG |
| مصدر طاقة الليزر | RAYCUS / IPG | RAYCUS / IPG |
| رأس القطع التركيز التلقائي | رأس قطع خاص للألياف الضوئية | WSX / Raytools |
| نظام تبريد مخصص | نظام الدوران المزدوج ، أنبوب التيتانيوم للتبادل الحراري ، إنذار درجة الحرارة الزائدة ، حماية التدفق | ووهان هانلي / تونغفانغ |
| نظام النقل الميكانيكي |
تايوان هايوين عالية الدقة السكك الحديدية عالية السرعة رف وجناح YYC من تايوان (حلزوني) |
تايوان هيوين تايوان YYC |
| نظام التباطؤ | مخفض شفة Shimpoo في اليابان | اليابان |
| الصمام النسبي | SMC | اليابان |
| التركيبات الكهربائية | شنايدر / ABB | فرنسا |
| نظام استشعار التتبع | الحث التلقائي عالي الدقة ، الدقة 0.1 مم | شنغهاي CYPCUT |
| نظام الكمبيوتر | كمبيوتر التحكم الصناعي الخاص بالليزر | تايوان يانشيانغ |
| وحدة X-AXIS SERVO | 1000 واط مضاعفات | ياسكاوا / فوجي ، اليابان |
| وحدة Y-AXIS SERVO |
1800 واط سيرفو |
ياسكاوا / فوجي ، اليابان |
| وحدة Z-AXIS SERVO | مضاعفات 400 واط | ياسكاوا / فوجي ، اليابان |
| برامج القطع | برنامج قطع CNC احترافي | شنغهاي CYPCUT |
| بطاقة الإدخال / الإخراج | 32 نقطة | كيبكت |
| منظم ضغط كهربي | اختياري | الصين |
| آلة قطع | جسر دقيق | الصانع |
