تفاصيل المنتج:
شروط الدفع والشحن:
|
| اسم: | آلة قص المقصلة الهيدروليكية | حالة: | جديد |
|---|---|---|---|
| قطع المواد: | معدن الفولاذ المقاوم للصدأ الكربون الصلب الألومنيوم ، MS / SS / GI الخ لوحة الصلب | Max. الأعلى. Cutting Thickness سمك القطع: | 13 ملم |
| نظام التحكم: | Estun E21S NC Control ، Delem DAC-360 | اللون: | قابل للتخصيص |
| الجهد االكهربى: | 380V ، حسب الطلب | ضمان: | سنة واحدة |
| يتم توفير خدمة ما بعد البيع: | المهندسين المتاحة لخدمة الآلات في الخارج ، الدعم عبر الإنترنت | ||
| تسليط الضوء: | آلات المقصلة الهيدروليكية Hgs13x6200,مقصلة الصفائح المعدنية الهيدروليكية Hgs13x6200,آلات القطع الهيدروليكية Hgs13x6200 |
||

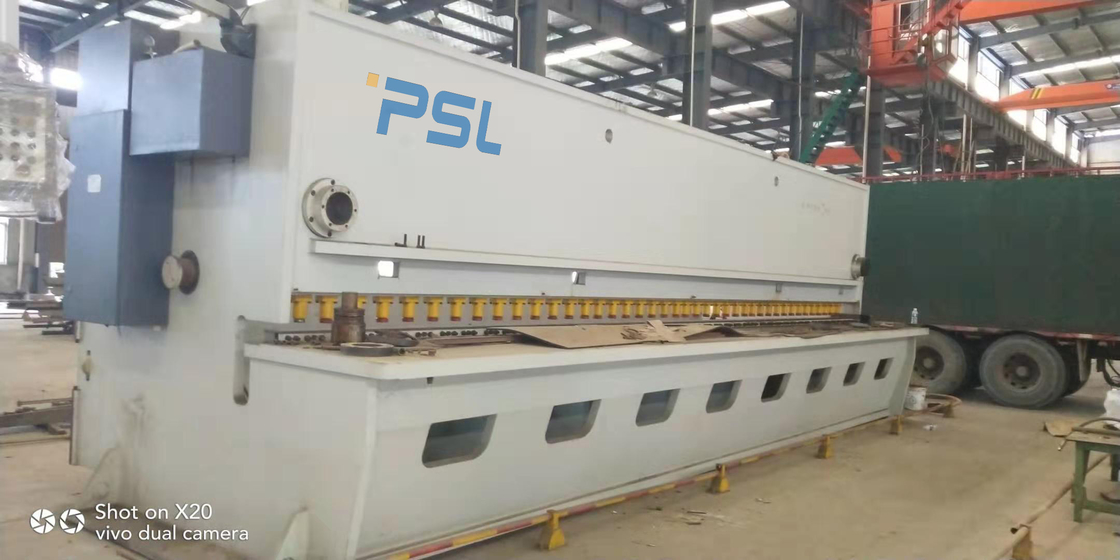

آلة قص المقصلة الهيدروليكية NC LVD-YSD طراز HGS13x6200
1.1حامل الشفرات العلوية يستخدم هيكل المقصلة.
1.2دليل الدحرجة مدعوم بنوع ثلاثي النقاط.يحافظ قضيب التوجيه الأمامي للتحميل المسبق على حامل الأداة متصلاً بالأسطوانة العلوية الخلفية والأسطوانة السفلية الخلفية ، ولا يوجد خلوص في الحركة الترددية.
1.3تم إصلاح نقطة الارتكاز السفلية بدقة جيدة.
1.4يتبنى حامل الأداة العلوي هيكلًا مائلًا ، وهو مناسب للتقطيع ويحسن دقة الأجزاء.
1.5يمكن تعديل زاوية القص.يتم استخدام زر التحكم لضبط زاوية القص ، وهي مريحة وسريعة.
1.6عند قص الألواح الرقيقة ، يمكن تقليل زاوية القص ، ويمكن تقليل تشوه الأجزاء إلى الحد الأدنى ، ويكون الشق مستقيمًا وبدون نتوءات.
1.7تعديل خلوص الشفرة مريح وجودة القص محسنة.يتم عرض قيمة خلوص الشفرة عدديًا.
1.8شفرة مستطيلة ، أربعة حواف يمكن استخدامها ، عمر خدمة طويل ، طحن سهل.
1.9يعمل دعم الشفرة المتحرك على تسهيل ضبط توحيد خلوص الشفرة ، وتحسين جودة القص وإطالة عمر خدمة الشفرة.
1.10.طاولة دعم كروية ، مريحة للمستخدمين لقطع الأعلاف.
1.11.يفي المقياس الأمامي المزود بمسطرة متعامدة مع الشفرة السفلية بمتطلبات عملية التحديد المسبق للموضع للمستخدم.
2. المعلمات التقنية ،
| رقم. | اسم | قيمة | وحدة | ملاحظات |
| 1 | الأعلى.سمك القطع | 13 | مم | σb≤450N / مم2 |
| 2 | الأعلى.عرض القطع | 6200 | مم | |
| 3 | الأعلى.قوة القطع | 730 | كيلو نيوتن | |
| 4 | حُلقُوم | 100 | مم | |
| 5 | زاوية القطع | 0.5-2.5 | الدرجة العلمية | قابل للتعديل |
| 6 | السكتة الدماغية | 7 | مرات / دقيقة. | |
| 7 | مجموعة من المقياس الخلفي | 10-1000 | مم | |
| 8 | كمية الحجز | 32 | كمبيوتر | |
| 9 | حجم خزان الزيت | 680 | إل |
| 10 | قوة المحرك الرئيسي | 30 | كيلوواط | |
| 11 | طول | 7100 | مم | |
| 12 | عرض | 2400 | مم | |
| 13 | ارتفاع | 2850 | مم | |
| 14 | وزن الآلة | 29000 | كلغ |
3. الأجزاء الرئيسية للماكينة
3.1.استخدام التصميم بمساعدة الكمبيوتر.يتم تحليل الإطار والمنزلق والمكونات الهامة الأخرى بواسطة برنامج ANSYS لتحليل العناصر المحدودة لضمان عقلانية قوة وهيكل الإطار.
3.2 تم اعتماد هيكل اللحام بالكامل للإطار وحامل الشفرات العلوية ، ويتم استخدام التكنولوجيا الألمانية لإزالة الضغط الداخلي.يتم الحفاظ على الدقة بشكل جيد.
3.3 استخدم أداة التلوين لإزالة الصدأ ورش الطلاء المضاد للصدأ.
3.4 يتم تشكيل أعمدة الأداة الآلية ومنضدة العمل وعوارض الضغط وحوامل الأدوات العلوية بواسطة آلة الثقب والطحن في وقت واحد ، مما يضمن عموديًا وتوازيًا لكل سطح تثبيت.
4.1إدخال التكنولوجيا الأوروبية المتقدمة واعتماد نظام التحكم الهيدروليكي المتكامل ، لديها موثوقية جيدة.
4.2تم اعتماد نظام تزامن الأسطوانة ، ويتم تحميل أداة الآلة بشكل موحد.
4.3يستخدم النظام الهيدروليكي مجمع الأكياس الجلدية كطاقة مساعدة ، ويمتص تأثير الضغط في نفس الوقت ، وتعمل أداة الماكينة بسلاسة ولها ضوضاء منخفضة.
4.4الضغط الهيدروليكي يجعل القص أكثر موثوقية.
4.5تزداد قوة الضغط مع زيادة قوة القص.
4.6يحتوي النظام الهيدروليكي على حماية ضد الحمل الزائد ، وآمن وموثوق.
4.7تعتمد مضخة الزيت مضخة التروس الداخلية لشركة NACHI اليابانية ، والتي يمكنها تحمل الضغط العالي والضوضاء المنخفضة.
4.8يتم تصنيع حلقات الختم من قبل شركة MERKEL الألمانية وشركة NOK اليابانية.لديهم أداء ختم جيد ، عملية موثوقة وعمر خدمة طويل.
4.9عرض واضح وبديهي لارتفاع مستوى الزيت.
4.10.النظام الهيدروليكي مزود بمرشحات ذات دقة تصفية عالية.
4.11.يمكن أن تعمل الأدوات الآلية بشكل مستمر تحت الحمل المقدر.النظام الهيدروليكي مستقر ودقيق.
5. النظام الكهربائي
5.1استخدام وحدة تحكم Estun NC E21s للتحكم في حركة المقياس الخلفي ، خاصة لآلة القص
5.2تعتمد المكونات الكهربائية الرئيسية على أجزاء مستوردة من الخارج ، والتي تتوافق مع المعايير الدولية ، وهي آمنة وموثوق بها ، ولها عمر خدمة طويل وقدرة قوية على مقاومة التداخل.
5.3تفي خزانة التحكم الإلكترونية بمعيار الحماية IP54 ، ويتم ترتيب المكونات الكهربائية بشكل قياسي ومميز بشكل واضح.
5.4.مزود بطاولة تشغيل متحركة ومفتاح دواسة متحرك لسهولة التشغيل.
5.5يحتوي الجهاز على إجراءات موثوقة للسلامة الكهربائية مثل التوقف في حالات الطوارئ والحماية من الحمل الزائد لضمان سلامة المعدات والأفراد.
معلمات المنتج:
| الاسم |
62/6
|
62/8
|
80/10
|
40/13
|
62/13
|
80/13
|
25/16
|
31/16
|
40/16
|
50/16
|
62/16
|
| الأعلى.سمك القص |
|
|
|
|
|
|
|
|
|
|
|
| مم الصلب الخفيف |
6
|
8
|
10
|
13
|
13
|
13
|
16
|
16
|
16
|
16
|
16
|
| مم الفولاذ المقاوم للصدأ |
3
|
4
|
6
|
8
|
8
|
8
|
10
|
10
|
10
|
10
|
10
|
| طول القطع مم |
6200
|
6200
|
8000
|
4000
|
6200
|
8000
|
2500
|
3100
|
4000
|
5000
|
6200
|
| قوة القص kN |
132
|
220
|
430
|
730
|
620
|
620
|
730
|
850
|
850
|
850
|
850
|
| المقياس الخلفي للسفر مم |
1000
|
1000
|
1000
|
1000
|
1000
|
1000
|
1000
|
1000
|
1000
|
1000
|
1000
|
| تعديل زاوية القطع ° |
0.5-2.5
|
0.5-2.5
|
0.5-2
|
0.5-2
|
0.5-2.5
|
0.5-2.5
|
0.5-3
|
0.5-2.5
|
0.5-2.5
|
0.5-2.5
|
0.5-2.5
|
| ضربات في الدقيقة |
7-45
|
8-35
|
7-30
|
10-30
|
10-30
|
7-45
|
7-30
|
12-33
|
8-30
|
6-20
|
7-20
|
| الحلق مم |
100
|
100
|
100
|
200
|
60
|
400
|
300
|
300
|
200
|
100
|
100
|
| عدد الأقدام الملحة |
32
|
32
|
42
|
20
|
32
|
42
|
13
|
16
|
20
|
اثنين و عشرون
|
32
|
| حجم خزان الوقود لتر |
686
|
686
|
845
|
561
|
686
|
1600
|
499
|
591
|
561
|
662
|
686
|
| قوة المحرك كيلوواط |
15
|
اثنين و عشرون
|
37
|
30
|
30
|
60
|
اثنين و عشرون
|
اثنين و عشرون
|
30
|
37
|
37
|
| الوزن كجم |
20000
|
24000
|
45000
|
14000
|
28000
|
55000
|
10000
|
12000
|
18000
|
28000
|
36000
|
| طول الحجم مم |
7065
|
7095
|
9016
|
4885
|
7100
|
9090
|
3265
|
3865
|
5020
|
5935
|
7135
|
| العرض مم |
2650
|
2540
|
2615
|
2190
|
2515
|
3525
|
2140
|
2140
|
2290
|
2550
|
2550
|
| مم الارتفاع |
2650
|
2815
|
3000
|
2488
|
2830
|
3360
|
2350
|
2350
|
2575
|
2870
|
2870
|
| 680 |
| 29000 |
