تفاصيل المنتج:
شروط الدفع والشحن:
|

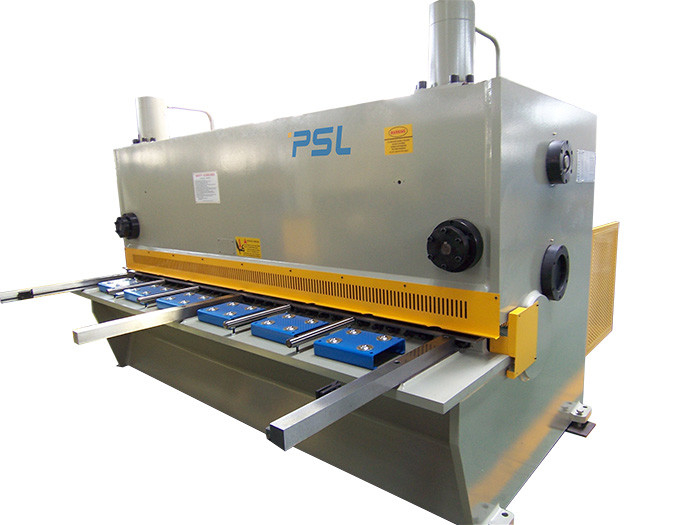

| اسم المنتج: | QC11Y-16x4000 CNC آلة القص الهيدروليكية المضادة للالتواء | شرط: | جديد |
|---|---|---|---|
| تطبيق: | قطع المعادن الصناعية ، آلة قطع الألواح المعدنية | قطع المواد: | معدن الفولاذ المقاوم للصدأ الكربون الصلب الألومنيوم ، MS / SS / GI الخ لوحة الصلب |
| فجوة الحلق: | 100 مم ، 200 مم ، 500 مم | وضع التحكم: | تحكم NC / CNC Estun E21s ، ELGO P40T ، Delem DAC360T |
| المحرك الرئيسي: | محرك عادي ، محرك سيرفو يوفر الطاقة | المقياس الخلفي: | الكرة اللولبية + دليل خطي ، السفر 1000 مم |
| محرك قياس خلفي: | محرك عادي أو سائق مؤازر | اللون: | أبيض + أزرق ، رمادي أسود + أبيض ، حسب الطلب |
| الجهد االكهربى: | حسب الطلب ، 220 فولت / 380 فولت / 400 فولت 50 هرتز / 60 هرتز | يتم توفير خدمة ما بعد البيع: | المهندسين المتاحين لخدمة الآلات في الخارج ، الدعم عبر الإنترنت ، الدعم الفني للفيديو |
| ضمان: | 1 سنة | ||
| إبراز: | آلة القص الكهرومغناطيسية,آلة القص الصناعية,آلة القص الانحناء |
||
1.اعتماد طريقة تحليل العناصر المحدودة UG ، التصميم المساعد CAD ، اللحام المتكامل للإطار وعلاج الضغط الداخلي لإزالة الاهتزاز وطرق التسخين لجعل أداة الماكينة تتمتع بصلابة أعلى ومقاومة اهتزاز.هيكل حامل أداة من نوع البوابة ، الضبط الدقيق التلقائي لتخليص الشفرة ، العائد التراكمي للنيتروجين ، نظام هيدروليكي مضاد للالتواء للقطع الخلفي.
2. يمنع النظام المضاد للالتواء قطع مادة الصفيحة من الالتواء في القصاصات الضيقة والشريطية عن طريق الإمساك بها بشكل مستقيم أثناء عملية القطع ضد حركات الشفرة.يوزع النظام المضاد للالتواء لإصدار المقصات المقصلة CNC القوة بشكل متساوٍ.إنه يعمل على تقليل احتمال تلف سطح الصفائح المعدنية الرقيقة.
3. آلة القص هذه هي آلة متعددة الوظائف.يتم التحكم في المحور X الرئيسي المتحكم (قطع wdith) وتحريكه بواسطة وحدة تحكم NC Estun E21s.زاوية القطع ، فجوة / خلوص الشفرات يمكن أيضًا تشغيلها عبر وحدة التحكم E21s وفقًا لمواد وسمك الألواح المختلفة.
تحديث وحدة التحكم CNC إلى ELGO P40T أو DELEM DAC360T أو CYBELEC T8 إذا كان العميل يريد تشغيل المقص بإجراءات تلقائية كاملة.هؤلاءتوفر وحدات التحكم حل تحكم باللمس سهل الاستخدام ومتعدد الاستخدامات للمقصات.عند الطلب ، يمكن التحكم في محاور قياس خلفية متعددة ، وزاوية القطع ، وطول الشوط ، وفجوة / خلوص الشفرات ، بناءً على أحدث الإلكترونيات.يحسن كفاءة القص وجودة القص.
4.إدخال التكنولوجيا الأوروبية المتقدمة واعتماد نظام التحكم الهيدروليكي المتكامل ، لديها موثوقية جيدة.أكثر موثوقية وسهولة للصيانة.محركات سيمنز ،يستخدم النظام الهيدروليكي مجمع الأكياس الجلدية كطاقة إضافية ، ويمتص تأثير الضغط في نفس الوقت ، وتعمل أداة الماكينة بسلاسة ولها ضوضاء منخفضة.تستخدم مضخات Allead وصمامات Rexroth الهيدروليكية في القص.
5. يتم تجميع المقياس الخلفي لولب كروي عالي الدقة وموجه خطي.يتم ضبط تشغيل المقياس الخلفي بواسطة محرك التيار المتردد أو محرك سيرفو (اختياري) ويمكن تعديله وعرضه بسهولة بواسطة وحدة تحكم NC Estun E21s أو ألمانيا ELGO P40T أو Delem DAC360T أو Cybelec T8.
6. محاذاة إضاءة مجهزة ، سهلة المحاذاة عند القص.خاص لبعض المستخدمين الذين يحتاجون إلى قياس أحجام مختلفة في وجهين أولاً ، ثم يتم القطع وفقًا للخط المقاس.
7.هيكل حامل أداة من نوع البوابة المهنية.تم تجميع الأسوار الآمنة على الماكينة لتجنب دخول الأيدي في منطقة الانتظار وقطع الصلع ، ولضمان سلامة تشغيل العمال.
8. آلتنا القياسية هي محرك عادي.ولكن الآن يمكن تطبيق محرك سيرفو جديد عالي الطاقة على آلة قص الألواح الهيدروليكية الخاصة بنا.يمكن للمحرك الرئيسي المؤازر توفير الطاقة وحماية البيئة وتقليل تكاليف الإنتاج.
محرك سيرفو عادي
مواصفات آلة القص QC11K-16x4000 ،
| يكتب | QC11K-16x4000 |
| الأعلى.سمك القطع |
16 مم (الفولاذ الطري) 8 مم (الفولاذ المقاوم للصدأ) |
| الأعلى.قطع سمك مع المضادة للالتواء |
12 مم (الفولاذ الطري) 6 مم (الفولاذ المقاوم للصدأ) |
| الأعلى.عرض القطع | 4000 ملم |
| حدود | 6-30 / دقيقة |
| ضربة المقياس الخلفي | 20-1000 ملم |
| زاوية القص | 0.5-3.0 درجة |
| عمق الحلق | 100 ملم |
| ارتفاع طاولة العمل | 850 ملم |
| عرض طاولة العمل | 700 ملم |
| قوة المحرك المؤازرة الرئيسية | 37 كيلو واط |
| مضخة وقود | 64 لتر / دقيقة |
| أبعاد: | 4850 × 2340 × 2575 |
| الوزن الصافي تقريبا. | 16000 كجم |
| فولت. |
380 فولت ، 50 هرتز
|
| نموذج اختياري | الصانع | ملاحظات | |
|---|---|---|---|
| نظام CNC | E21s P40T DAC360 |
إستون DELEM |
|
| النظام الهيدروليكي | صمامات الملف اللولبي الرئيسية |
ريكسروث YUEKN TW |
|
| مقياس الظهر |
محرك عادي أجهزة السيارات الكرة اللولبية + دليل خطي |
WN الصين إستون تايوان |
|
| مضخة وقود | مضخة زيت التروس الداخلية |
مشمس |
|
| القوة الرئيسية |
محرك عادي ، محرك سيرفو (اختياري) |
الصين فيشي |
|
| طاولة العمل الأمامية | منصة نقالة كبيرة ورف كروي | PSL | |
| تدابير أمنية |
حماية الأسوار الفولاذية الأمامية حماية المستشعر الخلفي الآمن (اختياري) |
PSL | |
| نظام منع الالتواء الخلفي | عدة اسطوانات زيت الرفع |
PSL |
|
| إزالة الشفرة |
كتيب تعديل آلي (اختياري) |
PSL | |
| قطع كهربائية | شنايدر ريلاي ، قواطع | شنايدر | |
| التبديل القدم | دواسة كاكون كورية عمودية | كاكونالكورية | |
| حلق عميق | 200 مم -550 مم (اختياري) | PSL |
| نموذج |
الأعلى. تكن. |
قوة الغلة | الأعلى.طول | زاوية | العاشر - السكتة الدماغية | قوة | L * W * H (مم) | وزن |
|---|---|---|---|---|---|---|---|---|
| QC11K-6 * 2500 | 6 مم | ≤450 كيلو نيوتن / سم | 2500 مم | 0.5-2.5 درجة | 750 ملم | 7.5 كيلو واط | 3140 * 1740 * 2040 | 4800 كجم |
| QC11K-6 * 3200 | 6 مم | ≤450 كيلو نيوتن / سم | 3200 مم | 0.5-2.5 درجة | 750 ملم | 7.5 كيلو واط | 3750 * 1770 * 2150 | 5800 كجم |
| QC11K-6 * 4000 | 6 مم | ≤450 كيلو نيوتن / سم | 4000 ملم | 0.5-2.5 درجة | 750 ملم | 11 كيلو واط | 4830 * 1840 * 2150 | 7500 كجم |
| QC11K-6 * 5000 | 6 مم | ≤450 كيلو نيوتن / سم | 5000 ملم | 0.5-2.5 درجة | 750 ملم | 15 كيلو واط | 5830 * 1840 * 2150 | 13000 كجم |
| QC11K-6 * 6000 | 6 مم | ≤450 كيلو نيوتن / سم | 6000 ملم | 0.5-3 درجة | 750 ملم | 15 كيلو واط | 6480 * 2100 * 2300 | 18000 كجم |
| QC11K-8 * 2500 | 8 ملم | ≤450 كيلو نيوتن / سم | 2500 مم | 0.5-2.5 درجة | 750 ملم | 11 كيلو واط | 3040 * 1700 * 1700 | 5500 كجم |
| QC11K-8 * 3200 | 8 ملم | ≤450 كيلو نيوتن / سم | 3200 مم | 0.5-2.5 درجة | 750 ملم | 11 كيلو واط | 3860 * 1700 * 1700 | 6200 كجم |
| QC11K-8 * 4000 | 8 ملم | ≤450 كيلو نيوتن / سم | 4000 ملم | 0.5-2.5 درجة | 750 ملم | 11 كيلو واط | 4640 * 1700 * 1700 | 7900 كجم |
| QC11K-8 * 5000 | 8 ملم | ≤450 كيلو نيوتن / سم | 5000 ملم | 0.5 ~ 3 درجة | 750 ملم | 18.5 كيلو واط | 5400 * 2400 * 2000 | 13500 كجم |
| QC11K-8 * 6000 | 8 ملم | ≤450 كيلو نيوتن / سم | 6000 ملم | 0.5 ~ 3 درجة | 750 ملم | 22 كيلو واط | 6480 * 2100 * 2350 | 19000 كجم |
| QC11K-8 * 8000 | 8 ملم | ≤450 كيلو نيوتن / سم | 8000 مم | 0.5 ~ 3 درجة | 750 ملم | 22 كيلو واط | 8580 * 2130 * 2350 | 29500 كجم |
| QC11K-10 * 2500 | 10 ملم | ≤450 كيلو نيوتن / سم | 2500 مم | 0.5-2.5 درجة | 950 ملم | 15 كيلو واط | 3040 * 1800 * 1700 | 6500 كجم |
| QC11K-10 * 3200 | 10 ملم | ≤450 كيلو نيوتن / سم | 3200 مم | 0.5-2.5 درجة | 950 ملم | 11 كيلو واط | 3850 * 1830 * 1900 | 7500 كجم |
| QC11K-10 * 4000 | 10 ملم | ≤450 كيلو نيوتن / سم | 4000 ملم | 0.5-2.5 درجة | 950 ملم | 15 كيلو واط | 4650 * 2100 * 2000 | 11000 كجم |
| QC11K-10 * 5000 | 10 ملم | ≤450 كيلو نيوتن / سم | 5000 ملم | 0.5 ~ 3 درجة | 950 ملم | 15 كيلو واط | 5750 * 2100 * 2000 | 16000 كجم |
| QC11K-10 * 6000 | 10 ملم | ≤450 كيلو نيوتن / سم | 6000 ملم | 0.5 ~ 3 درجة | 950 ملم | 15 كيلو واط | 6500 * 2100 * 2300 | 24000 كجم |
| QC11K-10 * 8000 | 10 ملم | ≤450 كيلو نيوتن / سم | 8000 مم | 0.5 ~ 3 درجة | 950 ملم | 15 كيلو واط | 6800 * 2100 * 2300 | 32000 كجم |
| QC11K-13 * 2500 | 13 ملم | ≤450 كيلو نيوتن / سم | 2500 مم | 0.5-2.5 درجة | 1000 مم | 15 كيلو واط | 3285 * 1830 * 2390 | 7500 كجم |
| QC11K-13 * 3200 | 13 ملم | ≤450 كيلو نيوتن / سم | 3200 مم | 0.5-2.5 درجة | 1000 مم | 15 كيلو واط | 3855 * 1830 * 2390 | 9500 كجم |
| QC11K-13 * 4000 | 13 ملم | ≤450 كيلو نيوتن / سم | 4000 ملم | 0.5-2.5 درجة | 1000 مم | 18.5 كيلو واط | 4850 * 1830 * 2390 | 12500 كجم |
| QC11K-13 * 6000 | 13 ملم | ≤450 كيلو نيوتن / سم | 6000 ملم | 0.5 ~ 3 درجة | 1000 مم | 30 كيلو واط | 6850 * 1930 * 2650 | 30000 كجم |
| QC11K-13 * 8000 | 13 ملم | ≤450 كيلو نيوتن / سم | 8000 مم | 0.5 ~ 3 درجة | 1000 مم | 30 كيلو واط | 8950 * 2130 * 2850 | 46000 كجم |
| QC11K-13 * 9000 | 13 ملم | ≤450 كيلو نيوتن / سم | 9000 ملم | 0.5 ~ 3 درجة | 1000 مم | 45 كيلو واط | 9980 * 2130 * 2850 | 65000 كجم |
| QC11K-13 * 10000 | 13 ملم | ≤450 كيلو نيوتن / سم | 10000 مم | 0.5 ~ 3 درجة | 1000 مم | 45 كيلو واط | 11050 * 2500 * 3100 | 85000 كجم |
| QC11K-16 * 2500 | 16 ملم | ≤450 كيلو نيوتن / سم | 2500 مم | 0.5 ~ 3 درجة | 1000 مم | 22 كيلو واط | 3440 * 1940 * 2830 | 9500 كجم |
| QC11K-16 * 3200 | 16 ملم | ≤450 كيلو نيوتن / سم | 3200 مم | 0.5 ~ 3 درجة | 1000 مم | 22 كيلو واط | 4010 * 1940 * 2830 | 11000 كجم |
| QC11K-16 * 4000 | 16 ملم | ≤450 كيلو نيوتن / سم | 4000 ملم | 0.5 ~ 3 درجة | 1000 مم | 30 كيلو واط | 5010 * 1980 * 2830 | 15500 كجم |
| QC11K-16 * 5000 | 16 ملم | ≤450 كيلو نيوتن / سم | 5000 ملم | 0.5 ~ 3.5 درجة | 1000 مم | 30 كيلو واط | 5900 * 2600 * 2830 | 25000 كجم |
| QC11K-16 * 6000 | 16 ملم | ≤450 كيلو نيوتن / سم | 6000 ملم | 1 ~ 3.5 درجة | 1000 مم | 37 كيلو واط | 6900 * 2600 * 2830 | 36000 كجم |
| QC11K-16 * 8000 | 16 ملم | ≤450 كيلو نيوتن / سم | 8000 مم | 1 ~ 3.5 درجة | 1000 مم | 45 كيلو واط | 8900 * 2900 * 3430 | 75000 كجم |
| QC11K-20 * 2500 | 20 ملم | ≤450 كيلو نيوتن / سم | 2500 مم | 1 ~ 3 درجة | 1000 مم | 30 كيلو واط | 3440 * 1980 * 2830 | 14000 كجم |
| QC11K-20 * 3200 | 20 ملم | ≤450 كيلو نيوتن / سم | 3200 مم | 1 ~ 3 درجة | 1000 مم | 30 كيلو واط | 4010 * 1900 * 2830 | 17000 كجم |
| QC11K-20 * 4000 | 20 ملم | ≤450 كيلو نيوتن / سم | 4000 ملم | 1 ~ 3.5 درجة | 1000 مم | 37 كيلو واط | 4850 * 2600 * 2900 | 22000 كجم |
| QC11K-20 * 6000 | 20 ملم | ≤450 كيلو نيوتن / سم | 6000 ملم | 1 ~ 3.5 درجة | 1000 مم | 55 كيلو واط | 6700 * 3000 * 3000 | 54000 كجم |
| QC11K-30 * 2500 | 30 ملم | ≤450 كيلو نيوتن / سم | 2500 مم | 1 ~ 3.5 درجة | 1000 مم | 45 كيلو واط | 3440 * 1900 * 2830 | 25000 كجم |
| QC11K-30 * 3200 | 30 ملم | ≤450 كيلو نيوتن / سم | 3200 مم | 1 ~ 3.5 درجة | 1000 مم | 45 كيلو واط | 4200 * 1900 * 3000 | 34000 كجم |
