معدات آلة القص CNC ذات التغذية الأمامية المؤازرة خط التكديس الهيدروليكي

Auto CNC Shearing Machine Equipment Servo Front Feeding Hydraulic Stacking Line

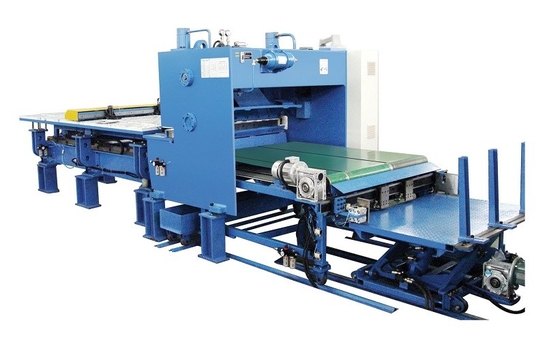

صورة كبيرة : معدات آلة القص CNC ذات التغذية الأمامية المؤازرة خط التكديس الهيدروليكي

تفاصيل المنتج:

مكان المنشأ:	الصين
اسم العلامة التجارية:	PSL,OEM
رقم الموديل:	QC11K-4x2000 / 3000

شروط الدفع والشحن:

الحد الأدنى لكمية:	1 مجموعة
الأسعار:	Negotiable
تفاصيل التغليف:	عاريا في حاوية
وقت التسليم:	60-90days
شروط الدفع:	L / C ، T / T ، ويسترن يونيون
القدرة على العرض:	10 مجموعات شهريا

اتصل

مفصلة وصف المنتج

طلب:	صناعة الصفائح المعدنية	اسم المنتج:	خط القص الهيدروليكي للتغذية الأمامية CNC
يكتب:	خط قص الصفائح المعدنية QC11K-4x2000	قطع المواد:	معدن الفولاذ المقاوم للصدأ الكربون الصلب الألومنيوم ، MS / SS / GI الخ لوحة الصلب
وضع التحكم:	جهاز تحكم Delem DAC310T DAC360T ، Cybelec T8 CNC	المحرك الرئيسي:	محرك عادي ، محرك سيرفو
المقياس الأمامي:	الكرة اللولبية + دليل خطي ، السفر 3000 مم	محرك التغذية الأمامي:	أجهزة السيارات
اللون:	أزرق + أبيض ، رمادي أسود + أحمر ، حسب الطلب	الجهد االكهربى:	220V / 380V / 400V 50HZ / 60HZ ، حسب الطلب
يتم توفير خدمة ما بعد البيع:	المهندسين المتاحين لخدمة الآلات في الخارج ، الدعم عبر الإنترنت ، الدعم الفني للفيديو	ضمان:	1 سنة قابلة للتفاوض
تسليط الضوء:	خط تكديس التغذية الأمامية للقص CNC , خط تكديس التغذية الأمامية المؤازرة , خط التكديس القص الهيدروليكي المؤازر

خط القص والتكديس الهيدروليكي للصفائح المعدنية المؤازرة الأمامية

الميزات والخصائصو

1. استخدام تصميم الكمبيوتر Auto-CAD.يتم تحليل إطار الخط الكامل وحامل الشفرات وجدول التغذية / القياس الأمامي بواسطة برنامج ANSYS لتحليل العناصر المحدودة لضمان عقلانية وقوة الإطار والهيكل.القصأنايعتمد خط نانوغرام على جميع الهياكل الملحومة بالفولاذ ، والمعالجة الاهتزازية للشيخوخة لإزالة الضغط الداخلي ، مع صلابة واستقرار جيدين.

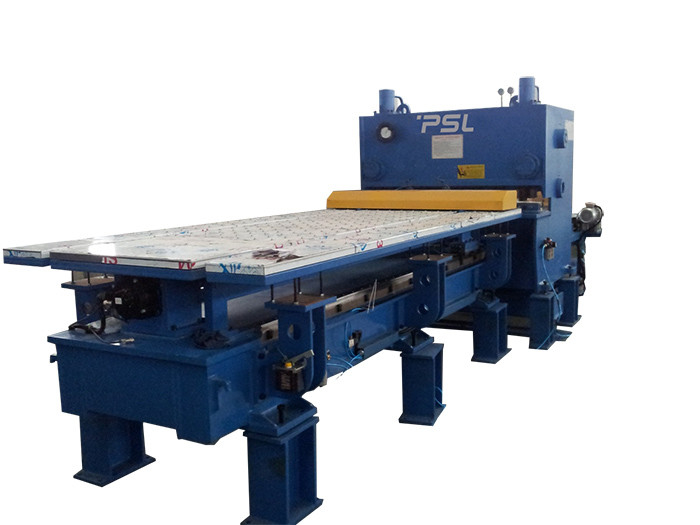

معدات آلة القص CNC ذات التغذية الأمامية المؤازرة خط التكديس الهيدروليكي 0

2. باستخدام طاولة التغذية الأمامية الطويلة ، العملية برمتها ، والقضاء على الإجهاد ، مع صلابة قوية وسلامة.الكرة اللولبية ، دليل المتداول حركة مرنة وموثوق بها ؛القضاء على انحراف اللوحة الطويلة ؛المشبك الهوائي ، النظام الخلفي العمودي ، يمكن جدولة البيانات التلقائية القص المستمر.

معدات آلة القص CNC ذات التغذية الأمامية المؤازرة خط التكديس الهيدروليكي 1

معدات آلة القص CNC ذات التغذية الأمامية المؤازرة خط التكديس الهيدروليكي 2

3. هذا الخط القصتعتمد وحدة تحكم CNC Delem DAC310T أو DAC360T أو Cybelec T8 للتحكم وقيادة المحور الأمامي / التغذية (طول القطع) ،زاوية القطع وفجوة / خلوص الشفراتحسب سماكة وطول الألواح المختلفة.

تحكم CNC DELEM DAC310T أو DAC360T راحة القص في متناول يدك.يحسن كفاءة القص وجودة القص.

معدات آلة القص CNC ذات التغذية الأمامية المؤازرة خط التكديس الهيدروليكي 3

ميزات وحدة التحكم DAC360T

الإسكان القائم على لوحة

شاشة LCD مشرقة
التحكم في المقياس الخلفي / الأمامي
وظيفة التراجع
زاوية القطع والتحكم في الفجوة
تحديد طول السكتة الدماغية
الحركة اليدوية لجميع المحاور
السيطرة على القوة
قياس سماكة الصفيحة
العودة إلى وظيفة المرسل
المحور المؤازر الثاني والثالث (DAC-362T)
دعم ورقة

4. تم تجميع آلتنا القياسية بمحرك عادي.ولكن الآن يمكن تطبيق محرك سيرفو جديد عالي الطاقة على آلة القص الخاصة بنا.محرك سيرفو يوفر الطاقة وحماية البيئة بشكل أكبر ويقلل من تكاليف الإنتاج.

معدات آلة القص CNC ذات التغذية الأمامية المؤازرة خط التكديس الهيدروليكي 5

محرك سيرفو عادي

5.نظام التحكم الهيدروليكي المتكامل المتقدم ، لديه موثوقية جيدة.أكثر موثوقية وسهولة للصيانة. يستخدم النظام الهيدروليكي مجمع الأكياس الجلدية كطاقة مساعدة ، ويمتص تأثير الضغط في نفس الوقت ، وتعمل الماكينة بسلاسة ولها ضوضاء منخفضة.

معدات آلة القص CNC ذات التغذية الأمامية المؤازرة خط التكديس الهيدروليكي 7

6. شفرات مستطيلة بأربع حواف تقطيع لإطالة عمر العمل ، وزاوية قص قابلة للتعديل لتقليل تشويه الصفيحة.

يحتوي حامل الشفرة العلوية على هيكل مائل داخلي لتسهيل تغذية المواد وكذلك تحسين دقة قطعة العمل

معدات آلة القص CNC ذات التغذية الأمامية المؤازرة خط التكديس الهيدروليكي 9

مواصفات آلة القص QC11K-4x20 / 3000 ،

يكتب	QC11K-4x2000 / 3000
الأعلى.سمك القطع	4 مم (الفولاذ الطري) 2 مم (الفولاذ المقاوم للصدأ)
الأعلى.عرض القطع	2000 ملم
الأعلى.السكتة الدماغية الأمامية	3000 ملم
أوقات السكتة الدماغية	10-35 / دقيقة
زاوية القص	0.5-2.5 درجة
عمق الحلق	100 ملم
ارتفاع طاولة العمل	1000 مم
عرض طاولة العمل	500 ملم
قوة المحرك الرئيسية	5.5 كيلو واط

محرك مؤازر لقوة المقياس الأمامي	1.5 كيلو واط
مضخة وقود	25 لتر / دقيقة
أبعاد القص:	2750 × 1700 × 1900
حجم طاولة التغذية الأمامية	4500 × 2000 × 1000
الوزن الصافي للقص.	4.2 طن
فولت.	380 فولت ، 50 هرتز

التكوينات القياسية ،

نموذج اختياري	الصانع	ملاحظات
نظام CNC	DAC310T DAC360T	DELEM
النظام الهيدروليكي	صمامات الملف اللولبي الرئيسية	ريكسروث أول
المقياس الأمامي	أجهزة السيارات الكرة اللولبية + دليل خطي	إستون تايوان
مضخة وقود	مضخة زيت التروس الداخلية	Allead
القوة الرئيسية	محرك عادي ، محرك سيرفو (اختياري)	الصين فيشي
طاولة العمل الأمامية	منصة نقالة كبيرة ورف كروي	PSL
تدابير أمنية	حماية الأسوار الفولاذية الأمامية حماية المستشعر الخلفي الآمن (اختياري)	PSL
جهاز دعم الظهر	رقم	رقم
إزالة الشفرة	التعديل الميكانيكي بواسطة تشغيل وحدة تحكم CNC	PSL
قطع كهربائية	شنايدر ريلاي ، قواطع	شنايدر
التبديل القدم	رقم	رقم
حلق عميق	100 ملم

المواصفات الرئيسية لسلسلة QC11K ،

نموذج	الأعلى. تكن.	قوة الغلة	الأعلى.طول	زاوية	X- السكتة الدماغية	قوة	L * W * H (مم)	وزن
QC11K-6 * 2500	6 مم	≤450 كيلو نيوتن / سم	2500 مم	0.5-2.5 درجة	750 ملم	7.5 كيلو واط	3140 * 1740 * 2040	4800 كجم
QC11K-6 * 3200	6 مم	≤450 كيلو نيوتن / سم	3200 مم	0.5-2.5 درجة	750 ملم	7.5 كيلو واط	3750 * 1770 * 2150	5800 كجم
QC11K-6 * 4000	6 مم	≤450 كيلو نيوتن / سم	4000 ملم	0.5-2.5 درجة	750 ملم	11 كيلو واط	4830 * 1840 * 2150	7500 كجم
QC11K-6 * 5000	6 مم	≤450 كيلو نيوتن / سم	5000 ملم	0.5-2.5 درجة	750 ملم	15 كيلو واط	5830 * 1840 * 2150	13000 كجم
QC11K-6 * 6000	6 مم	≤450 كيلو نيوتن / سم	6000 ملم	0.5-3 درجة	750 ملم	15 كيلو واط	6480 * 2100 * 2300	18000 كجم
QC11K-8 * 2500	8 ملم	≤450 كيلو نيوتن / سم	2500 مم	0.5-2.5 درجة	750 ملم	11 كيلو واط	3040 * 1700 * 1700	5500 كجم
QC11K-8 * 3200	8 ملم	≤450 كيلو نيوتن / سم	3200 مم	0.5-2.5 درجة	750 ملم	11 كيلو واط	3860 * 1700 * 1700	6200 كجم
QC11K-8 * 4000	8 ملم	≤450 كيلو نيوتن / سم	4000 ملم	0.5-2.5 درجة	750 ملم	11 كيلو واط	4640 * 1700 * 1700	7900 كجم
QC11K-8 * 5000	8 ملم	≤450 كيلو نيوتن / سم	5000 ملم	0.5 ~ 3 درجة	750 ملم	18.5 كيلو واط	5400 * 2400 * 2000	13500 كجم
QC11K-8 * 6000	8 ملم	≤450 كيلو نيوتن / سم	6000 ملم	0.5 ~ 3 درجة	750 ملم	22 كيلو واط	6480 * 2100 * 2350	19000 كجم
QC11K-8 * 8000	8 ملم	≤450 كيلو نيوتن / سم	8000 مم	0.5 ~ 3 درجة	750 ملم	22 كيلو واط	8580 * 2130 * 2350	29500 كجم
QC11K-10 * 2500	10 ملم	≤450 كيلو نيوتن / سم	2500 مم	0.5-2.5 درجة	950 ملم	15 كيلو واط	3040 * 1800 * 1700	6500 كجم
QC11K-10 * 3200	10 ملم	≤450 كيلو نيوتن / سم	3200 مم	0.5-2.5 درجة	950 ملم	11 كيلو واط	3850 * 1830 * 1900	7500 كجم
QC11K-10 * 4000	10 ملم	≤450 كيلو نيوتن / سم	4000 ملم	0.5-2.5 درجة	950 ملم	15 كيلو واط	4650 * 2100 * 2000	11000 كجم
QC11K-10 * 5000	10 ملم	≤450 كيلو نيوتن / سم	5000 ملم	0.5 ~ 3 درجة	950 ملم	15 كيلو واط	5750 * 2100 * 2000	16000 كجم
QC11K-10 * 6000	10 ملم	≤450 كيلو نيوتن / سم	6000 ملم	0.5 ~ 3 درجة	950 ملم	15 كيلو واط	6500 * 2100 * 2300	24000 كجم
QC11K-10 * 8000	10 ملم	≤450 كيلو نيوتن / سم	8000 مم	0.5 ~ 3 درجة	950 ملم	15 كيلو واط	6800 * 2100 * 2300	32000 كجم
QC11K-13 * 2500	13 ملم	≤450 كيلو نيوتن / سم	2500 مم	0.5-2.5 درجة	1000 مم	15 كيلو واط	3285 * 1830 * 2390	7500 كجم
QC11K-13 * 3200	13 ملم	≤450 كيلو نيوتن / سم	3200 مم	0.5-2.5 درجة	1000 مم	15 كيلو واط	3855 * 1830 * 2390	9500 كجم
QC11K-13 * 4000	13 ملم	≤450 كيلو نيوتن / سم	4000 ملم	0.5-2.5 درجة	1000 مم	18.5 كيلو واط	4850 * 1830 * 2390	12500 كجم
QC11K-13 * 6000	13 ملم	≤450 كيلو نيوتن / سم	6000 ملم	0.5 ~ 3 درجة	1000 مم	30 كيلو واط	6850 * 1930 * 2650	30000 كجم
QC11K-13 * 8000	13 ملم	≤450 كيلو نيوتن / سم	8000 مم	0.5 ~ 3 درجة	1000 مم	30 كيلو واط	8950 * 2130 * 2850	46000 كجم
QC11K-13 * 9000	13 ملم	≤450 كيلو نيوتن / سم	9000 ملم	0.5 ~ 3 درجة	1000 مم	45 كيلو واط	9980 * 2130 * 2850	65000 كجم
QC11K-13 * 10000	13 ملم	≤450 كيلو نيوتن / سم	10000 مم	0.5 ~ 3 درجة	1000 مم	45 كيلو واط	11050 * 2500 * 3100	85000 كجم
QC11K-16 * 2500	16 ملم	≤450 كيلو نيوتن / سم	2500 مم	0.5 ~ 3 درجة	1000 مم	22 كيلو واط	3440 * 1940 * 2830	9500 كجم
QC11K-16 * 3200	16 ملم	≤450 كيلو نيوتن / سم	3200 مم	0.5 ~ 3 درجة	1000 مم	22 كيلو واط	4010 * 1940 * 2830	11000 كجم
QC11K-16 * 4000	16 ملم	≤450 كيلو نيوتن / سم	4000 ملم	0.5 ~ 3 درجة	1000 مم	30 كيلو واط	5010 * 1980 * 2830	15500 كجم
QC11K-16 * 5000	16 ملم	≤450 كيلو نيوتن / سم	5000 ملم	0.5 ~ 3.5 درجة	1000 مم	30 كيلو واط	5900 * 2600 * 2830	25000 كجم
QC11K-16 * 6000	16 ملم	≤450 كيلو نيوتن / سم	6000 ملم	1 ~ 3.5 درجة	1000 مم	37 كيلو واط	6900 * 2600 * 2830	36000 كجم
QC11K-16 * 8000	16 ملم	≤450 كيلو نيوتن / سم	8000 مم	1 ~ 3.5 درجة	1000 مم	45 كيلو واط	8900 * 2900 * 3430	75000 كجم
QC11K-20 * 2500	20 ملم	≤450 كيلو نيوتن / سم	2500 مم	1 ~ 3 درجة	1000 مم	30 كيلو واط	3440 * 1980 * 2830	14000 كجم
QC11K-20 * 3200	20 ملم	≤450 كيلو نيوتن / سم	3200 مم	1 ~ 3 درجة	1000 مم	30 كيلو واط	4010 * 1900 * 2830	17000 كجم
QC11K-20 * 4000	20 ملم	≤450 كيلو نيوتن / سم	4000 ملم	1 ~ 3.5 درجة	1000 مم	37 كيلو واط	4850 * 2600 * 2900	22000 كجم
QC11K-20 * 6000	20 ملم	≤450 كيلو نيوتن / سم	6000 ملم	1 ~ 3.5 درجة	1000 مم	55 كيلو واط	6700 * 3000 * 3000	54000 كجم
QC11K-30 * 2500	30 ملم	≤450 كيلو نيوتن / سم	2500 مم	1 ~ 3.5 درجة	1000 مم	45 كيلو واط	3440 * 1900 * 2830	25000 كجم
QC11K-30 * 3200	30 ملم	≤450 كيلو نيوتن / سم	3200 مم	1 ~ 3.5 درجة	1000 مم	45 كيلو واط	4200 * 1900 * 3000	34000 كجم

ملاحظات: إذا لم يتم تحديث هذه المعلمات أو تغييرها في الوقت المناسب ، يرجى فهمها والاتصال بنا عن طريق الدردشة عبر الإنترنت أو البريد الإلكتروني.شكرًا.
