تفاصيل المنتج:
شروط الدفع والشحن:
|
| اسم المنتج: | آلة قطع المعادن بليزر الألياف ، آلة القطع بالليزر 3 مم من الفولاذ المقاوم للصدأ | حالة: | جديد |
|---|---|---|---|
| الجسم الرئيسي: | هيكل فولاذي ملحوم | مراقبة: | نظام التحكم Cypcut CNC |
| القيادة: | X ، Y ، Z جميع المحركات المؤازرة | صيانة: | التشخيص والكشف عن بعد عبر الإنترنت |
| برنامج التحكم: | Cypcut ، سيبنيست | الكلمة الرئيسية: | قطع الصفائح المعدنية بالليزر ، آلة القطع بالليزر |
| مصدر الليزر: | IPG ، Raycus ، ماكس | وضع التبريد: | تبريد المياه ، نظام تبريد وحماية المياه ، مبرد مياه صناعي |
| تنسيق الرسوم المدعومة: | منظمة العفو الدولية ، DXF ، PLT ، DST ، CAD | اللون: | اللون القياسي ، أو حسب الطلب |
| طلب: | القطع بالليزر ، النقش بالليزر | وظيفة: | قطع المواد المعدنية والقطع والنقش |
| سمك القطع: | المواد ، 0-10mm الكربون الصلب ، 0-5mm الفولاذ المقاوم للصدأ | منطقة العمل: | 1500mmX3000mm / 2000mmX4000mm / 2000mmmX6000mm |
| قوة الليزر: | 500 واط / 1000 واط / 2000 واط / 3000 واط | منطقة القطع: | L3000mm * W1500mm |
| نظام القيادة: | نظام ياسوكاوا المؤازر | إصدار الشهادات: | ISO,SGS,CCC |
| ضمان: | سنتان و 3 سنوات | يتم توفير خدمة ما بعد البيع: | المهندسين المتاحة لخدمة الآلات في الخارج |
| تسليط الضوء: | قاطع ألياف الليزر 1000 واط,آلة قطع الألواح باستخدام الحاسب الآلي MS,قطع الألواح الفولاذية باستخدام الحاسب الآلي |
||

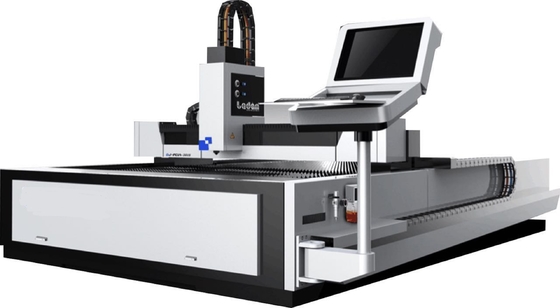

آلة قطع الألواح الليزرية بألياف الليزر ذات طاولة واحدة CNC
السمة التقنية الرئيسية ،
1. مع البرامج الاحترافية ، يمكنك تصميم جميع أنواع الأشكال أو الكلمات للمعالجة في الوقت الحقيقي ، وهي مرنة وسهلة التشغيل ومريحة.
2. تتبنى لحام لوح الفولاذ الإنشائي الكربوني ، هيكل تقوية يشبه خلية النحل ، درجة حرارة عالية 600 درجة عملية تلدين للتخلص من الإجهاد ، استخدام طويل الأمد بدون تشوه.
معلمات التكنولوجيا الرئيسية ،
| اسم | آلة قطع ألياف الليزر | |
| نموذج | FCL3015-1000 واط | |
| قوة الليزر | 1000 واط | |
| مصدر الليزر | RAYCUS / IPG | |
| BPP ، مم * مراد | 1.27 | |
| الطول الموجي بالليزر | 1070 نانومتر | |
|
سمك القطع مكسيم |
الكربون الصلب(O2) | 8 مم -10 مم |
| الفولاذ المقاوم للصدأ(N2) | 4 مم -5 مم | |
| ورقة الألمنيوم | 2 مم -3 مم | |
| صفائح نحاسية | 2 مم | |
| سرعة القطع القصوى | 60-80 م / دقيقة (حسب المواد) |
| الأعلى.التسريع | 1.0 جرام |
| عدم استقرار الطاقة | ≤2٪ |
| تنسيقات الرسوم المدعومة | نذل - وغدوبرنامج CorelDrawوDXF / DWG / PLT |
| منطقة القطع | 3000 × 1500 |
| المحور X يتحرك | 3000 |
| المحور ص يسافر | 1500 ملم |
| المحور Z يسافر | 120 ملم |
| دقة إعادة الموضع | ± 0.03 مم / م |
| دقة موضع المحور X / Y. | ± 0.03 مم / م |
| الأعلى.وزن التحميل لمنضدة العمل | 500 كجم |
| قوة الآلة | 350 فولت - 420 فولت / 50 هرتز |
| وزن الآلة | 3000 كجم |
| أبعاد | 4600 × 2400 × 1500 ملم |
هيكل الآلة ،
تتكون الماكينة من سرير ، ومنضدة عمل ، وشعاع ، ومقعد منزلق ، وكبش ، ونظام تبريد ، ونظام هوائي ، ونظام تفريغ الخبث ، ونظام إزالة الغبار ، ولوحة دعم ومكونات أخرى.
1.1سرير
يعتمد سرير الآلة على هيكل لحام متكامل ، معالجة التبريد الخلفي بدرجة حرارة عالية ، ثم معالجة شيخوخة الاهتزاز.لديها صلابة جيدة ودقة عالية ، ويمكن استخدامها لفترة طويلة دون تشوه.
1.2تبادل جزء منضدة العمل
تعتمد الماكينة على هيكل جسري ، رف عالي السرعة من تايوان YYC ومحرك على الوجهين (حلزوني) ودليل خطي ، مع نقل ثابت ودقة عالية.يتكون منضدة التبادل من الإطار الرئيسي لطاولة العمل الثابتة ومنضدة القطع.
الإطار الرئيسي لطاولة العمل الثابتة: تم اعتماد عملية الانحناء الكاملة للوحة فائقة السماكة ، ثم يتم تشكيل اللحام بالكامل ، وذلك للحصول على قدرة تحمل كبيرة.
عن طريق لحام المربع بأكمله ، يكون الهيكل مستقرًا ؛عند العمل ، تبادل منضدة العمل ذات الطبقة المزدوجة في نفس الوقت ، يمكن إكمال وقت التبادل في 20 ثانية ، مما يقلل بشكل كبير من وقت التبادل ، وذلك لتحسين كفاءة الإنتاج!
1.3الحزم
العارضة المتقاطعة ملحومة ككل.بعد مرتين من التبريد بدرجة الحرارة العالية والشيخوخة الاهتزازية ، يتم تشكيل العارضة العرضية من خلال معالجة عالية الدقة ، مع صلابة جيدة ، وقوة عالية وأداء ديناميكي.
1.4X ، Y ، Z التحكم في حركة المحور
يعتمد المحور X و Y والمحور Z على محرك سيرفو عالي العزم من Fuji ، بدقة عالية وسرعة عالية وعزم دوران كبير وقصور ذاتي كبير وأداء مستقر ودائم.إنه يضمن السرعة العالية والتسريع للآلة بأكملها.
1.5نظام تصريف النفايات
الجزء السفلي من السرير مزود بعربة يمكنها جمع النفايات في عملية الإنتاج والأجزاء الصغيرة.
1.6نظام إزالة الغبار
طاولة العمل لآلة القطع بالليزر FCL3015 CNC لديها نظام خاص لإزالة الغبار ، والذي يستخدم لإزالة الغبار والغازات العادمة والمواد الأخرى في عملية الإنتاج ، وذلك لجعل بيئة العمل مريحة.
المكونات الرئيسية ،
| اسم | وصف مختصر | العلامة التجارية للبلد |
| ليزر الألياف | IPG2000W | RAYCUS / IPG |
| النظام البصري | RAYCUS / IPG | RAYCUS / IPG |
| مصدر طاقة الليزر | RAYCUS / IPG | RAYCUS / IPG |
| رأس القطع التركيز التلقائي | رأس قطع خاص للألياف الضوئية | WSX |
| نظام تبريد مخصص | نظام الدوران المزدوج ، أنبوب التيتانيوم للتبادل الحراري ، إنذار درجة الحرارة الزائدة ، حماية التدفق ، خزان مياه التبريد الخاص بليزر الألياف لحماية مستوى الماء | ووهان هانلي |
| نظام النقل الميكانيكي |
تايوان هايوين عالية الدقة السكك الحديدية عالية السرعة رف وجناح YYC من تايوان (حلزوني) |
تايوان هيوين تايوان YYC |
| نظام التباطؤ | مخفض شفة Shimpoo في اليابان | اليابان |
| الصمام النسبي | SMC | اليابان |
| التركيبات الكهربائية | شنايدر | فرنسا |
| نظام استشعار التتبع | الحث التلقائي عالي الدقة ، الدقة 0.1 مم | شنغهاي CYPCUT |
| جهاز تصريف الخبث | المعايير | المصنع |
| نظام الكمبيوتر | كمبيوتر التحكم الصناعي الخاص بالليزر | تايوان يانشيانغ |
| وحدة X-AXIS SERVO | 1000 واط مضاعفات | فوجي ، اليابان |
| وحدة Y-AXIS SERVO |
1800 واط سيرفو |
فوجي ، اليابان |
| وحدة Z-AXIS SERVO | مضاعفات 400 واط | فوجي ، اليابان |
| برامج القطع | برنامج قطع CNC احترافي | شنغهاي CYPCUT |
| بطاقة الإدخال / الإخراج | 32 نقطة | الصانع |
| منظم ضغط كهربي | الصين | |
| آلة قطع | جسر دقيق | الصانع |
